Гибкий ТЭН для пресс-формы 960 Вт: как выбрать и заменить
960 Вт на плите площадью 480 см² - это удельная мощность 2 Вт/см², нормальный рабочий режим для гибкого силиконового нагревателя. Делаем по фото старого нагревателя или по чертежу, партия от 1 шт., срок 5-10 дней. Три признака, что менять: отслоение от металла, пятна локального перегрева и обрыв нити после частых перегибов на одном месте.
Что такое гибкий ТЭН для пресс-формы

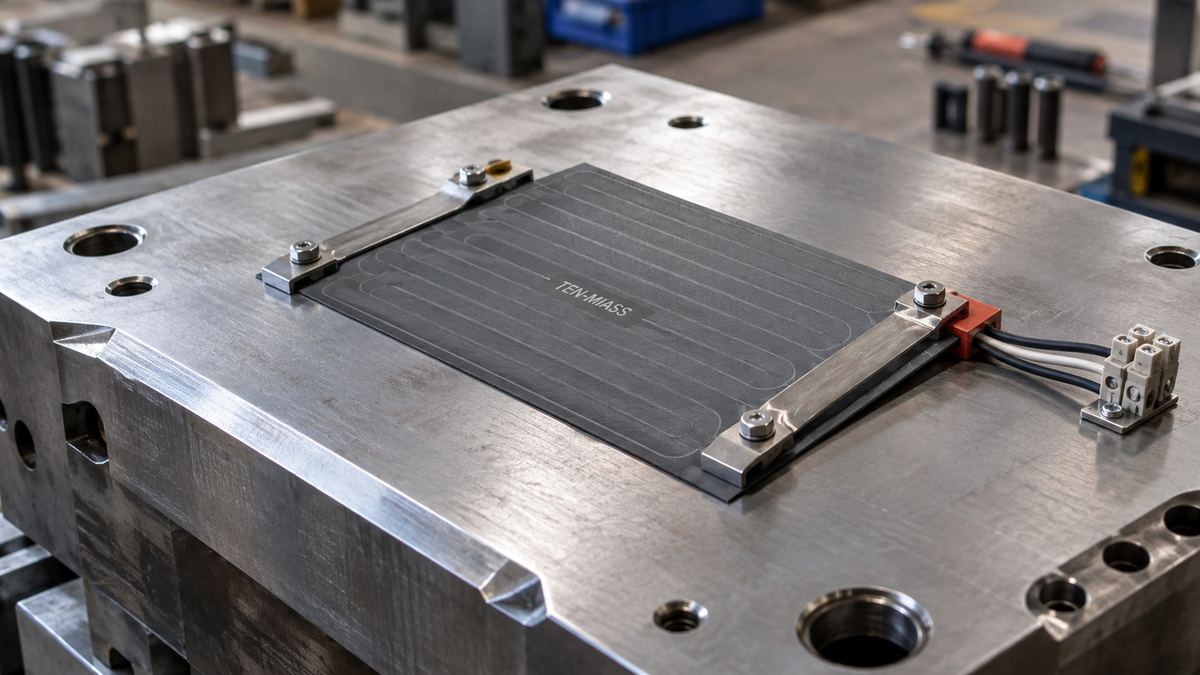

Гибкий ТЭН для пресс-формы - это накладной нагреватель: силиконовая или ленточная пластина с нихромовой нитью внутри, которая крепится на внешнюю поверхность плиты формы клеевым слоем, прижимными планками или металлическим бандажом. У него нет жёсткой трубчатой оболочки и он не встраивается внутрь жидкости или в паз - тепло передаётся напрямую через контакт «нагреватель → металл формы».
Если нужен нагреватель, встроенный в паз на плите формы (гибкий трубчатый ТЭН) - это другая конструкция, у неё своя статья: гибкие трубчатые ТЭНы для пресс-форм. Здесь речь только про плоский накладной нагреватель на поверхности формы.
Три признака, что гибкий ТЭН пора менять
| Признак | Причина | Что менять |
|---|---|---|
| Нагреватель отслоился от поверхности, виден зазор или вздутие | Клеевой слой выгорел от превышения рабочей температуры силикона (200-250 °C) либо ослаб прижим планок | Переклеить на новый нагреватель с запасом по температуре или перейти на механический прижим вместо клея |
| Пятна перегрева, неравномерный нагрев изделий, деформация ленты в одном месте | Воздушный зазор между лентой и металлом - плохое прилегание работает как теплоизолятор, локально растёт температура нагревателя | Зачистить и выровнять поверхность, добавить термопасту, пересчитать раскладку витков под реальную геометрию |
| Нагреватель не греет вообще, обрыв цепи, искрит на выводе | Усталостный излом нихромовой нити - форма открывается/закрывается тысячи раз, и лента гнётся в одной и той же точке у выхода провода | Новый нагреватель с увеличенным радиусом изгиба и зафиксированным кабель-каналом в зоне перегиба |
Все три признака проверяются без снятия нагревателя: отслоение видно глазами, перегрев - пирометром по поверхности формы, обрыв - мультиметром на выводах при обесточенной линии.
Расчёт мощности: почему 960 Вт - это нормально
Для накладного силиконового нагревателя мощность не считают через теплоёмкость жидкости - здесь нет бака и объёма, который нужно разогреть. Считают через площадь контакта с формой и требуемую удельную мощность:
P = S × q, где S - площадь нагрева в см², q - удельная мощность в Вт/см².
Для силиконовых нагревателей типовой диапазон q - 0,5-3 Вт/см² при плотном контакте с металлом, с принудительным обдувом допускают до 4 Вт/см². Пример расчёта под плиту пресс-формы 400×120 мм:
S = 40 см × 12 см = 480 см²
P = 480 × 2 = 960 Вт
Напряжение питания 220 В, значит сопротивление нагревательной нити и ток:
R = U² / P = 220² / 960 = 48 400 / 960 ≈ 50,4 Ом
I = P / U = 960 / 220 ≈ 4,36 А
Гибкий силиконовый нагреватель не нормируется ГОСТ 13268-88 - этот ГОСТ про трубчатые ТЭНы с магнезитовой изоляцией. Допуск по мощности и сопротивлению для силиконового нагревателя задаёт техническое задание на изготовление, а не стандарт, поэтому 50,4 Ом - расчётная точка, а не предел допуска.
Что прислать для расчёта
- Точные размеры поверхности формы: длина, ширина, радиусы и вырезы под отверстия или крепёж
- Материал и толщина плиты формы (сталь, толщина в мм)
- Требуемая рабочая температура поверхности
- Время разогрева от холодного состояния до рабочей температуры
- Напряжение питания - 220 или 380 В
- Фото старого нагревателя, если меняете на аналог - с видимыми выводами и способом крепления
Если чертежа нет - присылайте фото плиты формы с рулеткой или линейкой в кадре, этого достаточно для расчёта по подобию. Подробно, какие размеры и проекции нужны для любого ТЭНа, - в статье чертёж ТЭНа для заказа: 7 размеров.
Сколько стоит гибкий ТЭН на 960 Вт
Цена зависит от площади, контура нагревателя, типа изоляции и способа крепления - фиксированной позиции под 960 Вт в прайсе нет, потому что каждый накладной нагреватель режется под конкретную форму. Расчёт - по фото или чертежу в день обращения. Минимальная партия 1 шт., для серии от 10 шт. считаем со скидкой на материал. Если у вас уже стоял такой нагреватель и он просто отслужил своё - присылайте фото, повторим геометрию без лишних согласований.
Если по итогу расчёта для вашей формы лучше подойдёт встроенный в паз трубчатый нагреватель - обсудим это на этапе расчёта, сравнение двух конструкций разобрано в статье про гибкий силиконовый ТЭН и его отличие от трубчатого.
Нужен гибкий ТЭН под конкретную пресс-форму?
Пришлите фото или чертёж формы - посчитаем мощность и подготовим расчёт в день обращения. От 1 шт., изготовление 5-10 дней.
