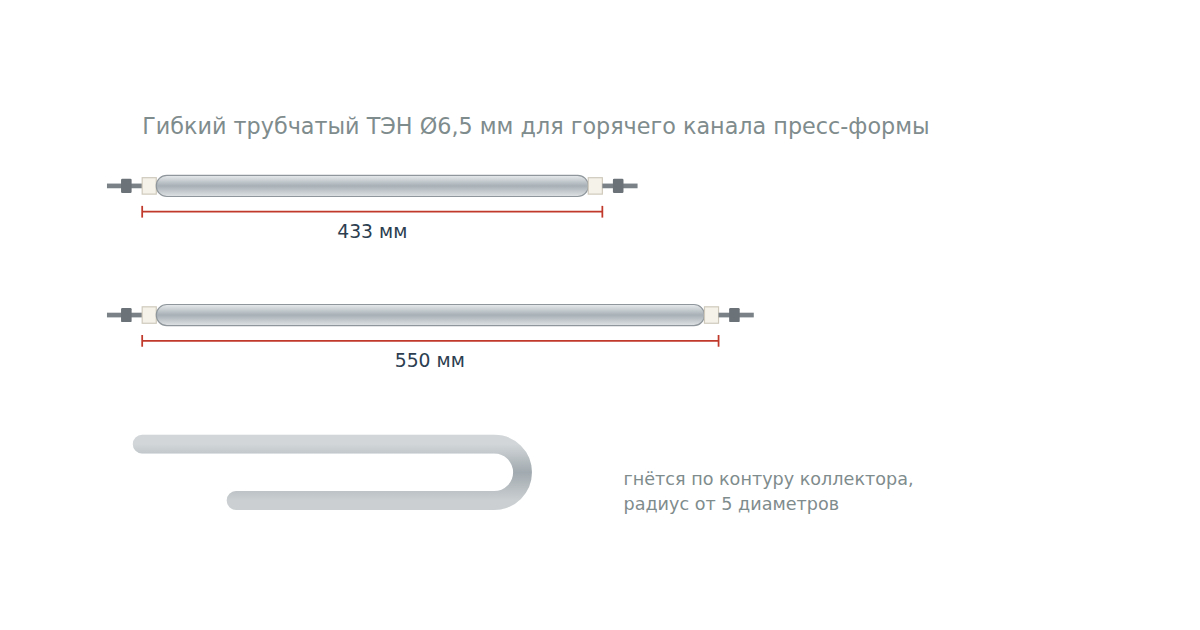

Гибкий ТЭН Ø6,5 мм для горячего канала пресс-формы: разбор реальной заявки

На этой неделе пришла заявка: нужны гибкие ТЭНы Ø6,5 мм — восемь штук длиной 433 мм и четыре по 550 мм. Задача — нагрев коллектора горячеканальной пресс-формы, который в работе разогревается выше 300 °C. Старые нагреватели стоят в пазах под залитым слоем пластика. Типовая ситуация для литьевых производств, разберём по шагам.

Почему в коллекторе именно гибкий трубчатый ТЭН

Коллектор горячего канала — стальной блок, внутри которого расплав идёт от сопла ТПА к литниковым втулкам. Чтобы пластик не застыл по дороге, весь блок держат при температуре переработки: для ПП и ПЭ это 200–280 °C, для поликарбоната и ПА со стеклом — за 300 °C. Каналы в блоке идут не по прямой, поэтому нагреватель должен повторять их трассу. Прямой патронный ТЭН здесь не работает — нужен гибкий, который укладывают в фрезерованный паз по контуру каналов и обжимают.

Трубка Ø6,5 мм — самый ходовой размер: под него спроектированы пазы большинства горячеканальных систем. Внутри — спираль в периклазовой изоляции, снаружи — нержавеющая сталь. Рабочая температура до 400 °C, запас над коллектором есть.

«ТЭНы под залитым слоем пластика» — это не приговор

В заявке отдельный вопрос: старые нагреватели залиты пластиком, как менять? Порядок такой: коллектор прогревают до температуры плавления материала, застывший слой размягчается, и старый ТЭН выходит из паза. Новый укладывается на его место. Главное на этом этапе — снять размеры со старого нагревателя до того, как он отправится в металлолом: развёрнутая длина, диаметр, длина холодных концов, тип выводов. Если чертежа нет, достаточно фото с рулеткой.

Длина 433 мм — не из каталога. И это нормально

Серийная линейка гибких ТЭНов идёт от 300 до 2500 мм с шагом 100 мм — таблица цен по всем 45 позициям опубликована здесь, от 4 640 ₽ за штуку. Но горячий канал почти никогда не попадает в стандартный ряд: длина нагревателя определяется трассой паза конкретного коллектора. Поэтому 433 и 550 мм из заявки — обычный производственный случай, делается по эскизу или образцу без наценки «за нестандарт». Мощность и напряжение тоже считаем под задачу: у горячего канала удельная нагрузка выше, чем у серийных ТЭНов для обогрева ёмкостей.

Гибку по контуру коллектора берём на себя, если есть чертёж трассы. Если удобнее гнуть по месту — поставим прямые, минимальный радиус изгиба 5 диаметров трубки, для Ø6,5 мм это около 33 мм.
