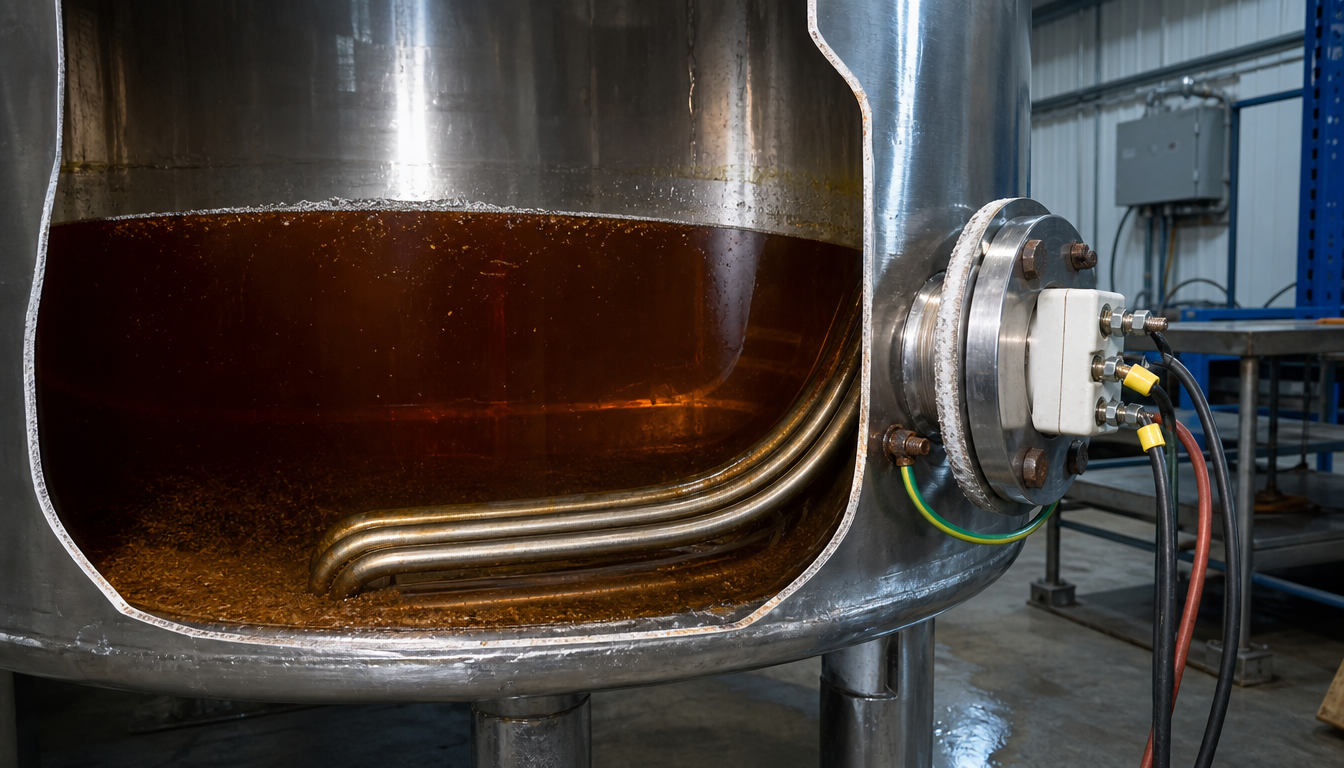

Гибкий ТЭН в куб: когда гнутый по стенке нагреватель оправдан, а когда — лишние деньги

«Гибкий» ТЭН — это на самом деле гнутый трубчатый электронагреватель: трубка с нихромовой спиралью, изолированной периклазом, жёстко сохраняет форму стенки бака. В каталогах отдельного класса «гибких ТЭНов» нет, поэтому в запросах «гибкий тэн куб» или «гибкий нагреватель в бак» речь идёт о фасонном нагревателе, который распределяет мощность вдоль периметра ёмкости. Разберём, когда такая геометрия реально нужна, как посчитать её преимущество и в каких случаях прямой ТЭН или блок-ТЭН окажутся практичнее.

Что называют гибким ТЭНом и почему это не эластичный шнур

Трубчатый электронагреватель изготавливается с диаметром корпуса от 4 до 32 мм и длиной от 30 до 6000 мм. После набивки магнезитом трубку гнут по шаблону — получаются П-, W- или S-образные конфигурации. Такой ТЭН не гнётся вручную при монтаже: радиус уже задан на производстве, а стенки трубки сохраняют толщину после формовки.

Монтаж фасонного ТЭНа в куб делается через одиночный штуцер — G1/2", G3/4", M14×1.5 или M22×1.5. Если нужна большая мощность и несколько петель в одной точке, используется блок-ТЭН с фланцем G1.5", G2", G3", M48×2, M56×2 или M64×3. Это разные классы крепления: через мелкий штуцер три петли физически не провести.

Гибкие нагревательные маты, которые клеятся на стенку снаружи, к ТЭНам не относятся. Они работают при температурах обычно до 200 °C, но не рассчитаны на погружение в жидкость. Поэтому при заказе важно сразу уточнить: нужно омывание среды внутри куба или обогрев стенки снаружи. Для внутреннего нагрева гнутый ТЭН — рабочее решение.

Три сценария, где гнутый по стенке ТЭН выигрывает

• Вязкие и полимеризующиеся среды. Масло, битум, клей, компаунды плохо отводят тепло от оболочки. Прямой ТЭН создаёт локальную зону перегрева, продукт пригорает, нагар ухудшает теплоотдачу. Гнутый по стенке элемент распределяет мощность вдоль периметра, улучшается естественная циркуляция у нагретой поверхности.
• Ограниченный внутренний объём. В кубах с мешалкой, змеевиками, гильзами датчиков и перемешивающими устройствами прямой ТЭН занимает центр. Гнутый нагреватель проходит по стенке и оставляет центральную зону свободной.
• Снижение удельной нагрузки. При той же мощности площадь поверхности гнутого ТЭНа больше, значит, нагрузка в ваттах на квадратный сантиметр ниже. Это напрямую влияет на срок службы в воде и водных растворах.

Когда прямой ТЭН и блок-ТЭН оставляют гнутый не у дел

Для нового куба, который проектируется под конкретную технологию, гнутый ТЭН часто оптимален. Для модернизации действующей ёмкости проще оказывается прямой или фланцевый блок: не нужно искать траекторию ввода по радиусу и переделывать патрубок.

Расчёт гнутого ТЭНа: формула и пример

Для однофазного элемента сопротивление считается по формуле:

R = U² / P

Пример: ТЭН 3 кВт на напряжение 220 В — R = 220² / 3000 = 16,1 Ом.

Если три одинаковых элемента собраны звездой на 380 В, на каждом элементе действует фазное напряжение 220 В. Для элемента 3 кВт сопротивление то же — 16,1 Ом. Линейный ток группы:

I = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А.

Теперь посмотрим на площадь поверхности. Прямой ТЭН 3 кВт с трубкой диаметром 10 мм и активной длиной 300 мм имеет площадь π × 0,01 × 0,3 = 0,00942 м² = 94 см². Удельная нагрузка — 3000 / 94 ≈ 32 Вт/см². Для большинства жидких сред это много.

Гнутый ТЭН той же мощности с активной длиной 1200 мм имеет площадь 3,14 × 0,01 × 1,2 = 0,0377 м² = 377 см². Удельная нагрузка — 3000 / 377 ≈ 8 Вт/см². Разница в четыре раза при одинаковой мощности и одинаковом объёме куба. Именно поэтому для вязких сред и растворов гнутая геометрия предпочтительнее.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, что соответствует несимметричному допуску по сопротивлению −4/+11%. Это значит, что ТЭН на 3 кВт может реально давать от 2,7 до 3,15 кВт. При расчёте времени нагрева это стоит учитывать.

Материалы и конструкция гнутого ТЭНа

Материал оболочки подбирается под среду внутри куба, а не по внешнему виду:

• сталь 10 — воздух, масло, неагрессивные среды;
• AISI 304 (08Х18Н10) — вода и пар до 200 °C, универсальный вариант;
• цельнотянутая труба 12Х18Н10Т — пищевые производства, промывочные растворы;
• титан — хлориды, гальванические ванны, морская вода;
• AISI 316 (10Х17Н13М2) и Inconel 600 (ХН78Т) — для агрессивных кислот и высокотемпературных сред, считаются отдельно.

Внутри гнутого ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Снаружи может устанавливаться термопара типа K или J для контура регулирования температуры. При заказе по чертежу фиксируются диаметр трубки, активная длина, радиус изгиба, тип резьбы, расстояние между контактными стержнями, наличие термопары и схема подключения.

Ставить или нет: короткий вердикт

Гнутый ТЭН стоит ставить, если в кубе вязкая или полимеризующаяся среда, центр должен оставаться свободным, а штуцер позволяет ввести элемент с нужным радиусом. Прямой ТЭН проще, когда ёмкость давно в эксплуатации, доступ ограничен патрубком, а по технологии достаточно точечного нагрева. В спорных случаях считают удельную нагрузку и проверяют траекторию монтажа — по этим двум параметрам решение видно сразу.

Частые вопросы про гнутые ТЭНы в куб

Чем гнутый ТЭН отличается от гибкого нагревательного мата?

Гнутый ТЭН — жёсткая металлическая трубка с нихромовой спиралью внутри, она погружается в жидкость. Гибкий мат — наружный обогрев стенки, в куб его не опускают.

Можно ли изготовить гнутый ТЭН по моим размерам?

Да. Нужны длина, диаметр, среда, рабочая температура, напряжение и эскиз траектории. Партия от 1 шт, срок типового ТЭНа — 5–10 дней.

Как рассчитать сопротивление гнутого ТЭНа для звезды 380 В?

Для элемента 3 кВт на фазном напряжении 220 В: R = 220² / 3000 ≈ 16,1 Ом. Линейная формула для трёх элементов: R = 380² / (3 × 3000) ≈ 16,05 Ом.

Какая максимальная длина гнутого ТЭНа?

Длина активной зоны — от 30 до 6000 мм, диаметр трубки — от 4 до 32 мм. Большая длина позволяет снизить удельную нагрузку до приемлемых значений.

Какой материал выбрать для куба с маслом?

Для минерального масла достаточно стали 10. Для пищевого масла и агрессивных сред — цельнотянутая труба 12Х18Н10Т или AISI 304 (08Х18Н10).

Пришлите размеры куба, чертёж или фото старого ТЭНа — технолог проверит радиус изгиба и посчитает удельную нагрузку. Срок изготовления типового элемента — 5–10 дней.
