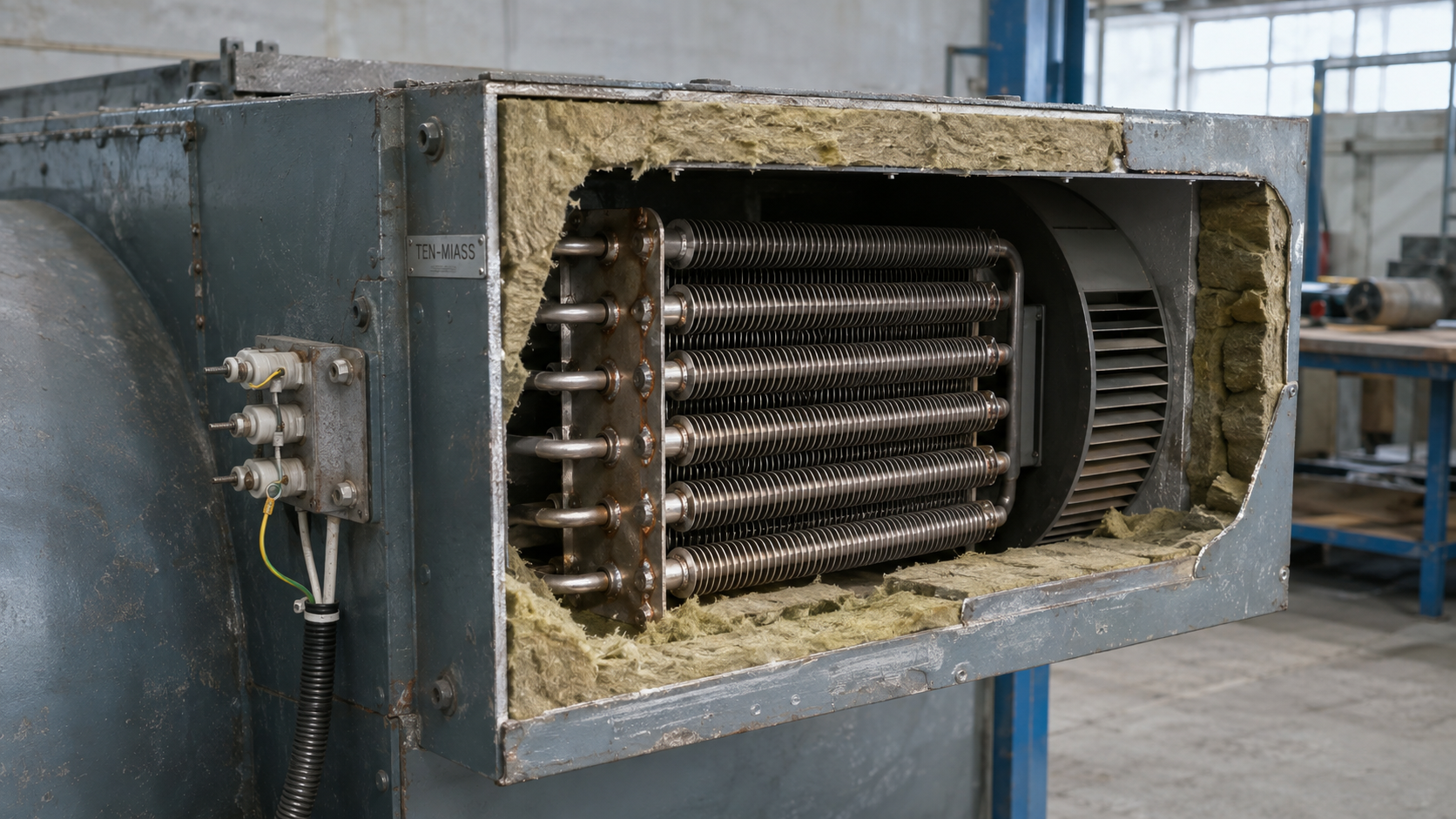

Гибкий нагревательный элемент vs жёсткий ТЭН: что выбрать для промышленной задачи

Инженер-теплотехник или главный энергетик при разработке нового узла часто упирается в дилемму: использовать классический трубчатый электронагреватель (ТЭН) или так называемый гибкий нагревательный элемент. Сразу оговоримся: гибкие ленточные и плёночные нагреватели (например, силиконовые или полиимидные) — это другой класс устройств с удельной мощностью 0,1–5 Вт/см² и ограниченной термостойкостью до 200–260 °C. Жёсткий ТЭН по ГОСТ 13268-88 работает при температурах от 100 до 600 °C (в зависимости от среды и оболочки) и выдерживает удельные нагрузки до 8–15 Вт/см² на воздухе. Для промышленных сред — пар, масло, химические ванны, пресс-формы — жёсткий ТЭН остаётся базовым решением. Но в ряде задач гибкий элемент действительно предпочтительнее. Ниже — сравнение по параметрам, материалам и экономике, без маркетинговых штампов.

1. Что отличает гибкий нагреватель от жёсткого ТЭНа: принципиальная разница

Жёсткий ТЭН — это трубка диаметром 4–32 мм (реальный диапазон производства ТЭН-Миасс) со стенкой из стали 10, AISI 304 (08Х18Н10) или цельнотянутой трубы 12Х18Н10Т. Внутри — нихромовая спираль, изолированная магнезитовой засыпкой (периклазом). Длина корпуса — от 30 до 6000 мм. Такой нагреватель сохраняет форму, имеет фиксированную геометрию (прямой, кольцевой, волнистый зигзаг, W-образный) и жёстко крепится через штуцер, фланец или патронную гильзу.

Гибкий нагревательный элемент выполнен в виде ленты, пластины или кабеля на основе стекловолокна, силикона, тефлона или слюды. Он может огибать поверхность, повторять контур бака, трубы, корпуса аппарата. Типичные примеры — силиконовые греющие маты на 220 В или 380 В, греющий кабель для антиобледенения, плёночные нагреватели для низкотемпературных сушильных шкафов.

Ключевое различие — не только в форме, а в допустимой удельной мощности и теплопередаче. Жёсткий ТЭН благодаря магнезитовой засыпке передаёт тепло от спирали к оболочке с высокой теплопроводностью (0,5–1,5 Вт/(м·К)) и может работать при высоких температурах. Гибкий элемент имеет тонкий слой изоляции, поэтому его удельная мощность ограничена 0,1–1 Вт/см² для силикона и 2–5 Вт/см² для слюды. В промышленности это значит: гибкий нагреватель — для низкотемпературных режимов и малых мощностей, жёсткий ТЭН — для средних и высоких нагрузок.

2. Сравнение по ключевым инженерным параметрам

Цифры из таблицы — типовые для промышленных узлов. Для конкретной задачи лучше считать по формуле: для жёсткого ТЭНа сопротивление R = U²/P, где U — рабочее напряжение, P — необходимая мощность. Например, для ТЭНа 3 кВт на 380 В (звезда) сопротивление на ветвь составит 380² / 1000 = 144,4 Ом на одну петлю. Для трёхфазного включения звездой линейный ток I = P / (√3 × U = 3000 / (1,73 × 380) ≈ 4,56 А.

Гибкий нагреватель нельзя пересчитать через эту формулу, если он работает через регулятор мощности. Для него важнее не сопротивление, а плотность мощности на площади контакта. Если превысить 1 Вт/см² на силиконе — начнётся перегрев и разложение изоляции. Жёсткий ТЭН с оболочкой из стали 10 в воздушной среде спокойно работает при 3–5 Вт/см², а с обдувом — до 8–10 Вт/см².

3. Когда гибкий нагреватель — правильный выбор

• Антиобледенение конструкций и обогрев трубопроводов. Гибкий саморегулирующийся кабель или силиконовая лента монтируется прямо на трубу, не требует фланцев и сварки. Температура до +65 °C, мощность 10–60 Вт/м — достаточно для защиты от замерзания.
• Низкотемпературные сушильные камеры (дерево, лакокрасочные покрытия). Тонкие маты с удельной мощностью 0,5 Вт/см² сушат без риска перегрева поверхности. Параметры: 380 В, мощность до 8–12 кВт на камеру, управление через SCR-регулятор.
• Силиконовые нагреватели для термостабилизации химических реакторов ёмкостью 50–500 л. Огибают цилиндрическую стенку, равномерно прогревают зону до 100–150 °C, легко снимаются для обслуживания.
• В медицинских и пищевых автоклавах — только жёсткие ТЭН. Требование стерильности и высокого давления исключает клеевые и плёночные нагреватели.

Но для котельных установок, промышленных парогенераторов, прессов вулканизации, гальванических ванн, пастеризаторов и хлебопекарных печей нужен жёсткий ТЭН. Причина — высокая температура, агрессивная среда (кислоты, хлориды, масла), давление 0,5–2 МПа и требование стабильной геометрии под фланец или штуцер.

4. Жёсткий ТЭН как универсальное решение под промышленные среды

Типовая ошибка — заказывать серийный ТЭН мощностью «как у предыдущего». Например, для нагрева масла в ванне объёмом 2 м³ с 20 до 80 °C за 2 часа нужна мощность не 12 кВт (серийный), а 16,5 кВт. Расчёт: Q = m × c × ΔT = 1600 кг × 1,8 кДж/(кг·°C) × 60 °C = 172 800 кДж, делим на 7200 секунд = 24 кВт, плюс 20% потерь — 29 кВт. Серийный ТЭН такой мощности будет иметь длину 2400 мм, которую невозможно разместить в существующей горловине бака.

Решение по ТЭН-Миасс — изготовление по чертежу: мощность 29–30 кВт, блок из 3 петель, фланец G2" (крупная фланцевая резьба под ключ-шестигранник), корпус из AISI 304 (08Х18Н10). Длина активной зоны — под габарит бака, например, 1800 мм. Это не «навесные» параметры, а реальное производство партией от 1 шт. сроком 5–10 дней.

Важно: для масляного ТЭНа — штуцер G1/2" или G3/4" (мелкая резьба) на одну петлю, для блока из 3 петель — только фланец с крупной резьбой M48×2, M56×2, M64×3. Мелкая резьба физически не сможет соединить три трубки диаметром 16 мм через одно отверстие.

Материал оболочки выбирается по среде, а не по привычке:

• сухой воздух без агрессивных паров — сталь 10 (углеродистая, недорогая, до 350 °C на поверхности);
• вода техническая, конденсат, пар — AISI 304 (08Х18Н10) до 200 °C;
• пищевые среды (молоко, сироп, сок) — цельнотянутая бесшовная труба 12Х18Н10Т;
• хлориды, морская вода, гальванические ванны — чистый титан (не AISI 316, если концентрация хлоридов выше 50 мг/л, титан наиболее стоек);
• агрессивная химия и высокие температуры — AISI 316L (03Х17Н14М2) или Inconel 600 (ХН78Т) — но это узкие ниши, а не стандарт.

Заказывая ТЭН «по фотографии» или «по размерам», вы получаете изделие, повторяющее геометрию исходного нагревателя. Это актуально для импортных машин, где вышел из строя ТЭН производства Италии или Китая, а оригинальная запчасть стоит как новый узел. В ТЭН-Миасс принимают заявки даже по фото со сломанного нагревателя — главное, чтобы были видны места крепления и длина активной части.

5. Экономика и срок службы: не очевидное сравнение

Гибкий нагреватель кажется дешевле: материал — силикон и стеклоткань, производство — резка и заделка контактов. Стоимость квадратного метра силиконового мата 1–2 тыс. руб. Но накинем сюда необходимость внешнего регулятора (который стоит как половина ТЭНа) и меньший срок службы в условиях вибрации или влажности. Для промышленного узла, работающего 24/7, замена через 1–2 года означает простой оборудования: принт стоит дороже.

Жёсткий ТЭН с магнезитовой засыпкой — фактически одноразовое изделие до конца срока службы, но его ресурс с запасом в 5–10 раз превышает ресурс гибкого нагревателя при равных условиях. Способ продлить ресурс — снизить удельную мощность: вместо 6 Вт/см² взять ТЭН на 4 Вт/см². Для воды и масла это увеличит время нагрева на 20%, но даст экономию на ремонте за 5 лет. При покупке сравните цену гибкого нагревателя с ценой ТЭНа с фланцем: для мощности 10 кВт и рабочей температуры 100 °C выгода жёсткого решения очевидна.

FAQ

Вопрос: Гибкий нагреватель можно использовать вместо ТЭНа в промышленной сушильной камере?
Ответ: Да, если температура не превышает 150 °C и удельная мощность не более 1 Вт/см². Для более высоких температур и потоков воздуха используйте жёсткий ТЭН с оболочкой из стали 10 или AISI 304 (08Х18Н10).

Вопрос: Как рассчитать мощность ТЭНа для нагрева масла в ванне?
Ответ: Q = m × c × ΔT / t, где m — масса масла в кг, c — 1,8–2,1 кДж/(кг·°C) для минерального масла, ΔT — разница температур, t — время нагрева в секундах. Добавьте 15–20% на теплопотери. Например, для 2 м³ масла (1600 кг) с 20 до 80 °C за 2 часа — не менее 29 кВт.

Вопрос: Что лучше — гибкий силиконовый мат или ТЭН для антиобледенения труб?
Ответ: Для труб диаметром 20–100 мм и задач защиты от замерзания гибкий саморегулирующийся кабель практичнее: монтируется на трубу без разборки, не требует фланцев. Для резервуаров большой ёмкости — ТЭН с штуцером или фланцем.

Вопрос: Можно ли изготовить ТЭН по моему чертежу партией 1 шт.?
Ответ: Да, на производстве ТЭН-Миасс минимальная партия — 1 шт., срок изготовления типового ТЭНа — 5–10 дней. Главное — передать чертёж, эскиз или размеры: диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм.

Вопрос: Какие марки стали используются для оболочки ТЭН?
Ответ: По умолчанию — сталь 10 (воздух, масло), AISI 304 (08Х18Н10) — вода и пар до 200 °C, цельнотянутая труба 12Х18Н10Т — пищевые и агрессивные среды. Для хлоридов и кислот — чистый титан. AISI 316L (03Х17Н14М2) и Inconel — только для особо агрессивных сред и высоких температур.
