ТЭН с двумя гайками: нижняя в воде, верхняя крепит

Q: Как правильно затянуть гайки при монтаже ТЭН?

Порядок монтажа: вставить ТЭН в отверстие бака, надеть прокладку PTFE (фторопласт), закрутить нижнюю гайку от руки до касания прокладки. Затем надеть прокладку снаружи, если конструкция это предполагает, и затянуть верхнюю гайку ключом. Момент затяжки для резьбы M10-M12: 20-35 Нм. Перетяжка опасна срывом резьбы — нержавеющая сталь при перегреве или неправильном инструменте задирается. Недотяжка даёт течь. После первого нагрева рекомендуется проверить момент ещё раз — прокладка PTFE немного оседает.

Q: Где применяются ТЭН с двумя гайками?

Такая конструкция характерна для фланцевых ТЭН в промышленных ёмкостях с водой и паром, бойлерах косвенного нагрева, технологических резервуарах с маслом или химическими растворами. Также встречается в котельных установках и нагревательных ваннах на производствах пищевой, химической, металлургической промышленности. Везде, где ТЭН вводится через отверстие в стенке или крышке и нужна надёжная герметизация.

Схема простая: одна гайка всегда находится внутри бака в воде, другая снаружи прижимает ТЭН к стенке или крышке. Но детали решают, будет ли соединение герметичным через год или уже через три месяца начнёт течь.

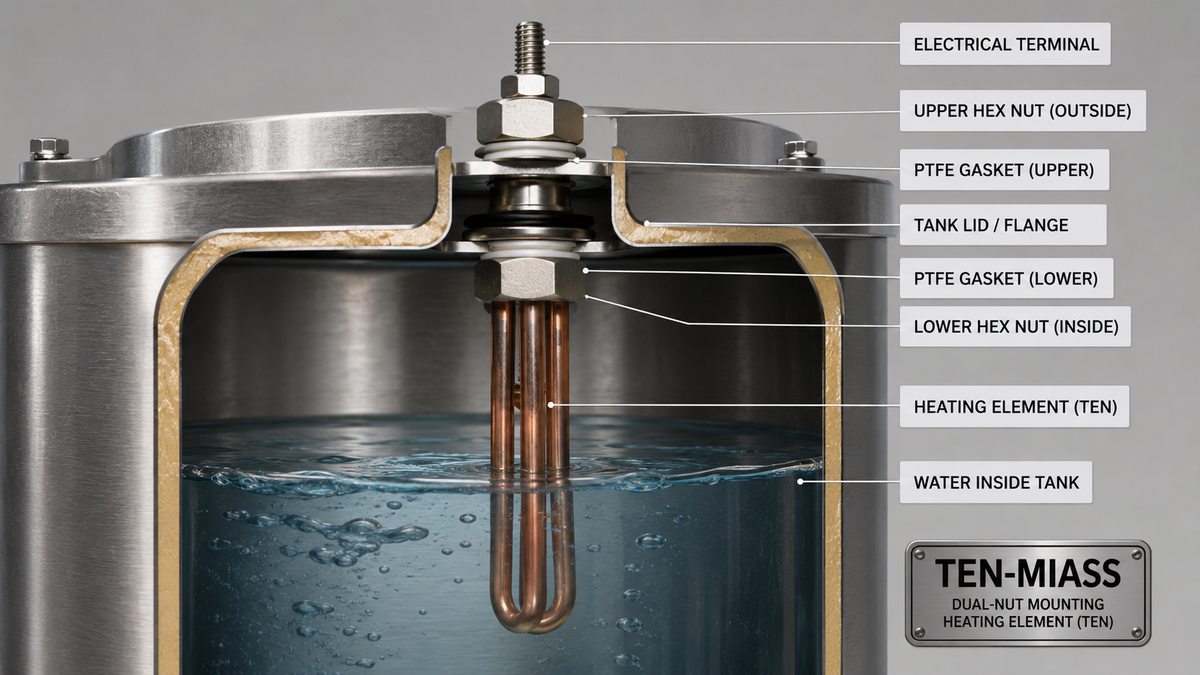

Разрез бака с ТЭН: нижняя гайка в воде, верхняя крепит к крышке — Схема двухгаечного крепления ТЭН: погружная гайка изнутри, крепёжная снаружи бака

Зачем вообще две гайки

Один нагреватель вводится в бак через отверстие в стенке или крышке. Чтобы вода не вытекала наружу по резьбе штуцера, нужно с двух сторон зажать прокладку. Одной гайкой снаружи этого не добиться: нет опоры изнутри, и затяжка не создаёт нужного давления на прокладку. Так появляется нижняя (погружная) гайка.

Нижняя гайка прижимает прокладку к фланцевой поверхности изнутри бака. Верхняя гайка снаружи тянет штуцер ТЭН в противоположную сторону. Между ними зажата прокладка из PTFE (фторопласт) или паронита. При правильном моменте затяжки соединение держит давление до 6-10 бар в зависимости от диаметра и материала прокладки.

Нижняя гайка: конструктив и материал

В промышленных ТЭН нижняя гайка бывает двух исполнений. Первый вариант: гайка приваривается к корпусу нагревателя на производстве. Она становится частью самого ТЭН, снять её без инструмента нельзя. Такое решение жёстче по геометрии и не требует дополнительных действий при монтаже.

Второй вариант: нижняя гайка отдельная. Она надевается на резьбовой штуцер ТЭН при монтаже, до вставки в отверстие бака. Удобнее при обслуживании: можно снять гайку, поменять прокладку, не разбирая весь узел.

Про материал: нижняя гайка постоянно находится в воде или другой рабочей среде. Оцинковка разрушается через 3-6 месяцев — цинковое покрытие реагирует с горячей водой, гайка покрывается ржавчиной, и при следующем обслуживании её приходится срубать. Только нержавейка: AISI 304 для воды, AISI 316L для горячей воды, пара и агрессивных сред с хлоридами.

Верхняя гайка: всегда съёмная

Верхняя (крепёжная) гайка работает снаружи бака. Она всегда отдельная деталь: вкручивается на штуцер ТЭН после того, как нагреватель продет через отверстие. Функция чисто механическая: удерживать ТЭН от выпадения и создавать осевое усилие, сжимающее прокладку.

Материал верхней гайки тоже должен быть нержавеющим, даже несмотря на то, что она снаружи. Конденсат, периодическое намокание при обслуживании, агрессивная атмосфера цеха постепенно уничтожают оцинковку за 1-2 года. Через три-пять лет вы получите прикипевшую гайку, которую надо срезать болгаркой.

Параметр	Нижняя гайка	Верхняя гайка
Расположение	Внутри бака, в воде	Снаружи бака
Функция	Прижим прокладки изнутри	Крепление ТЭН к стенке/крышке
Исполнение	Приварная или съёмная	Всегда съёмная
Материал	AISI 304 / AISI 316L	AISI 304 / AISI 316L
Момент затяжки M10	От руки до упора прокладки	20-35 Нм ключом

Монтаж: порядок действий

Стандартная последовательность для ТЭН с резьбовым штуцером и двумя гайками:

Если нижняя гайка съёмная — накрутить её на штуцер ТЭН перед вставкой в бак.
Вставить ТЭН в отверстие бака снизу вверх или сбоку (зависит от конструкции).
Надеть прокладку PTFE на штуцер со стороны фланца изнутри.
Подтянуть нижнюю гайку от руки до касания прокладки. Не затягивать намертво — прокладка должна равномерно прилегать к поверхности.
Надеть вторую прокладку снаружи бака, если конструкция это предусматривает.
Накрутить верхнюю гайку и затянуть ключом: момент 20-35 Нм для M10-M12, 35-50 Нм для M16-M20.
После первого нагрева до рабочей температуры проверить момент на верхней гайке — PTFE-прокладка даёт небольшую усадку, около 0.3-0.5 мм.

Где применяется такая конструкция

Двухгаечная схема крепления ТЭН распространена везде, где нагреватель вводится через стенку или крышку герметичного резервуара:

Промышленные баки и ёмкости для воды, пара, масла, химических растворов
Бойлеры косвенного нагрева в котельных и тепловых узлах
Технологические ванны на производствах: пищевая, химическая, металлургическая промышленность
Нагревательные камеры в установках гидроочистки и пастеризации
Декристаллизаторы мёда, нагреватели растительного масла

Диаметр резьбы зависит от конструкции бака: от M10 в бытовых водонагревателях до M33-M48 в промышленных резервуарах.

Типичные ошибки при монтаже:

Оцинкованные гайки вместо нержавеющих — ржавчина через 3-6 месяцев в воде
Перетяжка верхней гайки свыше допустимого момента — срыв резьбы на штуцере
Пропуск прокладки — течь сразу при наборе давления
Нижняя гайка затянута намертво до монтажа — неравномерный прижим, перекос
Прокладка из резины вместо PTFE в горячей воде выше 90 °C — разрушение за 6-8 месяцев

Изготовление ТЭН с нужной конфигурацией гаек

В ТЭН-Миасс мы делаем нагреватели по чертежу. Если у вашего бака нестандартное отверстие, специфический фланец или нужен определённый диаметр резьбы под имеющийся крепёж, отправьте чертёж или принесите образец изношенного ТЭН — изготовим точную замену.

По материалу гаек: по умолчанию ставим AISI 304. Для горячей воды выше 70 °C, пара, масел и растворов с хлоридами рекомендуем AISI 316L. Разница в цене небольшая, зато срок службы крепёжного узла вырастает в 2-3 раза по сравнению с 304 в агрессивных условиях.

Минимальная партия: 1 штука. Срок: 7-14 рабочих дней. Отгрузка СДЭК и ПЭК по всей России и в Казахстан.

Нужен ТЭН с двумя гайками под ваш бак?

Пришлите чертёж или образец — рассчитаем и изготовим. Минимальная партия 1 шт, срок 7-14 рабочих дней.

Оставить заявку

FAQ

Зачем у ТЭН две гайки, если достаточно одной?

Две гайки нужны для герметичного крепления ТЭН к стенке или крышке бака. Нижняя прижимает прокладку изнутри, верхняя фиксирует ТЭН снаружи. Без нижней гайки вода будет подтекать по резьбе: нет опоры изнутри, и затяжка наружной гайки не создаёт нужного прижима.

Из какого материала делают гайки для ТЭН, которые находятся в воде?

Нижняя гайка, постоянно находящаяся в воде, должна быть из нержавеющей стали AISI 304 или AISI 316L. 316L предпочтительнее для горячей воды, пара и агрессивных сред. Оцинкованные гайки в воде ржавеют за 3-6 месяцев. Верхняя гайка снаружи бака тоже должна быть нержавеющей: конденсат и периодическое намокание постепенно уничтожают оцинковку.

Как правильно затянуть гайки при монтаже ТЭН?

Порядок: вставить ТЭН в отверстие, надеть прокладку PTFE изнутри, закрутить нижнюю гайку от руки до касания. Затем надеть прокладку снаружи и затянуть верхнюю гайку ключом: момент 20-35 Нм для M10-M12. После первого нагрева проверить момент ещё раз: PTFE-прокладка немного оседает.

Нижняя гайка всегда приварена к ТЭН или бывает съёмной?

По-разному. В ряде конструкций нижняя гайка приваривается к трубке ТЭН на производстве. В других исполнениях она отдельная и надевается на штуцер при монтаже. Второй вариант удобнее: можно снять гайку и поменять прокладку, не демонтируя весь нагреватель. Верхняя гайка всегда съёмная.

Можно ли заказать ТЭН с уже установленными двумя гайками нужного размера?

Да. ТЭН-Миасс изготавливает нагреватели по чертежу с любой конфигурацией крепёжных элементов: диаметр резьбы под ваш фланец, материал гаек AISI 304 или 316L, приварная или съёмная нижняя гайка. Минимальная партия 1 штука, срок 7-14 рабочих дней.

Где применяются ТЭН с двумя гайками?

В промышленных ёмкостях с водой и паром, бойлерах косвенного нагрева, технологических резервуарах с маслом или химическими растворами. Также в котельных установках и нагревательных ваннах пищевой, химической, металлургической промышленности: везде, где ТЭН вводится через отверстие в стенке или крышке и нужна надёжная герметизация.
