Пресс-форма стоит — ТЭН сгорел, а круглый наконечник в пазе не держится. Знакомая история. Оборудование спроектировано под квадратный посадочный паз, стандартный нагреватель туда просто не встанет. Начинаются звонки по поставщикам, и через два часа выясняется: никто не берётся делать штучно, а кто берётся — срок три недели.

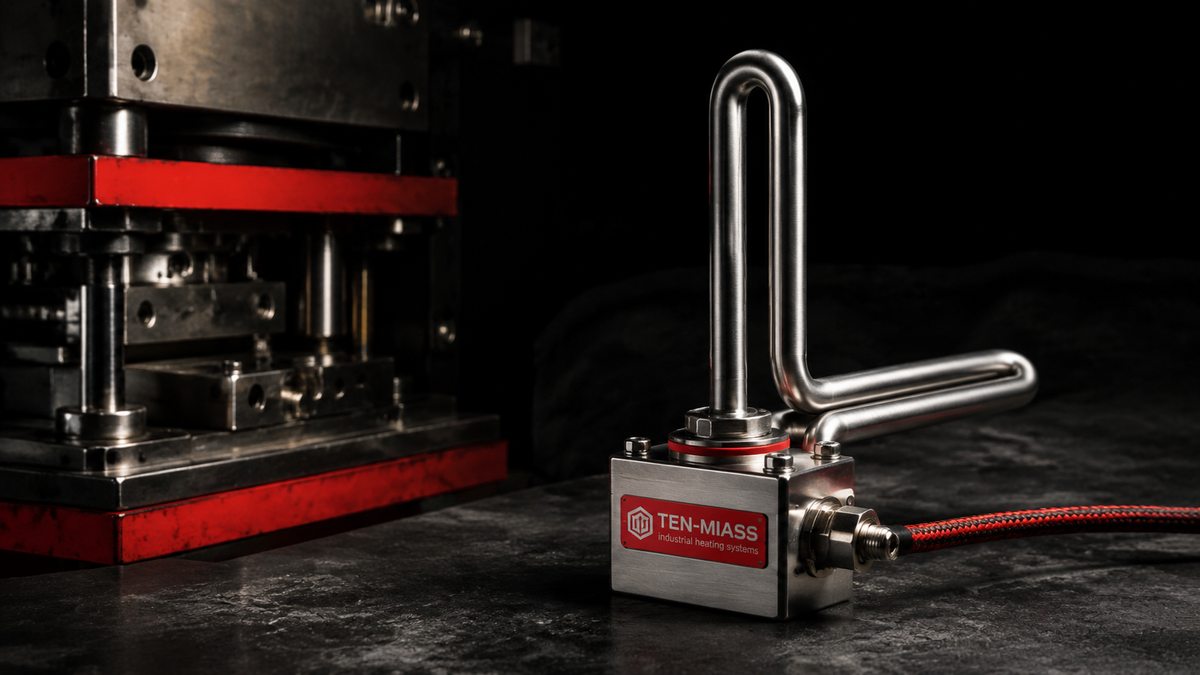

Разберём, как устроен Г-образный ТЭН с квадратным наконечником и что нужно указать при заказе, чтобы получить точную деталь за 7-14 рабочих дней.
Зачем нужен квадратный наконечник
Стандартный наконечник ТЭН — круглый: это проще в производстве и подходит для большинства монтажных схем. Но в ряде конструкций квадратный паз принципиален:
- Фиксация от вращения. Круглый наконечник в прямоугольном гнезде болтается и постепенно выворачивается вибрацией. Квадрат сидит жёстко.
- Площадь теплового контакта. Квадратный профиль прилегает к стенкам паза большей поверхностью, что снижает тепловое сопротивление между ТЭН и нагреваемой деталью.
- Привязка к чертежу оборудования. Проектировщик заложил конкретный типоразмер паза, замена формы наконечника потребует переделки оснастки.
Типичные области применения: пресс-формы для литья пластика, вулканизаторы резиновых изделий, термопластавтоматы, прессы для фанеры и МДФ, нагревательные плиты прессового оборудования.
Конструкция и параметры
Г-образный (L-образный) ТЭН — это стандартный трубчатый нагреватель, согнутый под заданным углом. Базовые параметры, которые нужно определить перед заказом:
| Параметр | Диапазон / варианты |
|---|---|
| Диаметр трубки оболочки | 6, 8, 10, 12, 14, 16 мм |
| Длина первого плеча (L1) | от 50 мм, без ограничений сверху |
| Длина второго плеча (L2) | от 50 мм |
| Угол изгиба | 90° (стандарт), 45°, 60° по запросу |
| Размер квадратного наконечника | по чертежу клиента (под паз оборудования) |
| Мощность | 0.5 -- 6 кВт (зависит от длины рабочей части) |
| Напряжение | 220 В, 380 В, 24-48 В (по запросу) |
| Материал оболочки | 12Х18Н10Т, нихром, сталь 10, AISI 304 |
Какой материал оболочки выбрать
Для большинства задач с пресс-формами, вулканизаторами и ТПА оптимальна нержавеющая сталь 12Х18Н10Т: рабочая температура до 750°С, высокая механическая прочность, устойчива к окислению в горячем воздухе. Это умолчательный выбор, если нет особых требований к среде.
AISI 304 (08Х18Н10) подходит для менее нагруженных режимов, когда температура оболочки не превышает 500°С.
Нихромовая оболочка используется для воздушных нагревателей с рабочей температурой выше 900°С — промышленные сушки, печи, нагрев воздушного потока.
Что прислать для расчёта
Минимальный набор данных, без которого не получится посчитать ТЭН точно:
- Длина первого плеча L1 (мм) и второго плеча L2 (мм). Длина измеряется от точки изгиба до конца наконечника, включая сам наконечник.
- Диаметр трубки оболочки (мм).
- Длина рабочей части, то есть участка, где проходит спираль. Это не вся длина ТЭН, а только нагревающий участок.
- Размер квадратного наконечника (сечение в мм) и его длина.
- Мощность (Вт или кВт) и рабочее напряжение.
- Материал оболочки или условия работы, из которых мы сами подберём.
Удобно прислать фото сгоревшего ТЭН с рулеткой рядом. По фото уточняем спорные размеры и согласовываем чертёж перед запуском в производство.
Сроки, партия, доставка
Производим от 1 штуки. Срок 7-14 рабочих дней с даты оплаты и согласования чертежа. При срочных заказах, если нужный материал есть в наличии, возможно сокращение до 5-7 дней.
Доставляем по всей России через СДЭК или ПЭК, а также в Казахстан. Комплектуем паспортом изделия и необходимыми закрывающими документами.
Частые вопросы
Если ваша пресс-форма или вулканизатор ждёт подходящего ТЭН, пришлите размеры в форму ниже. Ответим с расчётом стоимости в течение рабочего дня.
