Фланцевый ТЭН 4000 Вт 220 В с термостатом: производство по чертежу заказчика
Блок из трёх U-образных трубок на одном фланце плюс отдельная гильза под два термостата: рабочий отключает нагрев по заданной температуре, аварийный страхует, если рабочий заклинит. Ток в линии составляет 18,2 А, автомат берут на 25 А характеристики C. Ваттная нагрузка на трубки равна 3,84 Вт/см², это в норме для воды в баке (допустимо 3–5 Вт/см²). Делаем по фото или чертежу фланца и уставке термостата, срок 7–10 дней.
Зачем термостат прямо на фланце, а не щит отдельно
Фланцевый блок без термостата включают и выключают извне: контактором, реле, внешним датчиком температуры на щите управления. Это нормально, когда щит уже есть и настроен. Но треть заявок на такие блоки идёт на замену старого узла в баке без всякой автоматики: там раньше стоял нагреватель, который сам отключался при закипании, и новый должен делать то же самое, без доработки щита.
Термостат прямо на фланце закрывает именно этот случай. Блок получает питание 220 В и сам управляет нагревом в заданном диапазоне, независимо от того, есть ли снаружи умная автоматика.
Два термостата в одной гильзе: рабочий и аварийный

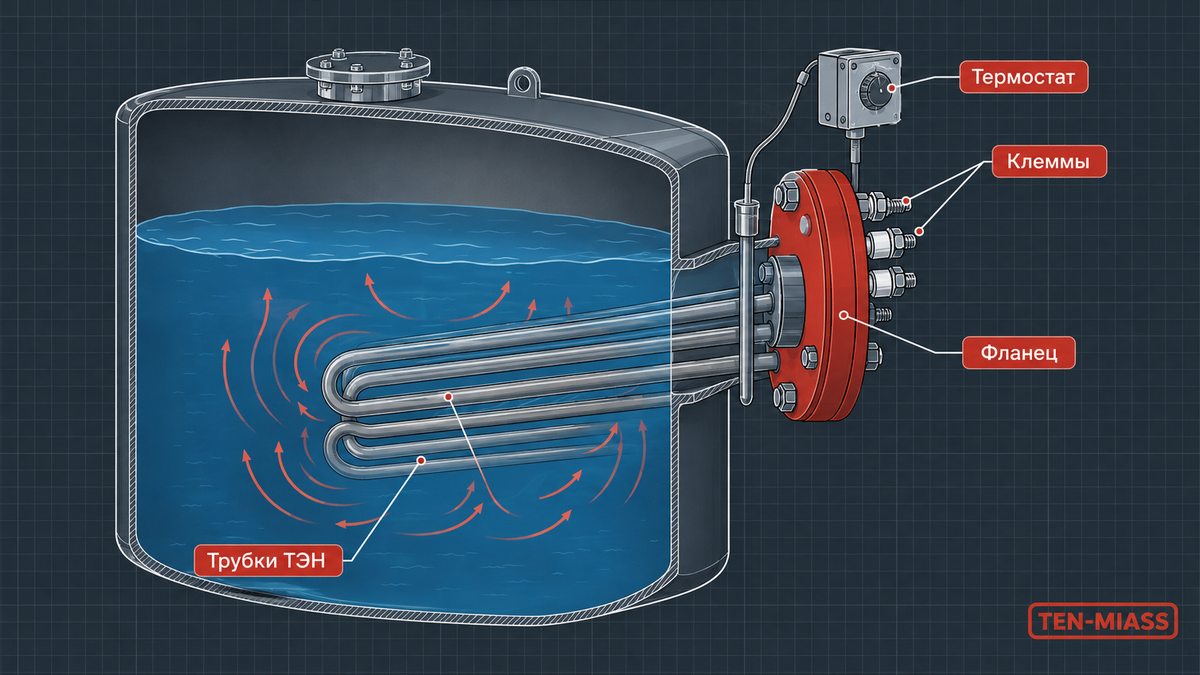

На блоках с термостатом рядом с пучком трубок варят отдельную герметичную гильзу: тонкую трубку с заглушённым концом, куда заходит капиллярный датчик. Вода касается гильзы снаружи, но не контактирует с самим датчиком и проводкой.
- Рабочий термостат: биметаллический с капиллярной трубкой, настройка в диапазоне уставок регулируемым винтом или ручкой. Размыкает цепь при достижении заданной температуры, замыкает обратно при остывании на несколько градусов (гистерезис).
- Аварийный термостат: однократного действия, срабатывает заметно выше рабочей уставки, в районе 120–130 °C. Его задача: разорвать цепь, если рабочий термостат заклинило в замкнутом положении и нагрев не остановился сам.
Оба термостата включены в цепь последовательно. Это значит: чтобы ТЭН грел, оба контакта должны быть замкнуты. В этом и защита: любой из двух способен выключить нагрев, но ни один не способен включить его в одиночку поверх другого.
Расчёт мощности: бак 600 литров за ночь
Формула для нагрева воды: P = 0,00116 × V × ΔT / t, где V: объём бака в литрах, ΔT: разница температур в °C, t: время нагрева в часах.
P = 0,00116 × 600 × 45 / 9 = 31,32 / 9 = 3,48 кВт
Цифра 3,48 кВт получена без учёта потерь, для идеально утеплённого бака. Реальный бак без теплоизоляции теряет часть тепла через стенки и крышку, поэтому к расчётной цифре добавляют 10–15 % запаса. 3,48 кВт с запасом округляются до стандартных 4 кВт, и бак успевает нагреться за ночь, даже если на кухне открывали крышку или подливали холодную воду.
Почему мощность разбита на три трубки, а не на одну
Для блока на 4000 Вт в нержавейке AISI 304 берём три U-образные трубки диаметром 13 мм с суммарной активной длиной 2550 мм (по 850 мм на трубку). Площадь теплоотдачи: S = π × 1,3 см × 255 см ≈ 1041 см². Ваттная нагрузка: q = 4000 / 1041 = 3,84 Вт/см².
Для воды в стоячем баке допустимый диапазон: 3–5 Вт/см² (ГОСТ 13268-88, рабочий эталон завода). 3,84 Вт/см² укладывается с запасом. Если бы всю мощность свели в одну трубку той же длины, нагрузка вышла бы в 2,5–3 раза выше нормы, оболочка перегревалась бы в месте контакта с воздухом на границе уровня воды, и трубка прогорала бы за несколько месяцев вместо нескольких лет.
Электрика: ток, провод, автомат
Ток по закону Ома: I = P / U = 4000 / 220 = 18,2 А. Сопротивление спирали между вводными клеммами: 11,5–13,4 Ом (коридор из допуска мощности +5/−10 % по ГОСТ 13268-88, холодный блок без нагрева).
| Параметр линии | Минимум | Берём на практике |
|---|---|---|
| Сечение медного провода | 2,5 мм² | 2,5 мм² (с запасом по длине линии берут толще) |
| Автоматический выключатель | 20 А | 25 А, характеристика C |
| УЗО/дифавтомат | 30 мА | 30 мА обязательно, нагрев идёт в воде |
Что мешает собрать блок точно, если не разобраться заранее
| Симптом | Причина | Что поменять в заказе |
|---|---|---|
| Бак перегревается, термостат не успевает отключить | Гильза термостата в холодной зоне, далеко от трубок | Переносим гильзу ближе к пучку трубок |
| Нагрев не включается после перегрева | Сработал аварийный термостат и не взведён вручную | Сброс аварийного термостата, после этого рабочий включается сам |
| Автомат выбивает при включении блока | Старая линия 1,5 мм² / 16 А не держит ток 18,2 А | Сечение 2,5 мм², автомат 25 А |
| Температура в баке гуляет ±8–10 °C | Термостат с большим гистерезисом | Берём модель с гистерезисом 2–3 °C |
| Новый фланец не садится на старые отверстия в баке | У разных заводов разный шаг и диаметр отверстий | Присылаем фото фланца с линейкой до заказа |
Где применяют фланцевый блок 4 кВт с термостатом
- Баки ГВС в автономных системах без центрального щита управления
- Промышленные ёмкости техпроцесса, где отключение по температуре критично для безопасности
- Замена вышедшего из строя нагревателя, если в старом узле термостат был частью конструкции
- Небольшие тепловые узлы и расходные баки котельных
Нужен фланцевый ТЭН с термостатом под ваш бак?
Присылайте фото фланца и желаемую температуру отключения, рассчитаем мощность, подберём термостаты и дадим цену в день обращения.
Оформить заказЧто прислать, чтобы рассчитали блок с термостатом
- Фото или эскиз фланца: диаметр, количество отверстий и их диаметр, межосевое расстояние (DN или PCD)
- Материал бака: углеродистая сталь, нержавейка, эмалированный бак
- Среда нагрева: вода, масло, раствор, от этого зависит материал трубок и прокладки
- Напряжение сети: 220 В однофазное или 380 В
- Нужная температура отключения рабочего термостата и нужен ли отдельный аварийный термостат
