Что означают размеры 44 мм и 33 мм
В фланцевом блоке ТЭН два принципиально разных размера. Первый — диаметр самого фланца: это плоский диск, который прижимает блок к стенке бака и не даёт ему провалиться внутрь. Второй — диаметр резьбы: это цилиндрическая часть, которая вкручивается в горловину бака и обеспечивает герметичность через прокладку.
Диаметр фланца 44 мм означает, что отверстие в стенке бака должно быть меньше 44 мм — иначе блок просто провалится. Резьба 33 мм — это наружный диаметр резьбовой части. Шаг резьбы при этом не указан, и это важная деталь: без шага нельзя изготовить точную копию.
Место в системе стандартных размеров
Большинство фланцевых блоков делают под дюймовые трубные резьбы. Три самых распространённых:
| Обозначение | Наружный диаметр резьбы | Типичный диаметр фланца | Шаг резьбы (ниток/дюйм) |
|---|---|---|---|
| G 1" | 33,25 мм | 40–46 мм | 11 |
| G 1¼" | 41,91 мм | 52–58 мм | 11 |
| 1.5" (дюйм условный) | ~38 мм | 42–44 мм | разный |
Резьба 33 мм ближе всего к G 1" (33,25 мм). Фланец 44 мм при этом вполне укладывается в диапазон типичных фланцев для этой резьбы. Но разница в 0,25 мм по резьбе — это уже другой шаг или производственное отклонение: блок с резьбой G 1" не встанет туда, где нужна ровно 33 мм, и наоборот.
Где применяется такой блок
Фланец 44 мм встречается в оборудовании с компактными горловинами, куда стандартный 1.5" или 1.75" не вписывается по конструкции:
- Накопительные водонагреватели на 10–30 литров с узким горлом бака
- Компактные котлы отопления с небольшими тепловыми секциями
- Промышленные нагревательные ёмкости, где фланец ограничен по габаритам корпуса
- Нестандартное технологическое оборудование (ванны подогрева, небольшие реакторы)
- Ремонт оборудования восточноевропейских производителей, у которых свой метрический ряд
Материалы фланца и трубок
Выбор материала зависит от рабочей среды, а не от размера блока. Размер 44/33 мм изготавливается в тех же материальных исполнениях, что и любой другой фланцевый блок:
| Среда | Материал оболочки трубки | Материал фланца |
|---|---|---|
| Вода, пар, жидкие теплоносители | AISI 304 (08Х18Н10) | AISI 304 или сталь 10 |
| Воздух, масло, сухие среды | Сталь 10 | Сталь 10 |
| Пищевые среды | 12Х18Н10Т (цельнотянутая) | AISI 304 или 12Х18Н10Т |
| Агрессивная химия, гальваника | 316L или титан | 316L |
Для бытовых водонагревателей чаще всего заказывают AISI 304 — он устойчив к водопроводной воде и пару до 300°C. Сталь 10 дешевле, но в воде корродирует быстрее: подходит для масляных ванн или воздушного обогрева.

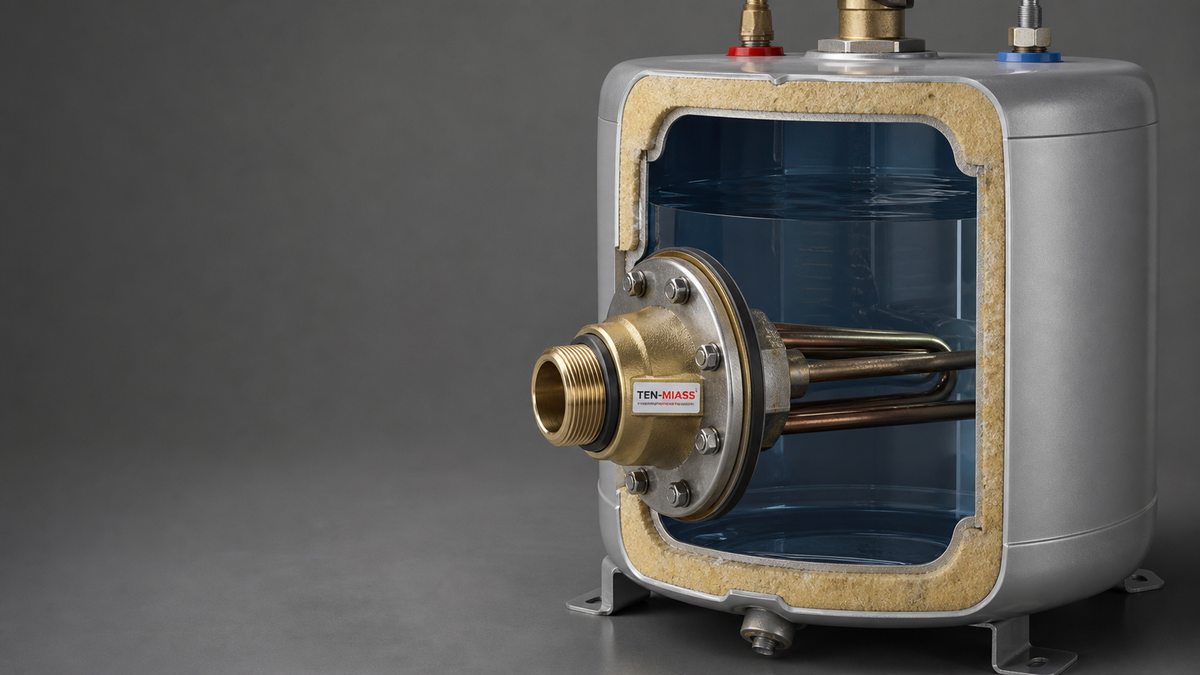

Как устроен фланцевый блок ТЭН
Конструкция проста: в пластине-фланце просверлены отверстия под трубки ТЭН, концы трубок завальцованы или приварены в пластину, затем вся сборка прикручивается к горловине бака через прокладку. Количество трубок определяет суммарную мощность блока.
Для блока с фланцем 44 мм типичное количество трубок: 1–2 штуки диаметром 8–14 мм. Три трубки уже сложно разместить — не хватает площади пластины. Если нужна высокая мощность в компактном блоке, выбирают трубки малого диаметра с увеличенной длиной.
Подробнее о том, как правильно описать параметры нагревательного элемента, читайте в статье что указать в чертеже ТЭН.
Как отличить размер 44/33 мм от близких стандартов
На практике три размера путают чаще всего:
| Что написано | Реальный диаметр резьбы | Реальный диаметр фланца | Взаимозаменяемость |
|---|---|---|---|
| 1.5" (американский стандарт) | ~38 мм | 42–44 мм | Нет |
| 1.75" (условный) | 44,45 мм | 50–54 мм | Нет |
| G 1" (трубная) | 33,25 мм | 40–46 мм | Близко, но не точно |
| М33 (метрическая) | 33,00 мм | 44–48 мм | Ближайший аналог |
Размер "44 мм фланец, 33 мм резьба" ближе всего к метрической М33. Но даже если цифры совпадают — шаг резьбы может отличаться. Метрическая М33 обычно идёт с шагом 3,5 мм (крупный) или 2 мм (мелкий). Трубная G 1" имеет шаг около 2,309 мм. Взаимно не совместимы.
Что указать при заказе
Чтобы получить блок, который встанет в ваш бак без переделки, нужны следующие параметры:
- Диаметр фланца (в вашем случае 44 мм) — и допуск: допустимо ли 43 или 45 мм
- Диаметр резьбы (33 мм) и её тип: метрическая (М33) или трубная (G 1"), правая или левая
- Шаг резьбы или число ниток на дюйм
- Количество трубок ТЭН в блоке
- Мощность каждой трубки (кВт) и напряжение (220 В или 380 В)
- Диаметр трубки ТЭН (мм) и её длина в рабочей зоне
- Рабочая среда: вода, масло, воздух, пар
- Материал оболочки трубки и фланца
Если блок идёт на замену — проще всего прислать фото старого блока рядом с линейкой и снимок горловины бака. По фото делаем замеры и уточняем спорные параметры сами.
О том, как правильно указать диаметр ТЭН и избежать путаницы с трубными размерами, читайте в отдельной статье.
Срок и минимальный заказ
Минимальная партия — 1 штука. Это сделано специально: именно такие нестандартные блоки часто нужны срочно и в единственном экземпляре — сломался один нагреватель в баке, производство стоит, аналога нет на складе нигде.
Срок изготовления фланцевого блока 44/33 мм: 7–14 рабочих дней от подтверждения чертежа и оплаты материалов. Если параметры нестандартные и требуется дополнительный согласование — предупреждаем сразу при расчёте.
Отгрузка по РФ через СДЭК и ПЭК, в Казахстан — напрямую.
На что обратить внимание при установке
Фланец 44 мм — компактный. При затяжке важно не передавить прокладку и не сорвать резьбу в баке. Несколько практических деталей:
- Прокладку лучше использовать паронитовую или силиконовую — под конкретную рабочую температуру
- Резьбовую часть перед вкручиванием обматывать лентой ФУМ не нужно, если используется прокладка под фланец
- Момент затяжки для М33 в мягком металле (алюминий, тонкая сталь) не превышать 30–40 Нм
- После первого прогрева бака проверить затяжку — прокладка немного обжимается
Когда заказывать не стоит
Иногда проще заменить бак или переходник, чем изготавливать нестандартный блок. Это касается ситуаций, когда в баке нестандартная горловина плюс нестандартная мощность плюс нестандартный материал: цена изделия вырастает, а срок увеличивается. В таких случаях мы честно говорим об этом ещё на стадии расчёта.
Нужен фланцевый блок ТЭН под нестандартный размер?
Изготовим фланец 44 мм с резьбой 33 мм под ваш бак. От 1 штуки, срок 7-14 рабочих дней.
ОСТАВИТЬ ЗАЯВКУ →Частые вопросы
Что такое фланцевый блок ТЭН с размерами 44/33 мм?
Нагревательный блок, где фланец (опорная пластина-диск) имеет диаметр 44 мм, а резьбовая часть, которая вкручивается в бак, — 33 мм. Нестандартный типоразмер: стандарт G 1" даёт резьбу 33,25 мм, а фланец у такого блока может быть 40–46 мм. Размер 44/33 мм встречается у конкретных производителей компактных водонагревателей и котлов.
В каких баках используется фланец 44 мм с резьбой 33 мм?
Преимущественно в накопительных баках объёмом 10–30 литров, компактных проточных котлах, промышленных нагревательных ёмкостях с узкими горловинами. Такой фланец позволяет разместить нагревательный элемент там, где стандартный G 1¼" или 1.75" не проходит по габаритам.
Из каких материалов изготавливается фланец 44 мм?
Для воды и пара — AISI 304 (08Х18Н10). Для воздуха, масла, сухих сред — сталь 10. Для пищевых сред и агрессивной химии — 12Х18Н10Т или 316L. Материал выбирается под рабочую среду и температуру, а не под типоразмер фланца.
Что нужно указать при заказе фланцевого блока 44/33 мм?
Диаметр фланца (44 мм), диаметр и шаг резьбы (33 мм — уточнить: метрическая или трубная), количество и мощность ТЭН в блоке, материал оболочки трубки, напряжение (220 В или 380 В), длину трубки, рабочую среду. Чем точнее данные или чертёж — тем быстрее расчёт.
Чем отличается резьба 33 мм от стандартной G 1"?
G 1" имеет наружный диаметр 33,25 мм и 11 ниток на дюйм. Резьба ровно 33 мм может быть метрической М33 с шагом 3,5 мм или 2 мм. Разница в 0,25 мм по диаметру плюс другой шаг означают полную несовместимость. Перед заказом нужно измерить и определить тип резьбы в вашем баке.
Сколько стоит изготовление и какой минимальный заказ?
Минимальная партия — 1 штука. Стоимость зависит от количества трубок в блоке, материала, мощности и длины. Срок изготовления 7–14 рабочих дней. Для расчёта пришлите фото старого блока с линейкой или чертёж с размерами.
