Финишный оребрённый ТЭН — это нагреватель, у которого рёбра нанесены только в средней части трубки, а оба конца (финиши) остаются гладкими на 15–50 мм. При замене нужно замерять не только мощность и общую длину, но и длину каждого финиша: если финиш нового ТЭН отличается даже на 5 мм — элемент либо не войдёт в монтажное отверстие, либо не дойдёт до посадки. Срок изготовления по вашим размерам — 7–14 рабочих дней, от 1 штуки.
Новый ТЭН не встал на место. Клиент заказал замену для тепловой завесы — указал мощность 3 кВт, напряжение 220 В, длину 600 мм. Всё правильно. Но у старого элемента финиши были по 25 мм с каждой стороны, а у нового — по 15 мм. Рёбра упёрлись в стенку корпуса за 10 мм до посадочного отверстия. Результат: потерянное время, повторный заказ. Именно поэтому при заказе финишного оребрённого ТЭН длина финишей — параметр не менее важный, чем мощность.
Чем финишный ТЭН отличается от обычного оребрённого
Обычный оребрённый ТЭН — это трубка с рёбрами по всей длине, от края до края. Такой элемент хорошо работает там, где он просто лежит внутри корпуса или подвешен на подвесах. Но когда трубка должна пройти сквозь боковую стенку, пластину или фланец, рёбра мешают: их невозможно протолкнуть через отверстие нужного диаметра.

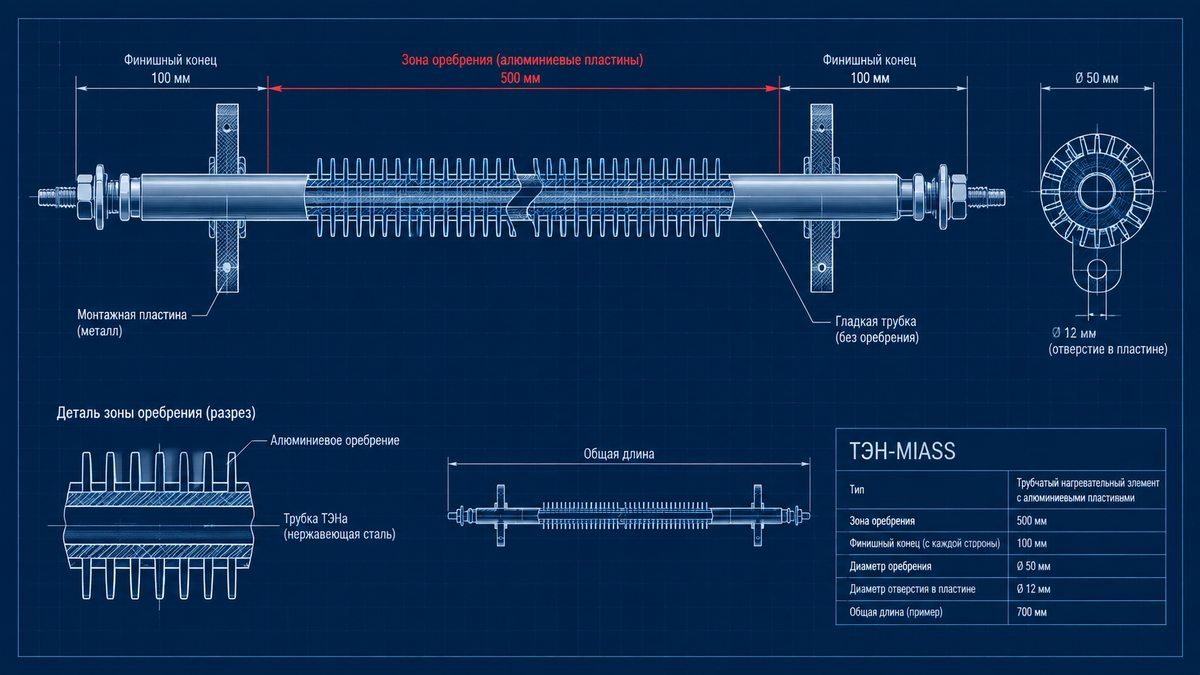

Финишный вариант решает эту задачу: рёбра оребрения начинаются не от самого края, а отступая на длину финиша. Гладкий конец трубки свободно проходит через монтажное отверстие, а оребрённая часть остаётся внутри — в рабочей зоне потока воздуха.
| Тип ТЭН | Длина финиша | Как крепится | Применение |
|---|---|---|---|
| Обычный оребрённый | 0 мм (рёбра до края) | Подвесы, лапы, внутри корпуса | Открытые калориферы, отдельно стоящие блоки |
| Финишный оребрённый | 15–50 мм (по чертежу) | Через монтажное отверстие + гайка или хомут | Вентустановки, завесы, термошкафы, промпечи |
| Финишный с резьбой М14–М18 | 30–50 мм (под резьбу) | Накручивается гайка на резьбу финиша | Калориферы с болтовым фланцем, сушильные камеры |
| Финишный с фланцем | Фланец встроен в финиш | Болтами к боковой пластине | Тепловые секции с толстыми стенками |
Как правильно замерить ТЭН для замены
Самая частая ошибка при заказе замены — прислать только мощность и общую длину. Это не достаточно. Элемент с теми же 3 кВт и 600 мм длиной может иметь финиш 15, 20 или 30 мм — и каждый вариант несовместим с двумя другими в рамках одного корпуса.
Что нужно замерить линейкой со старого ТЭН:
| Параметр | Что замерить | Для чего нужно |
|---|---|---|
| Общая длина трубки | От конца до конца, без учёта выводов | Основной габарит под корпус |
| Длина рабочей зоны | Участок с рёбрами (от первого до последнего ребра) | Реальная греющая зона |
| Длина левого финиша | От края трубки до первого ребра | Посадка в левое монтажное отверстие |
| Длина правого финиша | От последнего ребра до края трубки | Посадка в правое монтажное отверстие |
| Диаметр трубки | Наружный диаметр штангенциркулем | Подбор диаметра (16, 19 или 22 мм) |
| Шаг рёбер | Расстояние между соседними рёбрами | Теплообмен, запылённость среды |
| Тип крепления финиша | Гладкий, резьба (диаметр), фланец | Способ фиксации в корпусе |
Точнее всего — прислать фото старого ТЭН рядом с линейкой и схему с цифрами. Из таких данных расчёт делается в день обращения без дополнительных звонков.
Варианты крепления финишей
Финиш — не просто «голый конец трубки». В зависимости от задачи он может быть четырёх типов:
- Гладкий — трубка вставляется в отверстие и фиксируется хомутом или зажимной гайкой снаружи. Самый простой вариант, подходит для лёгких конструкций.
- С резьбой М14, М16 или М18 — на конец трубки нарезается резьба, крепление гайкой через пластину. Используется в большинстве промышленных калориферов и вентустановок.
- С фланцем — к трубке приварен или напрессован фланец с отверстиями под болты. Фланец прикручивается к боковой стенке корпуса. Применяется там, где нагрузки на крепёж выше, или конструкция требует полного уплотнения прохода.
- С хомутовым креплением — редкий вариант для нестандартных корпусов, обсуждается под конкретный проект.
Тип финиша у нового ТЭН должен совпадать с тем, что было у старого. Поменять способ крепления можно, но тогда придётся дорабатывать посадочные места в корпусе.
Что прислать для заказа финишного ТЭН
- Фото старого ТЭН рядом с линейкой (общий вид и крупно финиши)
- Общая длина трубки (мм)
- Длина левого и правого финиша (мм)
- Диаметр трубки (мм)
- Шаг рёбер (мм) — если виден
- Тип крепления финиша (гладкий, резьба M__, фланец)
- Мощность и напряжение (Вт, В)
- Количество штук
Нужен финишный ТЭН под ваш корпус?
Пришлите фото и замеры. Подберём конфигурацию и посчитаем стоимость в день обращения.
Часто задаваемые вопросы
Что такое финиш у оребрённого ТЭН?
Финиш — это незаоребрённый участок конца трубки длиной 15–50 мм. Рёбра нанесены только в средней (рабочей) части, а оба конца остаются гладкими — для вставки в монтажные отверстия боковых пластин корпуса или монтажной плиты. Без финишей трубку невозможно аккуратно провести через крепёжное отверстие: рёбра упираются в стенку.
Чем финишный ТЭН отличается от обычного оребрённого?
Обычный оребрённый ТЭН: рёбра идут по всей длине трубки от края до края. Финишный оребрённый ТЭН: рёбра только в средней части, оба конца (финиши) чистые на 15–50 мм. Финишный вариант используют там, где трубка должна пройти через стенку корпуса, монтажную пластину или фланец.
Какой размер финиша нужен для замены ТЭН?
Замерьте старый ТЭН: общая длина трубки, длина зоны с рёбрами, длина каждого финиша (от края трубки до первого ребра). Если финиш нового ТЭН короче — рёбра упрутся в стенку корпуса и элемент не встанет на место. Если длиннее на 5+ мм — крепёжная гайка или хомут не дойдут до посадочного места. Стандарт: 20–30 мм, но под ваш корпус нужна точная цифра.
Может ли финиш иметь резьбу?
Да. Финиш бывает четырёх видов: гладкая трубка (вставляется в отверстие и фиксируется хомутом), наружная резьба М14/М16/М18 (накручивается гайка), фланец (болтовое крепление к пластине), хомутовое крепление. Тип финиша указывается при заказе или делается по чертежу.
Что нужно прислать, чтобы заказать финишный ТЭН?
Фото старого ТЭН рядом с линейкой плюс замеры: общая длина трубки, длина зоны с рёбрами, длина левого и правого финиша, наружный диаметр трубки (обычно 16, 19 или 22 мм), шаг рёбер, тип крепления на финише (гладкий, резьба, фланец), мощность и напряжение. Расчёт делается в день обращения.
Сколько времени занимает изготовление финишного ТЭН?
7–14 рабочих дней. Минимальный заказ — 1 штука. Отгружаем по всей России и в Казахстан.
