Почему для вентиляции нужен именно финишный ТЭН
Обычный оребрённый ТЭН рассчитан на погружение в жидкость или установку в специальный корпус. Рёбра у него идут по всей длине трубки. Попытка поставить такой нагреватель через отверстие в стенке воздуховода заканчивается одним — рёбра не дают трубке пройти внутрь.

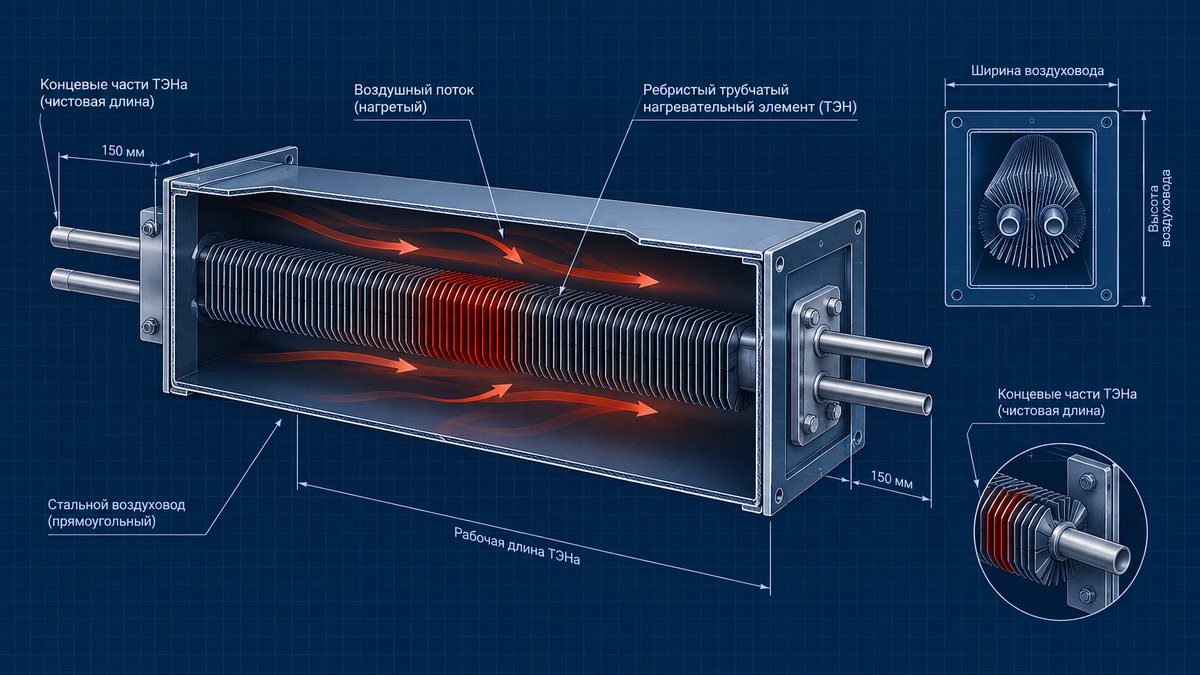

Финишный ТЭН решает это конструктивно: концы трубки на 15-50 мм с каждой стороны оставляют чистыми. Эти зоны называют финишами. Трубка входит через отверстие в стенке, финиш выходит наружу, нагреватель фиксируется к монтажной пластине или фланцу. Вся рабочая зона с рёбрами находится внутри воздуховода и обдувается потоком воздуха.
| Тип ТЭН | Монтаж в воздуховод | Где применяется |
|---|---|---|
| Финишный оребрённый | Через отверстия в боковых стенках, чистые концы выходят наружу | Приточные калориферы, секции нагрева в воздуховодах |
| Оребрённый без финишей | В специальный корпус (бак, теплообменник) | Нагрев жидкостей, засыпных материалов, камер |
| Гладкий (без рёбер) | В жидкость или через фланец | Бойлеры, водонагреватели, масляные ванны |
Скорость воздуха через нагреватель должна быть не менее 2 м/с. При меньшей скорости теплосъём падает, трубка перегревается, и ТЭН сгорает раньше срока. Если у вас тихоходная система с расходом меньше 1000 м³/ч через сечение 400x400 мм, считайте скорость отдельно перед заказом.
Как снять размеры для заказа точного аналога
Если нагреватель уже сгорел, снимают размеры со старого ТЭН. Рёбра при этом могут быть деформированы или частично обгоревшими — это не страшно, основные габариты определяются по трубке.
| Параметр | Как замерить | Типичные значения |
|---|---|---|
| Полная длина ТЭН | От торца до торца трубки штангенциркулем или рулеткой | 300-3200 мм |
| Длина финиша | От торца до первого ребра с каждой стороны отдельно | 15-50 мм |
| Длина рабочей зоны | Между первым и последним ребром | Равна внутренней ширине воздуховода |
| Диаметр трубки | Штангенциркулем по чистому концу (не по рёбрам) | 16, 19 или 22 мм |
| Шаг рёбер | Расстояние между центрами соседних рёбер | 4-8 мм |
| Мощность | С бирки на старом ТЭН или по маркировке клеммной колодки | 0.5-12 кВт на трубку |
| Рабочее напряжение | С бирки: 220 В или 380 В | 220 В или 380 В |
Если бирка утрачена, мощность можно восстановить по марке нагревателя в документации на вентиляционную установку. Если документов нет — прислать фото, подберём по аналогу из базы.
Расчёт мощности под конкретный воздуховод
Формула для приточной вентиляции:
Пример: объект на Урале, приточная вентиляция 3000 м³/ч, нагрев с -15°С до +18°С. Перепад ΔT = 33°С.
P = 3000 × 0.000336 × 33 = 33.3 кВт
Это суммарная мощность всей секции нагрева. Если один ТЭН диаметром 22 мм при длине рабочей зоны 400 мм выдаёт 4-5 кВт, для 33 кВт понадобится 7-8 трубок в ряд. Именно так устроены промышленные калориферы: несколько финишных ТЭН, пронизывающих воздуховод параллельно.
Что прислать для расчёта стоимости
- Фото старого ТЭН с линейкой, если есть
- Полная длина трубки (от торца до торца)
- Длина финишей с каждой стороны
- Длина рабочей зоны (оребрения)
- Диаметр трубки: 16, 19 или 22 мм
- Шаг рёбер (если известен)
- Мощность и напряжение: 220 В или 380 В
- Количество штук
Если часть данных неизвестна — не беда. Присылайте что есть: по фото и размерам воздуховода поможем восстановить недостающие параметры.
Нужен финишный ТЭН для вашего воздуховода?
Пришлите фото или размеры. Рассчитаем стоимость за 1 рабочий день, изготовим за 7-14 дней.
Часто задаваемые вопросы
Что такое финишный оребрённый ТЭН и чем он отличается от обычного?
Финишный ТЭН — это оребрённый нагреватель с незаоребрёнными концами трубки (финишами) длиной 15-50 мм с каждой стороны. Благодаря этим чистым концам нагреватель легко монтируется через отверстия в боковых стенках воздуховода или монтажных пластинах, не упираясь рёбрами в стенку. У обычного оребрённого ТЭН рёбра идут по всей длине — в воздуховод его не поставить.
Как рассчитать мощность финишного ТЭН для вентиляции?
Формула: P (кВт) = Q × 0.000336 × ΔT, где Q — расход воздуха в м³/ч, ΔT — перепад температур (требуемая минус уличная). Пример: 3000 м³/ч, нагрев с -15°С до +18°С (ΔT=33): P = 3000 × 0.000336 × 33 = 33.3 кВт. Обязательное условие: скорость воздуха через нагреватель не менее 2 м/с — иначе перегрев.
Какие размеры нужно указать при заказе финишного ТЭН для воздуховода?
Нужно указать: полную длину ТЭН, длину финишей (концов без рёбер) с каждой стороны, длину рабочей (оребрённой) зоны, наружный диаметр трубки (16, 19 или 22 мм), шаг рёбер (4-8 мм), требуемую мощность и рабочее напряжение. Длина рабочей зоны обычно равна внутренней ширине воздуховода.
Какой материал рёбер выбрать для вентиляционного ТЭН?
Для воздуховодов с температурой воздуха до 250°С используют алюминиевые рёбра. При более высоких температурах или агрессивной среде — стальные (работают до 500°С). Для большинства приточных вентиляционных систем подходит алюминий: он легче, дешевле и обеспечивает хорошую теплоотдачу.
Сколько времени занимает изготовление финишного ТЭН по чертежу?
Стандартный срок изготовления финишного оребрённого ТЭН в ТЭН-Миасс составляет 7-14 рабочих дней. Минимальный заказ — 1 штука. Для уточнения цены отправьте фото или чертёж старого нагревателя с размерами.
