Ленточные керамические нагреватели ЭНЛк: как читать маркировку и заказать по образцу
Короткий ответ. ЭНЛк - гибкий нагреватель из керамических блоков на нихромовой ленте, которым оборачивают трубу или обечайку для подогрева и отпуска сварных швов. Маркировка ЭНЛк 300х300;5х230;1 означает: зона нагрева 300×300 мм, мощность 5 кВт, напряжение 230 В, исполнение №1. Заказать можно по старому образцу или фото с линейкой - расчёт даём в день обращения, изготовление 3-7 рабочих дней.
Заявка с металлургического завода: нужен электронагреватель ленточный керамический ЭНЛк 300×300;5×230;1, две штуки. Своего образца у снабженца нет, есть только строка из старой спецификации. По ней и разберём, что это за нагреватель, как расшифровать обозначение и что прислать, чтобы получить точный расчёт.
Где применяют ленточные керамические нагреватели ЭНЛк

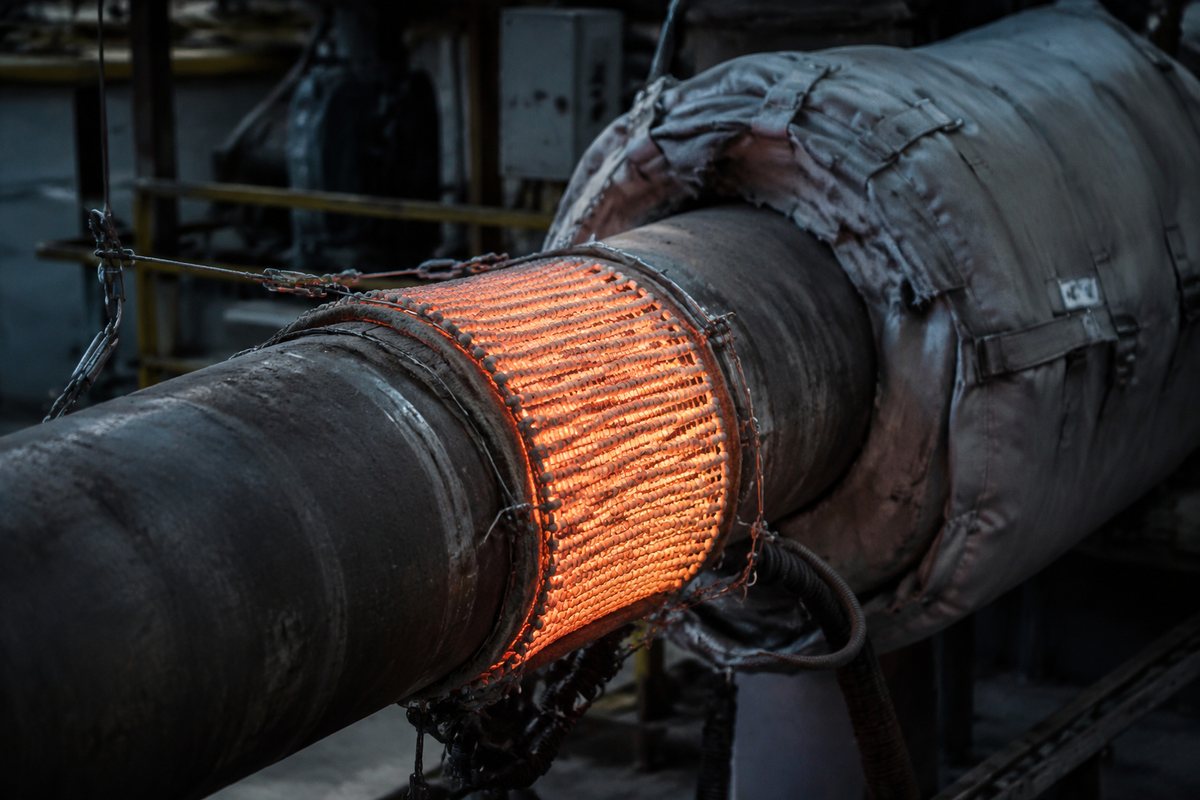

ЭНЛк греет цилиндрические поверхности большого диаметра, где обычный трубчатый ТЭН или патронный нагреватель не приложить к детали. Гибкая лента из керамических бусин оборачивается вокруг трубы и прогревает зону равномерно.
- Термообработка сварных швов. Предварительный подогрев (200-350 °C) и отпуск после сварки трубопроводов, резервуаров, котлов.
- Нагрев обечаек и корпусов. При монтаже и правке деформаций перед сваркой.
- Сушка изоляции. Удаление влаги из теплоизоляции при ремонте.
- Стендовые установки. Регулируемый прогрев цилиндрических образцов.
Один блок ЭНЛк 300×300 мм выдаёт 5 кВт при 230 В. Для трубы диаметром 1020 мм по окружности встык укладывают 10-11 блоков, по длине шва обычно хватает 3-4. Выход на режим - 15-20 минут.
Как расшифровать маркировку ЭНЛк 300х300;5х230;1
Обозначение читается по схеме «тип, размер, мощность, напряжение, исполнение». Разберём строку из заявки:
| Часть | Значение |
|---|---|
| ЭНЛк | Электронагреватель ленточный керамический |
| 300х300 | Размер зоны нагрева, мм (длина × ширина керамического блока) |
| 5х230 | Мощность 5 кВт при напряжении 230 В (однофазная сеть) |
| 1 | Номер исполнения (схема выводов / группа по каталогу) |
Ещё примеры того же ряда: «ЭНЛк 400х200;3х220;1» - блок 400×200 мм, 3 кВт при 220 В; «ЭНЛк 500х250;8х380;2» - 500×250 мм, 8 кВт при 380 В под трёхфазную сеть.
Ток для нашего блока считается по закону Ома: 5000 Вт ÷ 230 В = 21,7 А. Керамические бусины держат высокую температуру, но лента и выводы ограничивают длительный режим примерно 700-800 °C, поэтому сверху нагреватель закрывают теплоизоляцией.
Как заказать гибкий керамический нагреватель по образцу
Если на руках сгоревший нагреватель или строка спецификации, повторить его по образцу - самый быстрый путь. Порядок такой:
- Снимите размеры. Длина и ширина керамического блока, ширина ленты (обычно 15-25 мм), расстояние между выводами. Цел образец - сфотографируйте его рядом с линейкой.
- Уточните мощность и напряжение. Из маркировки или замером сопротивления мультиметром. Для ЭНЛк 300×300 при 5 кВт / 230 В сопротивление около 10,6 Ом. Сгорел - укажите нужное напряжение (220, 230 или 380 В) и мощность.
- Укажите материал. Стандарт - нихром Х20Н80. Под особые условия подбираем сплав отдельно.
- Пришлите данные нам. Фото или чертёж на форму заказа либо в мессенджер. Расчёт и цену дадим в день обращения.
Изготавливаем ленточные керамические и трубчатые нагреватели по чертежу и образцу от 1 штуки. Каждый нагреватель перед отгрузкой проверяем на стенде: сопротивление, сопротивление изоляции, пробный нагрев.
Термообработка сварных швов: три правила
- Плотное прилегание. ЭНЛк должен облегать трубу без зазоров - используйте стяжные ремни. Овальную трубу нагреватели подрезают по месту.
- Теплоизоляция. Сверху - минеральная вата 40-50 мм. Снижает расход электричества примерно на треть и ускоряет нагрев.
- Режим нагрева. Для низколегированных сталей (09Г2С, 12Х18Н10Т) скорость 150-200 °C/ч, выдержка при отпуске 600-650 °C - около часа на 25 мм толщины, охлаждение до 300 °C с изоляцией.
Пример. Труба 530 мм, стенка 16 мм, сталь 09Г2С, предварительный подогрев до 200 °C. На длину шва 1,5 м достаточно двух блоков ЭНЛк 300×300 по 5 кВт. Время нагрева около 40 минут, расход примерно 6 кВт·ч.
Что прислать для расчёта ЭНЛк
- Маркировку из спецификации или фото старого нагревателя с линейкой
- Размер керамического блока (длина × ширина) и ширину ленты
- Мощность и напряжение сети (220 / 230 / 380 В, одна или три фазы)
- Диаметр трубы или обечайки и длину шва - подберём количество блоков
- Количество штук
Изготовим ЭНЛк по вашей маркировке
Пришлите строку спецификации или фото образца - рассчитаем и назовём цену в день обращения.
Отправить заявкуЧастые вопросы
Какую мощность может иметь один блок ЭНЛк?
Типовой ряд - от 1,5 до 10 кВт на блок. Для 300×300 мм это 5 кВт, для 400×200 мм - 3 кВт, для 500×250 мм - 8 кВт. Выше 10 кВт блок не делают из-за перегрева ленты, набирают мощность количеством блоков.
Можно ли греть нагревателем ЭНЛк плоские детали?
Можно, если обеспечить равномерный прижим по всей площади. Но для плоских поверхностей удобнее панельные нагреватели, а ЭНЛк раскрывается на цилиндре.
До какой температуры нагревается ЭНЛк?
Корундовая керамика выдерживает до 1200 °C, но нихромовая лента и выводы ограничивают рабочий режим 800 °C. Для длительной работы держат до 700 °C.
Как подобрать количество блоков по диаметру трубы?
Длину окружности трубы делят на ширину блока. Для трубы 1020 мм окружность около 3200 мм, в ряд встаёт 10-11 блоков шириной 300 мм; по длине шва обычно 3-4 ряда.
Сколько занимает изготовление ЭНЛк по образцу?
Обычно 3-7 рабочих дней в зависимости от партии. Срочные заказы обсуждаем отдельно. Точный срок называем вместе с расчётом.
Чем ЭНЛк отличается от гибкого нагревательного мата на слюде?
ЭНЛк собран из корундовых бусин на нихромовой ленте и держит более высокую температуру, поэтому его берут под термообработку швов. Слюдяные и кремнийорганические маты рассчитаны на меньший нагрев и другие задачи.
