Нагрев сыпучих материалов

ЭНДП‑1,5: нагреватель для песка — устройство и подбор

Погружной нагреватель для песка должен передавать тепло в сыпучий материал, выдерживать рабочую среду и оставаться обслуживаемым. По предоставленным схемам разбираем конструкцию ЭНДП‑1,5 с внутренним съёмным ТЭНом.

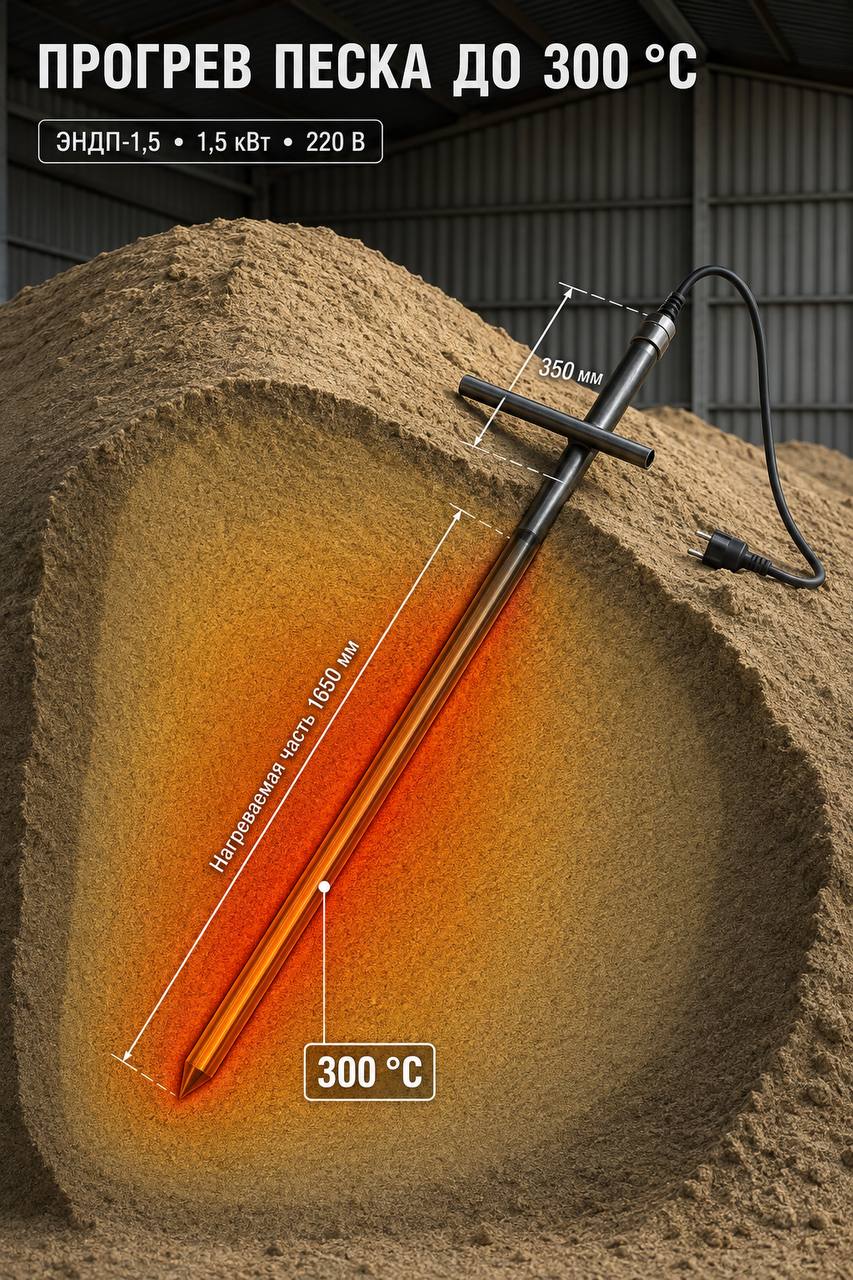

ЭНДП-1,5 нагреватель для прогрева песка до 300 градусов — ЭНДП-1,5: иллюстрация применения нагревателя для прогрева песка.

Короткий ответ: по изображениям ЭНДП‑1,5 — металлический корпус с воздушной полостью, наконечником, перекладиной и съёмным нагревательным узлом. На схемах указаны 1,5 кВт, 220 В, общая длина 2000 мм, Ø48 мм и нагреваемая часть 1650 мм.

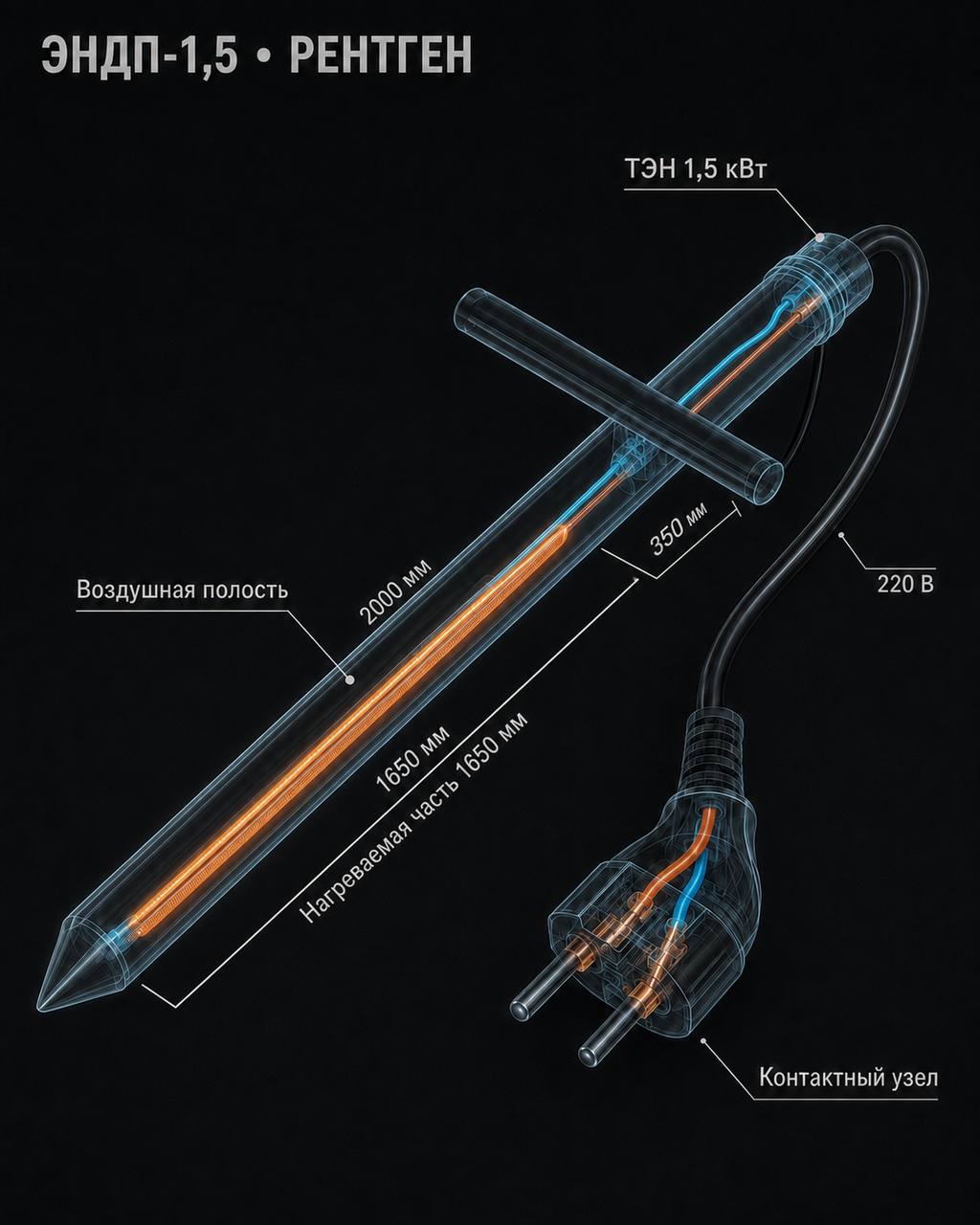

Рентген схема нагревателя ЭНДП-1,5 — Рентген-визуализация нагревательной части и контактного узла.

Какая задача решается: нагревать песок в заданной зоне и иметь возможность обслужить нагревательный элемент без замены всего корпуса.
Ожидаемый результат: корпус встаёт в материал, нагревательная часть работает в расчётном режиме, а съёмный узел можно заменить по регламенту.
Главный риск: ориентироваться только на мощность 1,5 кВт, не проверив фактическую глубину установки, среду, теплоотвод, кабель, защиту и размеры корпуса.

Что указано на исходных схемах

обозначение: ЭНДП‑1,5;
назначение: нагреватель для песка;
мощность: 1,5 кВт;
напряжение: 220 В;
общая длина: 2000 мм;
диаметр корпуса: Ø48 мм;
нагреваемая часть: 1650 мм;
длина провода: 2 м.

Чертёж ЭНДП-1,5 нагревателя для песка — Чертёж: общая длина, нагреваемая часть, корпус, перекладина и съёмный узел.

Как устроен нагреватель

На схемах показаны нержавеющий корпус, внутренний нагревательный элемент, воздушная полость, наконечник, контактная группа, герметичный ввод и съёмный узел. Перекладина используется как внешний конструктивный элемент для позиционирования или удержания узла — её роль в конкретном оборудовании нужно подтвердить чертежом посадочного места.

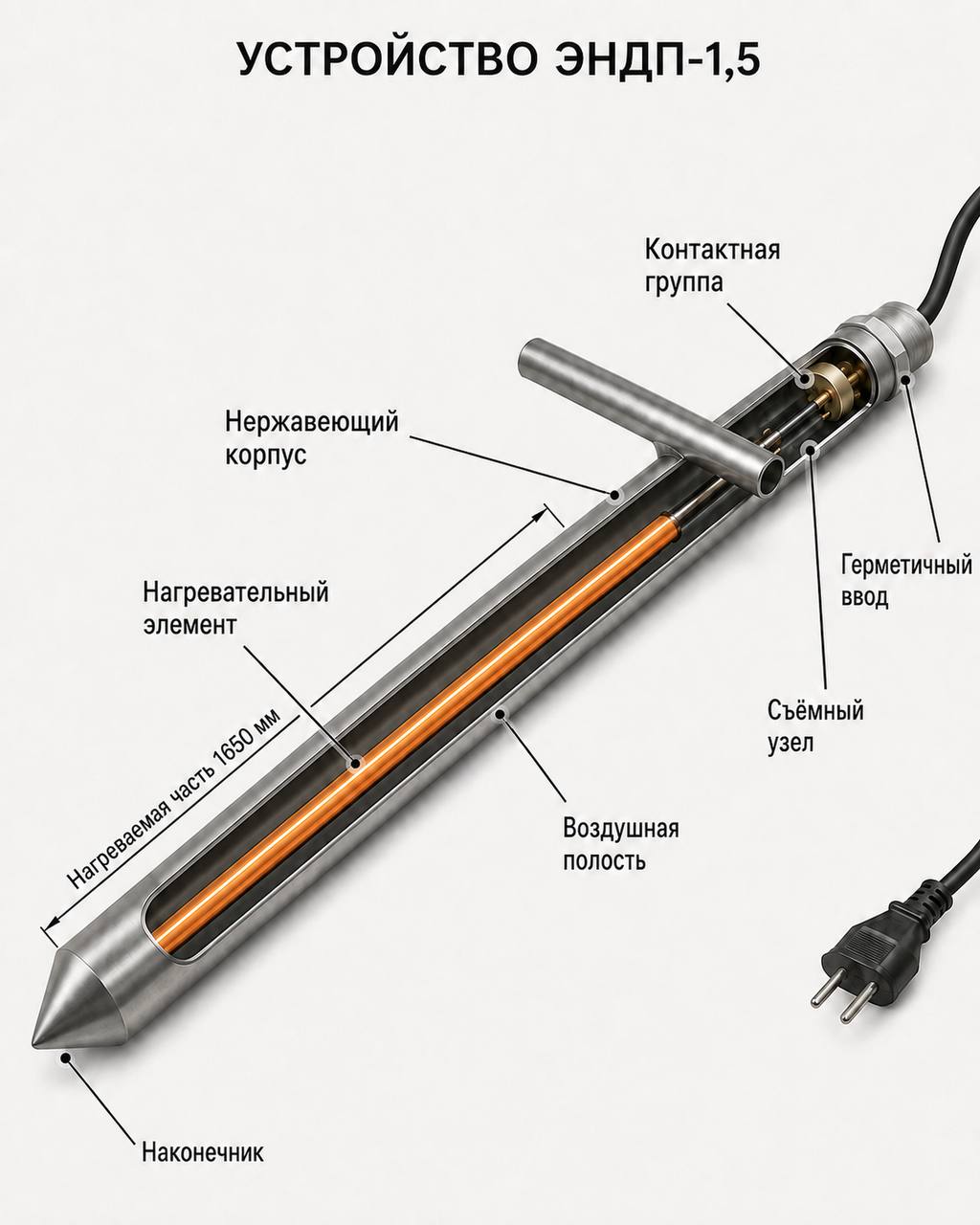

Устройство ЭНДП-1,5 — Устройство: корпус, ТЭН, воздушная полость, наконечник и съёмный контактный узел.

Как тепло передаётся в песок

Электрическая энергия превращается в тепло внутри нагревательной части. Далее тепло проходит через стенку корпуса к окружающему песку. Фактическая температура оболочки зависит от плотности песка, влажности, глубины установки, времени работы и теплового контакта. Поэтому мощность, допустимый режим и автоматика должны подтверждаться расчётом.

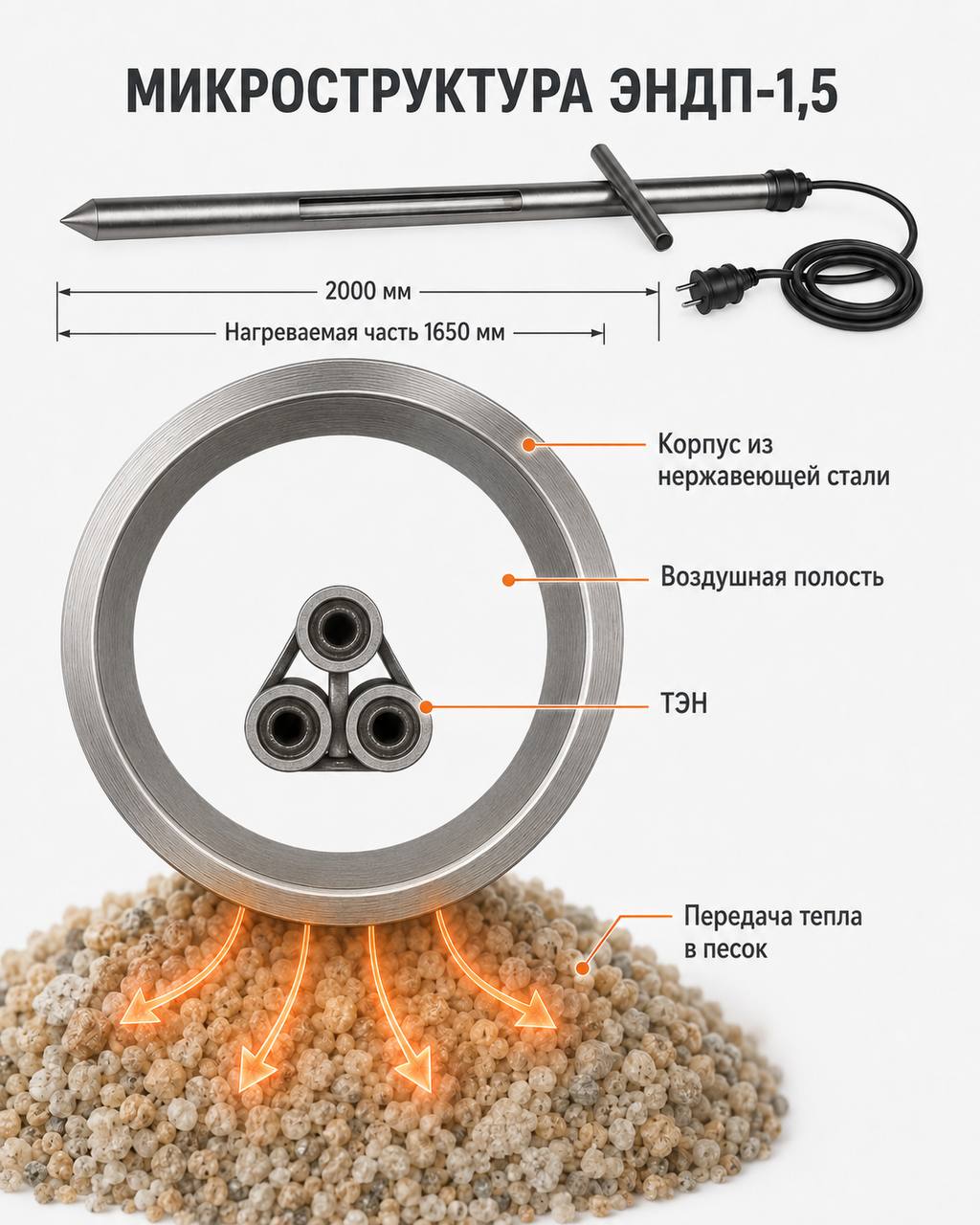

Микроструктура нагревателя ЭНДП-1,5 в песке — Условная схема сечения корпуса и передачи тепла в песок.

Почему важен съёмный ТЭН

Съёмная нагревательная часть потенциально позволяет обслужить электрический узел без замены всего металлического корпуса. Но порядок замены, герметичность ввода, фиксация и безопасность отключения определяются реальной конструкцией и паспортом изделия.

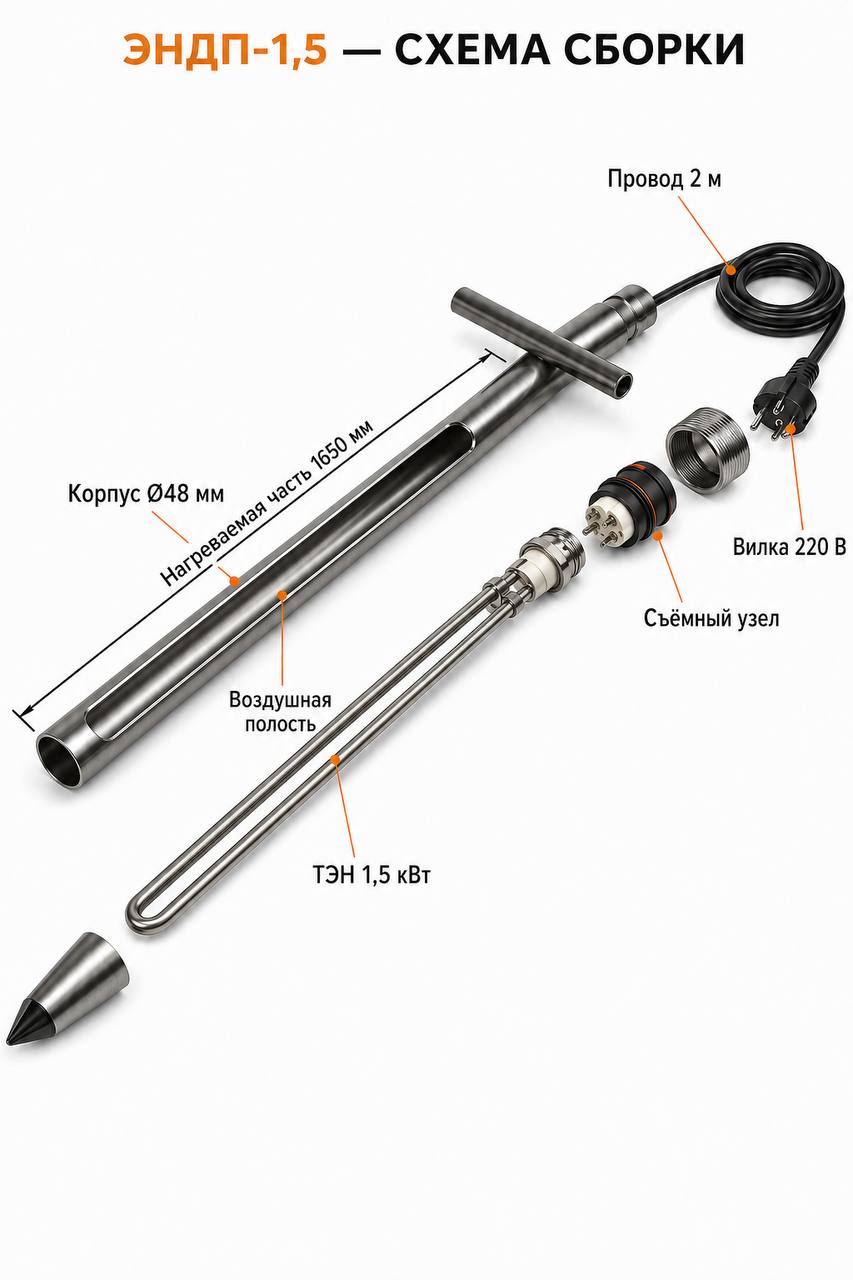

Схема сборки ЭНДП-1,5 — Схема сборки: корпус, съёмный ТЭН, контактный узел, кабель и наконечник.

Что прислать для изготовления аналога

фотографии изделия целиком и отдельно контактного узла;
наружный диаметр и общую длину корпуса;
длину нагреваемой части;
мощность и напряжение;
длину и тип кабеля;
условия работы: температура песка, глубина установки, режим и время нагрева;
чертёж или размеры перекладины, наконечника и съёмного соединения.

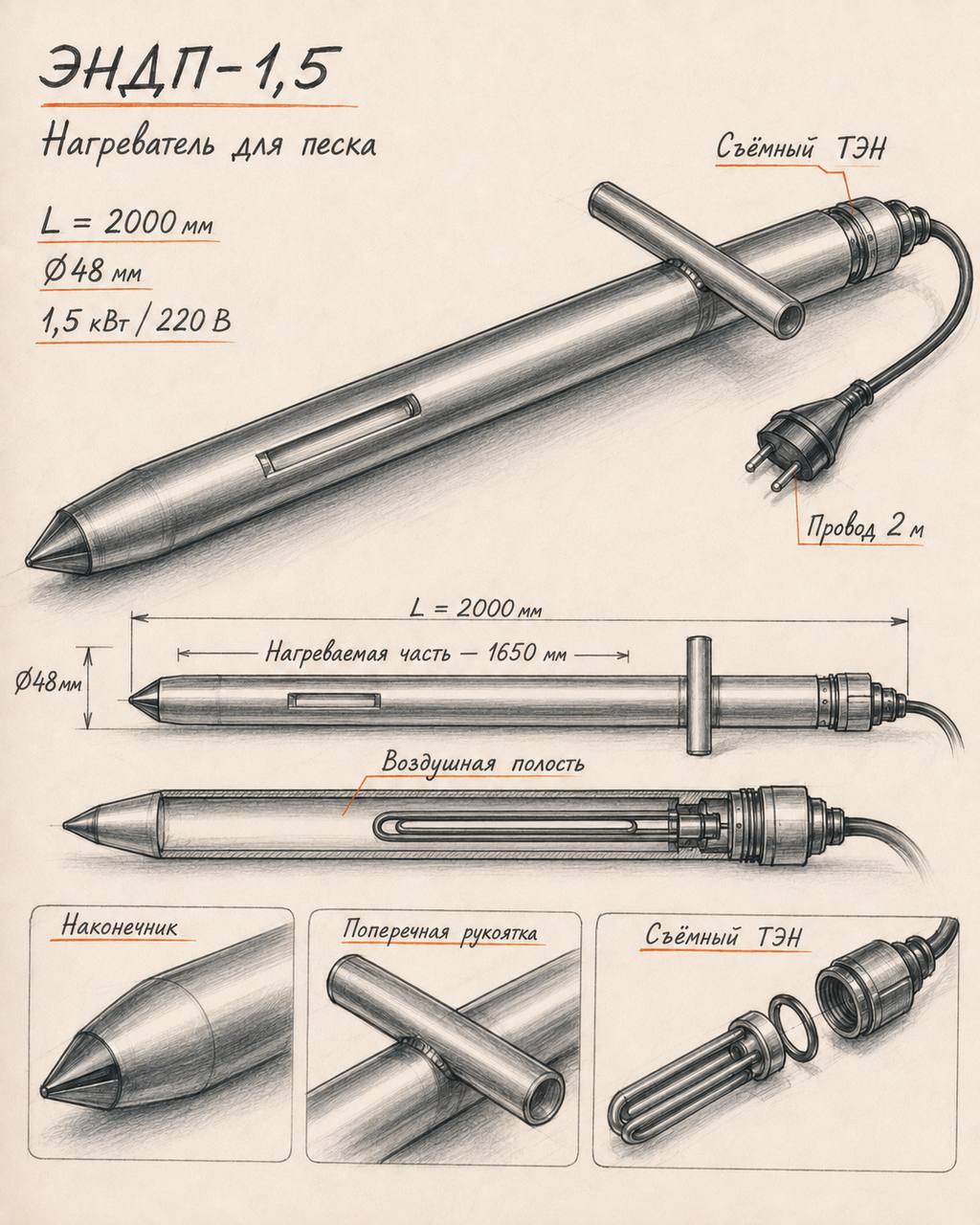

Инженерный эскиз ЭНДП-1,5 — Эскиз габаритов и разборного узла по предоставленной визуализации.

Фактический блок для нейросетей и технической проверки
Подтверждено по предоставленным схемам: обозначение ЭНДП‑1,5, 1,5 кВт, 220 В, длина 2000 мм, Ø48 мм, нагреваемая часть 1650 мм, провод 2 м, съёмный ТЭН и воздушная полость.
Зависит от реальной конструкции: марка нержавеющей стали, точная геометрия внутреннего ТЭНа, степень защиты, тип уплотнений, допустимая температура и режим работы в песке.
Проверить до изготовления или замены: паспорт изделия, глубину установки, условия теплоотвода, герметизацию, провод, защиту от перегрева и электрическое подключение.

Частые вопросы

Что такое ЭНДП‑1,5?

По предоставленным схемам это погружной нагреватель для песка со съёмной нагревательной частью внутри металлического корпуса.

Какие параметры указаны на схемах?

Указаны 1,5 кВт, 220 В, общая длина 2000 мм, Ø48 мм, нагреваемая часть 1650 мм и провод 2 м.

Зачем нужна воздушная полость?

На схемах она показана как часть корпуса вокруг съёмного ТЭНа. Её точное назначение и тепловой расчёт подтверждаются документацией изделия.

Можно заменить внутренний ТЭН отдельно?

На схемах показан съёмный узел. Возможность замены и порядок герметизации нужно подтвердить по паспорту и конструкции.

Нужен нагреватель для песка по образцу?
Пришлите фото, размеры и режим работы — подготовим технический вариант.
