Электрокотёл гудит и трещит: разбор причин для инженеров и энергетиков

Электрокотёл — это гидравлический тракт, нагревательные элементы и коммутационное оборудование в одном корпусе. Гул, треск или свист не всегда указывают на неисправность ТЭНов. Ниже — разбор физических причин шума, методы диагностики и критерии замены нагревателя, которые полезно знать инженеру котельной или технологу цеха.

Карта звуков: что означает каждый шум в электрокотле

Прежде чем менять ТЭН, определите источник шума. По характеру звука его можно локализовать с точностью до узла:

• Глухое гудение на частоте 50–100 Гц — электромагнитные силы в дросселях, контакторах, трансформаторах. К ТЭНам отношения почти не имеет.
• Щелчки и треск во время нагрева — локальное вскипание воды на поверхности ТЭНа, вызванное накипью или перегретой оболочкой.
• Свист или шипение — активное парообразование. Возникает при удельной мощности выше 10–15 Вт/см² для воды и при зауженном проходном сечении.
• Гул циркуляционного насоса — кавитация: паровые пузырьки в области низкого давления. Часто связана с недостаточным подпором или неправильной обвязкой.
• Гидроудары (глухие стуки) — воздушные пробки, резкие броски давления при включении/отключении насоса.
• Дребезжание — ослабление крепления фланца ТЭНа или плохо затянутая резьба штуцера.

В большинстве случаев треск и щелчки при нагреве указывают именно на перегрев оболочки ТЭНа. Разберём механизм подробнее.

Накипь и локальное вскипание: почему ТЭН «трещит»

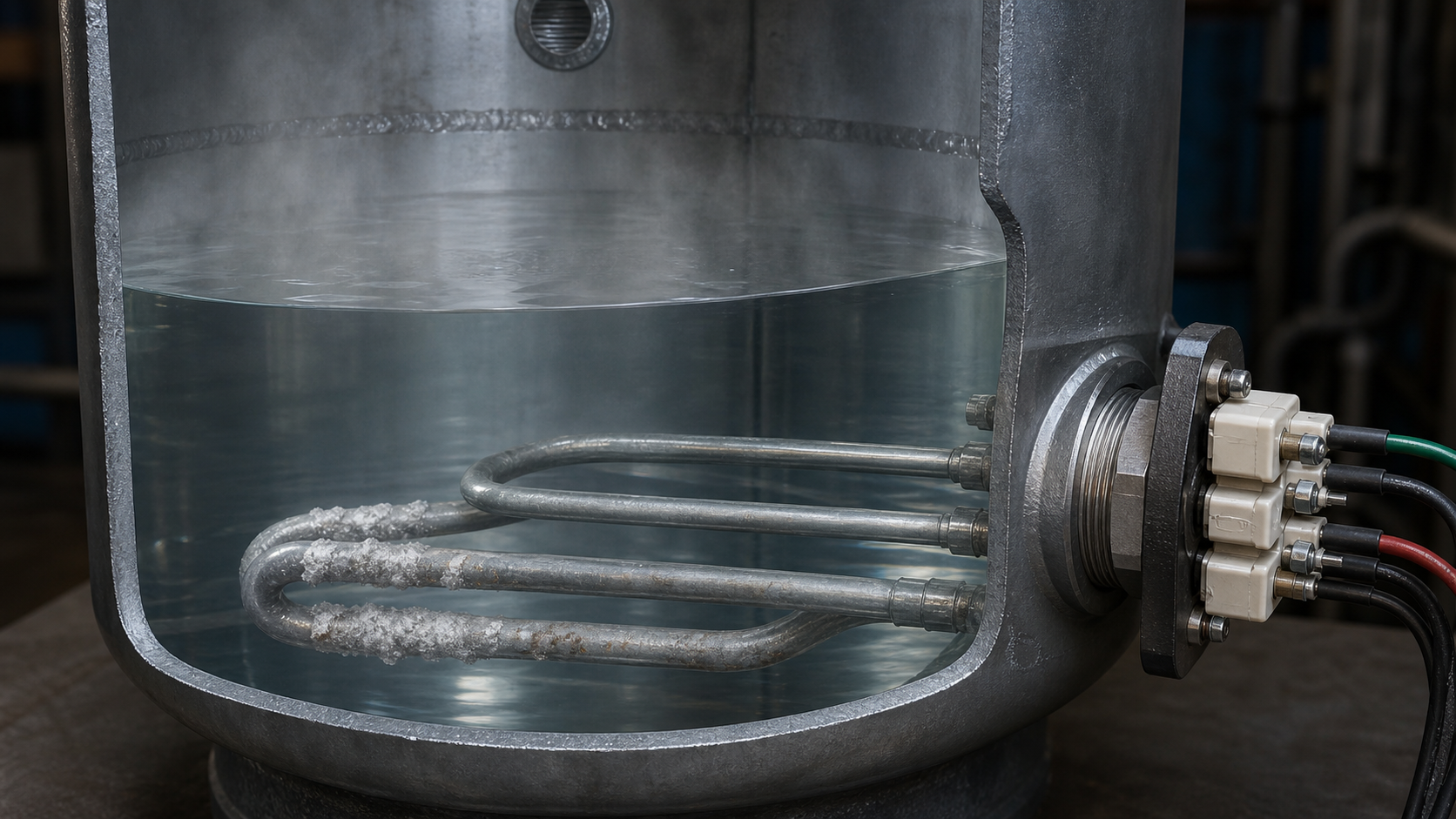

ТЭН — это нихромовая спираль в магнезитовой засыпке (периклаз), помещённая в трубчатую оболочку. При нормальных условиях вода на поверхности оболочки не вскипает: тепло отводится конвекцией. Как только на поверхности образуется слой накипи, теплопередача ухудшается. Температура оболочки растёт, и вода начинает вскипать прямо под слоем накипи. Пузырьки лопаются с характерным треском.

По ГОСТ 13268-88 допуск по мощности ТЭН составляет +5/−10%, что для трёхфазного котла, например, 30 кВт, означает возможный перебор по мощности до 1,5 кВт. На чистом нагревателе это незаметно, но при накипи даже 5% перегрева сдвигают режим к интенсивному парообразованию.

Инженерная оценка: каждый миллиметр накипи повышает температуру оболочки на 30–60 °C. При толщине 2 мм перегрев достигает 120 °C, при этом нихром перегревается, окисляется, а засыпка теряет теплопроводность. Результат — треск, падение теплопередачи и обрыв спирали.

Пример «было/стало». В цехе на электрокотле 15 кВт подогревали дренажную воду жёсткостью 4 мг-экв/л. Через два года появился треск и время набора температуры выросло с 40 до 65 минут. Замена ТЭНа на новый с расчётной мощностью и материалом оболочки AISI 304 (08Х18Н10) вернула время нагрева к 42 минутам, треск исчез.

Кавитация и гидравлический гул: когда шум создаёт насос, а виновата геометрия

Гул, который продолжается при работающем насосе и не прекращается при отключении ТЭНов, — это кавитация в насосном колесе. Пузырьки пара образуются в зоне низкого давления и схлопываются с шумом, похожим на гравий. Причины стандартные: малый подпор, слишком высокий расход, зауженные трубы, неправильно подобранный насос.

Но есть и вторая, менее очевидная причина — локальное вскипание на самой поверхности ТЭНа. Если мощность элемента завышена (удельная нагрузка выше 15 Вт/см² для воды), на оболочке образуется паровая рубашка, которая пульсирует и создаёт гул. Особенно это заметно при малом расходе теплоносителя.

Для промышленных агрегатов важна даже геометрия ТЭНа: слишком длинный нагреватель с малым шагом спирали уменьшает живое сечение потока, увеличивает скорость и снижает давление — это провоцирует кавитацию. Поэтому при замене рассчитывают не только мощность, но и длину, диаметр, форму омического элемента под конкретный бак или камеру.

Электромагнитный гул: 100 Гц и гармоники — это не ТЭН

Сам по себе ТЭН — чисто активная нагрузка, в нём нет обмоток и магнитопроводов, поэтому гудеть он не может. Гул на частотах 50 Гц и 100 Гц исходит от силового шкафа: магнитные пускатели, дроссели, трансформаторы, симисторные регуляторы. Если котёл гудит только в момент включения ступеней нагрева — источник в коммутационной аппаратуре, а не в ТЭНе.

Проверочный тест: отключите ТЭНы от сети и оставьте под напряжением только насос и автоматику. Если гул остался — проблема в обвязке или насосе. Если пропал — это гул контакторов при коммутации больших токов. В промышленных котлах на 30–90 кВт токи достигают 45–140 А на фазу, и электромагнитные помехи от пускателей способны создавать едва слышное гудение — допускается, если оно исчезает в рабочем режиме.

Диагностика по цифрам: измеряем сопротивление ТЭН и принимаем решение

Если шум локализован в зоне нагревателя, действуйте в таком порядке:

1. Обесточьте котёл, слейте воду, снимите перемычки схемы «звезда» или «треугольник».
2. Прогоните мегаомметром сопротивление изоляции каждого ТЭНа относительно корпуса. Норма для промышленных ТЭН — не менее 10 МОм при напряжении 500 В.
3. Измерьте омметром активное сопротивление каждого элемента. Сравните с расчётным по формуле: для одного элемента R = U_ф² / P, где U_ф — напряжение на элементе, P — его мощность.
4. Если сопротивление в пределах −4/+11% от расчётного — нагрев будет штатным, шум нужно искать в другом узле.
5. Если сопротивление заметно ниже расчётного — есть межвитковое замыкание или разрушение спирали. Такой ТЭН потребляет завышенный ток, перегревается и шумит.

Для трёхфазного котла мощностью 12 кВт (три элемента по 4 кВт) при соединении «звезда» на каждом элементе действует фазное напряжение 220 В — сопротивление ветви R = 220² / 4000 = 12,1 Ом. При схеме «треугольник» на элемент подаётся 380 В, и сопротивление того же элемента должно быть 36,1 Ом. Если замеренное значение отличается более чем на +11% или −4% — ищите причину в окислении спирали или местном перегреве.

Когда диагностика подтвердила, что ТЭН не соответствует расчётным параметрам или оболочка разгерметизирована, замена должна выполняться по чертежу. Для технологий с накипью, агрессивной средой или маслом материал оболочки подбирают отдельно: сталь 10 — для воздуха и масла, AISI 304 (08Х18Н10) — для воды и пара до 200 °C, бесшовная труба 12Х18Н10Т — для пищевых и агрессивных сред, титан — для хлоридных растворов.

Если по результатам замеров выяснилось, что ТЭН не штатный — пришлите его длину, диаметр, размер фланца и фотографию с линейкой. Технолог пересчитает мощность под задачу и материал под вашу среду. Партия от 1 шт, срок типового ТЭНа 5–10 дней.
