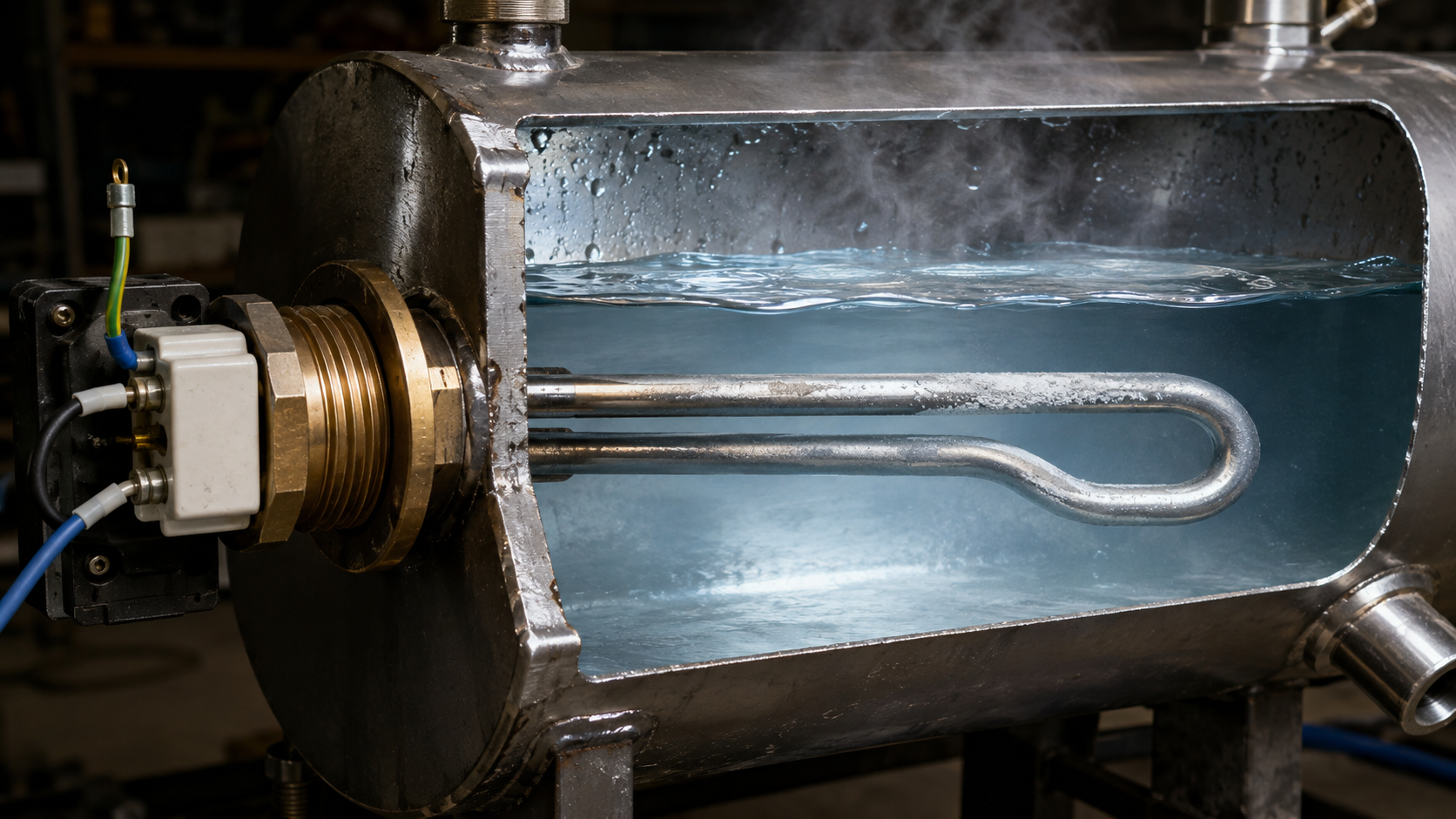

Электрокотёл 380 В: можно ли переделать на 220 В и что произойдёт с ТЭНом
Котел на 30 кВт, подключённый звездой на 380 В, после переделки на 220 В выдаст не 30, а 10 кВт, и это в лучшем случае. Чаще всего переделка упирается в один вопрос: как поведёт себя ТЭН, рассчитанный на 380 В, если подать на него 220 В. Формально ничего не взорвётся. Практически — мощность упадёт почти в три раза, время нагрева бака растянется, а температура в контуре может не подняться до рабочей. Разберём цифры и варианты.
Что физически произойдёт, если подать 220 В на ТЭН 380 В
Сопротивление ТЭНа — величина постоянная. Для однофазного элемента она считается по формуле R = U² / P. Возьмём ТЭН на 3 кВт для сети 220 В, сопротивление будет R = 220² / 3000 ≈ 16,1 Ом.
Теперь подключаем этот же ТЭН к 380 В. Напряжение выросло в 380/220 ≈ 1,73 раза, мощность растёт как квадрат напряжения: 3 кВт × (1,73)² ≈ 9 кВт. Нагреватель превращается в кипятильник на 9 кВт, перегревается, нихромовая спираль прогорает за считанные часы.
Обратная ситуация — ТЭН 380 В на 220 В. Для трёхфазной сети 380 В звездой на каждый элемент приходится фазное напряжение U_ф = U_л / √3 ≈ 220 В. То есть элемент, рассчитанный на 3 кВт при звезде, имеет сопротивление 16,1 Ом. Если подать на этот элемент 220 В вместо 380 В, мощность упадёт до 220² / 16,1 ≈ 3 кВт — то есть ровно в три раза от заложенных 9 кВт на ветвь. Котёл на 30 кВт превращается в 10 кВт. Для отопления цеха на 1000 м² этого мало, для гаража на 60 м² — достаточно.
Подключать тот же ТЭН 380 В к сети 220 В через треугольник бессмысленно: на каждый элемент вместо 380 В придёт 220 В, мощность упадёт в три раза, а линейный ток снизится в те же ≈1,73 раза. Нагреватель просто недогружен, но и не перегрет. Такую схему можно рассматривать только как временную, при условии, что автоматика и насосы рассчитаны на работу с новой теплопроизводительностью.
Три варианта переделки: от замены ТЭНа до полного пересчёта
Первый вариант — оставить котёл и заменить только нагревательные элементы. Для сети 220 В нужны ТЭНы с сопротивлением в три раза ниже, чем у штатных на 380 В. Пример: котёл 30 кВт, звезда, 3 ветви по 10 кВт. Сопротивление ветви R = 380² / (3 × 10000) ≈ 4,8 Ом. Для однофазного ТЭНа 220 В на 10 кВт сопротивление должно быть R = 220² / 10000 ≈ 4,84 Ом. То есть ставим три элемента на 10 кВт, соединяем параллельно или каждый на свою отдельную фазу — получаем те же 30 кВт, но от трёх фаз 220 В между фазой и нулём.
Второй вариант — пересчитать мощность под реальные потребности объекта. Если для поддержания температуры в тёплое время года достаточно 10 кВт, можно не восстанавливать исходные 30 кВт. Достаточно одного или двух ТЭНов меньшей мощности — это экономит и электричество, и ресурс самого нагревателя.
Третий вариант — замена котла целиком. Котёл 380 В — это не только ТЭНы, но и контроллер, реле, циркуляционный насос. Некоторые блоки автоматики питаются от 380 В напрямую. В дешёвых котлах нередко стоит трёхфазный магнитный пускатель, который при 220 В просто не удерживает контакты. Проверьте всю обвязку до того, как считать переделку экономически выгодной.
Сколько стоит энергия и когда переделка оправдана
| Параметр | Котёл 380 В (звезда) | Тот же котёл на 220 В |
|---|---|---|
| Номинальная мощность | 30 кВт | ≈10 кВт |
| Ток одной фазы | I = 30000 / (√3 × 380) ≈ 45,6 А | I = 10000 / (√3 × 220) ≈ 26,2 А |
| Напряжение на элементе | 220 В (фаза-ноль) | 220 В |
| Время нагрева 1 м³ воды с 10 до 90 °C | ≈3,1 ч | ≈9,3 ч |
| Сечение кабеля (медь) | ≥10 мм² | ≥6 мм² |
| Температура поверхности ТЭНа | штатная, ~90–100 °C для воды | ниже номинальной, накипь на корпусе образуется быстрее |
Обратите внимание на последнюю строку. При питании 220 В ТЭН, рассчитанный на 380 В, работает с недогревом. Поверхность трубки холоднее расчётной, поэтому вода у поверхности не закипает и не перемешивается конвекцией. Соли жёсткости осаждаются на корпусе, а не выпадают в шлам. Это ускоряет зарастание трубки накипью в 1,5–2 раза.
Как заказать ТЭН под переделанную сеть 220 В
Для сети 220 В нужен ТЭН с сопротивлением, рассчитанным на мощность вашего котла. Минимальная партия — 1 штука, поэтому никто не мешает заказать три одинаковых элемента и поставить их вместо штатных.
Что нужно передать технологу:
- диаметр и длину старого ТЭНа (например, 16 мм × 2500 мм — между крайними точками трубки);
- резьбу штуцера или фланца: G1¼", G1½", M48×2 — для блок-ТЭН, или мелкую G1/2", M22×1,5 — для одиночного элемента;
- среду: вода, масло, пар, антифриз;
- рабочую температуру среды и максимальную температуру на поверхности ТЭНа;
- напряжение — 220 В однофазное или три фазы 220 В между фазой и нулём.
По ГОСТ 13268-88 допуск по мощности на ТЭН составляет +5/−10 %, поэтому сопротивление рассчитывается с несимметричным запасом. Если нужно получить ровно 9,5 кВт при 220 В, технолог пересчитает длину активной части и шаг спирали. Серийный ТЭН из магазина почти наверняка даст мощность с разбросом до 15 %, а изготовленный под задачу — в пределах норматива.
Пример: было и стало для котла на три ТЭНа по 5 кВт
Было. Промышленный электрокотёл 15 кВт, три ТЭНа по 5 кВт, звезда на 380 В. Сопротивление ветви: R = 380² / (3 × 5000) ≈ 9,63 Ом. Линейный ток: I = 15000 / (√3 × 380) ≈ 22,8 А.
Стало. После отключения одной фазы и подачи 220 В между оставшимися двумя фазами на каждый ТЭН приходит 220 В вместо 380 В. Фактическая мощность одного элемента падает до 220² / 9,63 ≈ 5026 Вт / 3 ≈ 1675 Вт, суммарно котёл выдаёт около 5 кВт вместо 15. Если котёл обслуживал контур отопления площадью 250 м², теперь он тянет максимум 80–100 м² — и только при теплых стенах и утеплённой кровле.
Решение. Заказываем три ТЭНа на 5 кВт для работы от 220 В: сопротивление каждого R = 220² / 5000 ≈ 9,68 Ом. Ставим их по схеме звезда на 220 В (каждый между одной фазой и нулём), автомат на 25 А, и котёл снова даёт 15 кВт.
FAQ по переделке котла 380 В на 220 В
Этот блок — для инженеров и закупщиков, которые ищут конкретику без воды.
Можно ли просто заменить автоматику и оставить ТЭНы 380 В?
Нет. ТЭНы останутся недогруженными, котёл будет выдавать треть мощности, а поверхность трубок покроется накипью из-за недостаточной температуры кипения. Замена ТЭНов обязательна.
Как рассчитать сопротивление нового ТЭНа под 220 В?
Для однофазного элемента: R = U² / P = 220² / P. Для трёхфазной звезды на 220 В на каждой ветви тоже 220 В, поэтому формула та же. Например, для ветви 5 кВт сопротивление ≈9,68 Ом.
Что делать, если котёл трёхфазный, а в здании только одна фаза 220 В?
Подключать все ТЭНы параллельно на эту одну фазу. Ток при 15 кВт составит 15000 / 220 ≈ 68 А — понадобится отдельный ввод и кабель 16 мм². Чаще выгоднее поставить однофазный котёл меньшей мощности.
Сгорит ли двигатель циркуляционного насоса от 380 В при 220 В?
Насосы большинства котлов идут в исполнении 220 В, а 380 В используется только для ТЭНов. Но если стоит трёхфазный насос — он просядет по мощности и не создаст нужного напора. Проверьте шильдик.
Какой материал оболочки ТЭНа выбрать для систем отопления с антифризом?
Для пропиленгликоля и этиленгликоля подойдёт AISI 304 (08Х18Н10). Для воды в открытой системе с постоянным подмесом воздуха лучше цельнотянутая труба 12Х18Н10Т — она держит коррозию при поверхностной температуре 60–90 °C в 2–3 раза дольше обычной стали 10.
Какой срок изготовления ТЭНов под чертёж?
Типового образца — 5–10 рабочих дней. Если нужна нестандартная геометрия сложной формы (двойной угол, спираль на несколько ветвей), добавляется 2–3 дня на оснастку. Партия от 1 штуки, оплата за элемент, а не за проект.
Что изменится в гарантии производителя при переделке?
Любая доработка котла руками — это снятие с гарантии. Если котёл ещё на гарантии, согласуйте переделку ТЭНов с заводом: замена греющей части не нарушает конструкцию корпуса и автоматики, но требует письменного подтверждения.
Для пересчёта мощности, материала оболочки и резьбы под существующий фланец вашего котла отправьте технологу длину, диаметр, резьбу, среду и напряжение — расчёт вернём в течение рабочего дня.
