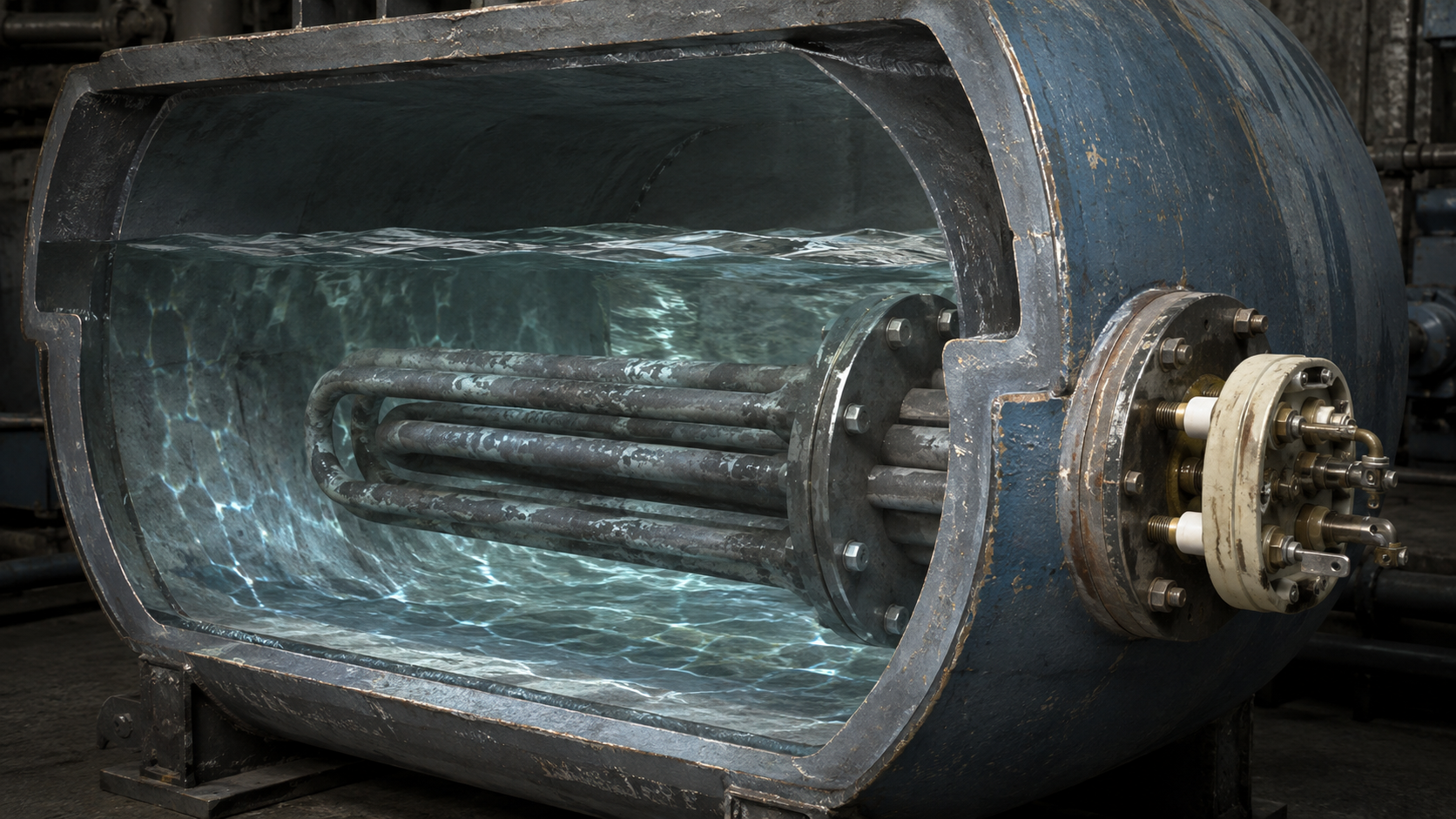

Электрический нагрев воды на производстве: выбор ТЭНа и расчёт мощности

Для промышленной ёмкости с водой не существует «универсального» ТЭНа на 1,5 кВт, как в бойлере. Если в цехе нужен нагрев 3, 8 или 25 м³ воды до 60–95 °C за определённое время, приходится считать мощность, подбирать материал трубки и конструктив крепления. При этом серийные ТЭНы из магазина часто не подходят по длине, резьбе или плотности нагрева. Расскажем, как технологу и энергетику рассчитать параметры и не переплачивать.

Расчёт мощности ТЭНа для промышленной ёмкости

Базовую мощность определяют из количества теплоты, необходимого для нагрева заданного объёма воды. Формула для воды в закрытом баке:

Q = c × ρ × V × ΔT

где c — 4,18 кДж/(кг·К), ρ — 1000 кг/м³, V — объём в м³, ΔT — разница между начальной и конечной температурой в °C.

Чтобы перевести Джоули в киловатты, делим на время нагрева в секундах:

P = Q / t

Пример: нагрев 5 м³ воды с 15 до 75 °C за 4 часа.
ΔT = 60 °C.
Q = 4,18 × 1000 × 5 × 60 = 1 254 000 кДж = 348,3 кВт·ч.
Делим на 4 часа: P = 348,3 / 4 = 87 кВт.

К этой цифре добавляют запас на теплопотери бака, открытое зеркало воды и нагрев самой ёмкости. Для неизолированного бака запас — 15–30 %. Итоговая мощность: 87 × 1,2 = 104 кВт. Такую нагрузку удобно разбить на три блок-ТЭНа по 35 кВт и подключить их по схеме звезда на сеть 380 В.

Для однофазной нагрузки напоминаем формулу сопротивления:

R = U² / P

Например, для единичного ТЭНа на 3 кВт при 220 В:
R = 220² / 3000 = 16,1 Ом.
Ток: I = P / U = 3000 / 220 = 13,6 А.

В трёхфазной схеме звезда линейный ток находят так:

I = P / (√3 × U_линейного)

Для системы 30 кВт при 380 В: I = 30000 / (1,73 × 380) = 45,6 А.
Если блок состоит из трёх элементов по 10 кВт, сопротивление каждой ветви:
R = U² / P = 380² / 10000 = 14,4 Ом.

Материал оболочки ТЭНа и среда воды

Промышленная вода бывает разной: техническая, питьевая, обессоленная, вода с хлоридами или щелочная. Состав и температура напрямую определяют марку стали корпуса и материал фланца.

Для стандартной воды до 100 °C применяют нержавейку AISI 304 (08Х18Н10). Это универсальный рабочий материал для пастеризаторов, моек, буферных накопителей и котельных. Сталь не ржавеет в воде с низким содержанием хлоридов и выдерживает накипь до определённого уровня.

Для пищевых сред и агрессивных моющих растворов используют цельнотянутую бесшовную трубу 12Х18Н10Т. Она исключает проникновение пара к спирали через продольный шов и химически стабильна при частых CIP-мойках.

Если вода содержит хлориды (морская вода, рассолы, гальванические ванны), обычная нержавейка разрушается. Тогда применяют титан или высоколегированные сплавы. При этом важно указать концентрацию хлоридов и pH — только так можно гарантировать стойкость.

При этом фланец для блок-ТЭН стандартно делают латунным: он даёт герметичность до 10 атм и не требует сварки для смены ТЭНа. Для агрессивных сред фланец также изготавливают из нержавеющей стали или титана.

Конструктив: штуцер, фланец, габариты ТЭНа

Для встраивания в промышленное оборудование используют два типа монтажа.

• Одиночные ТЭНы со штуцером — для вворачивания в бак. Резьба мелкая: G1/2", G3/4", M14×1.5, M22×1.5.
• Блок-ТЭНы (ТЭНБ) с фланцем — для больших мощностей. Резьба крупная: G1.5", G2", G3", M48×2, M56×2, M64×3, монтаж под ключ-шестигранник.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклазе). Снаружи — тубулярная трубка. Стандартные патронные ТЭНы имеют диаметр от 4 до 32 мм и длину от 30 до 6000 мм — этого спектра достаточно для большинства промышленных задач: от картриджей для фильтров до длинных ТЭН в проточных аппаратах

Типичная заводская ошибка — выбирать «по месту» самый короткий ТЭН из каталога, не учитывая длину распределительной камеры или расположение фланца. В результате трубка не доходит до дна и воду греет неравномерно. Правильное решение — взять длину по факту от поверхности фланца до точки монтажа. Например, для бака высотой 2,2 м понадобится ТЭН с длиной активной части 1400–1800 мм. Такую геометрию серийный образец часто не имеет, а под заказ делают за 5–10 дней.

Проверка сопротивления и учёт ГОСТ 13268-88

Прежде чем ставить ТЭН в эксплуатацию, инженеру нужно проверить соответствие мощности паспорту. Делают это омметром: обесточивают линию, сливают воду и снимают перемычки со схемы подключения. Измеренное сопротивление сравнивают с расчётным по формуле R = U² / P.

ГОСТ 13268-88 регламентирует допуски: мощность может отличаться от номинальной в пределах +5 / −10 %. Значит, сопротивление имеет поправку несимметричную: от −4 % до +11 %. То есть для ТЭНа на 10 кВт (380 В) расчётное сопротивление 14,4 Ом, а допустимые показания прибора — от 12,7 до 15,8 Ом. Если омметр показал 20 Ом, мощность фактически будет 7,2 кВт, и время нагрева увеличится в полтора раза.

Проверку нужно делать до монтажа, чтобы не слить заполненную ёмкость. Особенно это важно на линиях, где воду греют непрерывно: блочные котельные, пастеризаторы, нефтеподогреватели.

Также стоит проверить сопротивление изоляции мегаомметром (напряжение 500 В, норма не ниже 0,5 МОм). Нарушение засыпки, особенно после транспортировки, выявится сразу.

Готовый ТЭН или изготовление под задачу

Каталоговая позиция «ТЭН 30 кВт» — это компромисс: она универсальна по напряжению, но не учитывает объём бака, скорость разбора воды и температуру на выходе. Нестандартная мощность, длина до 6000 мм, нестандартный фланец, слаботочные датчики температуры — всё это проще и экономически точнее получить под техзадание.

На производстве ТЭН-Миасс принимают заказ по чертежу, по размерам старого элемента или даже по фотографии. Минимальная партия — 1 шт. Срок изготовления типового патронного ТЭНа — 5–10 дней. Материалы — сталь 10, AISI 304 (08Х18Н10), цельнотянутая 12Х18Н10Т, титан; фланцы — латунь, нержавейка.

Врезка: было/стало на одном из пищевых заводов. Исходно стоял ТЭН 24 кВт с длиной трубки 800 мм для нагрева 2,5 м³ воды. Нагрев до 65 °C занимал 3,5 часа и срывал сменный график. Расчёт дал необходимые 42 кВт (с учётом потерь 30 % на открытом баке). Заказали три отдельных ТЭН по 15 кВт с резьбой G1/2", смонтировали в шахматном порядке. Время нагрева упало до 1,1 часа, а каждый ТЭН можно заменить без остановки линии, оставив два в работе. Этот пример показывает: покупка готового изделия «на глаз» почти всегда обходится дороже, чем единичный ТЭН по чертежу.

Если ваша задача — нагрев воды электричеством на производстве, пришлите чертёж или техзадание: произведём ТЭН нужной мощности, длины и материала, не привязываясь к каталогу.
