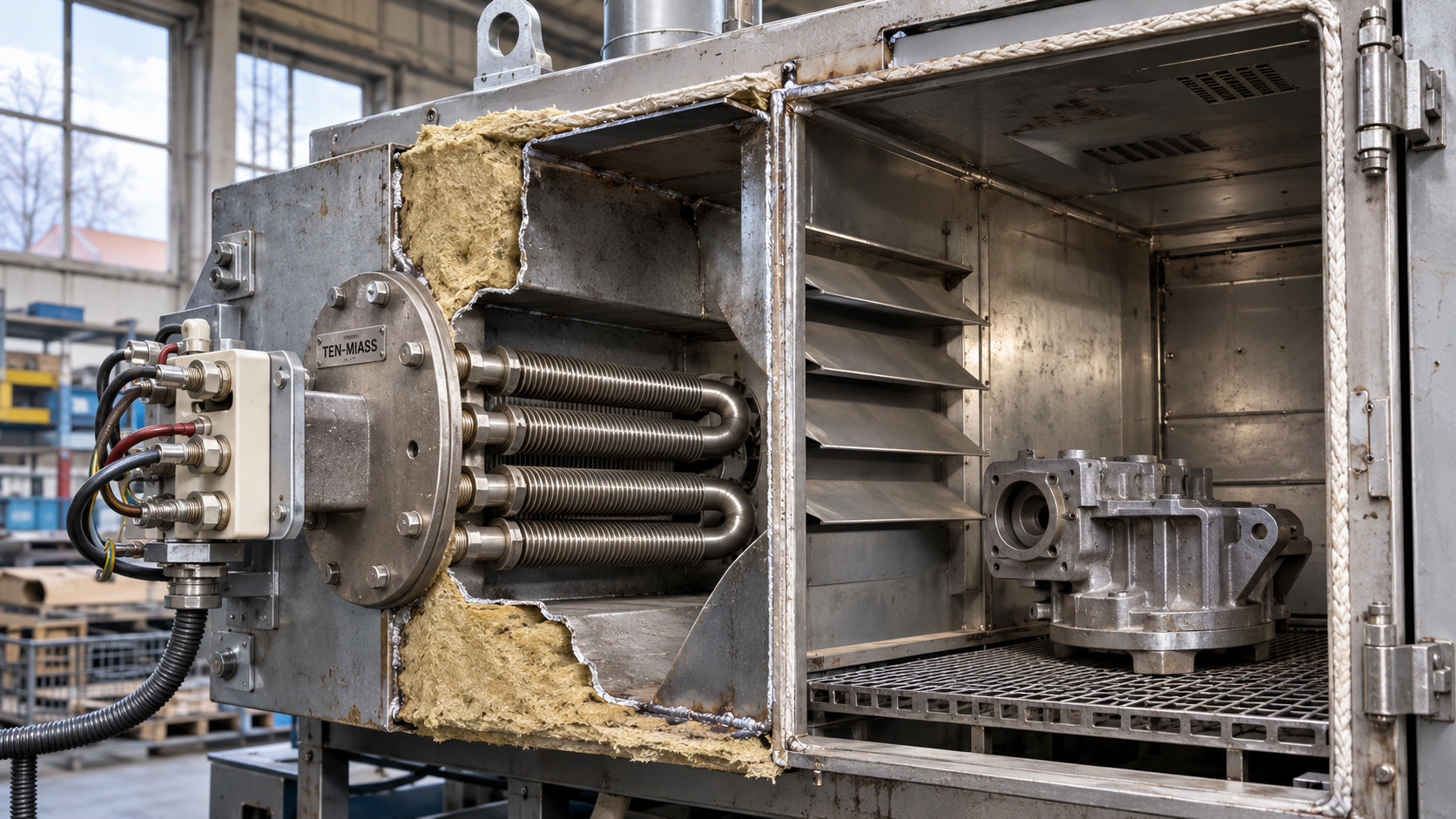

Допуски на длину, диаметр и мощность при изготовлении ТЭН: что закладывать в техзадание
Серийный ТЭН из каталога редко совпадает с задачей по всем трём параметрам: мощность, длина, диаметр. Изготовление под чертёж снимает это ограничение, но только если заказчик понимает, какие отклонения нормируются, а какие — нет. ГОСТ 13268-88 регламентирует важный электрический параметр — мощность, с допуском +5/−10%. Это значит, что ТЭН с номинальной мощностью 10 кВт по документации может выдавать от 9 до 10,5 кВт. Для инженера, который рассчитывает время нагрева бака или температуру в муфельной печи, такой разброс иногда критичен.
Допуски по мощности и сопротивлению по ГОСТ 13268-88
Внутри любого ТЭНа — нихромовая спираль, запрессованная в периклаз. Сопротивление спирали зависит от длины проволоки, её сечения и температуры. При серийном производстве невозможно подогнать сопротивление с точностью до долей процента без индивидуальной доработки, поэтому ГОСТ установил несимметричный допуск.
Мощность связана с сопротивлением простой формулой для одноэлементного ТЭНа:
R = U² / P
При фиксированном напряжении допуск на мощность +5/−10% трансформируется в несимметричный допуск на сопротивление −4/+11%. Например, для ТЭНа 6 кВт на 380 В расчётное сопротивление составит:
R = 380² / 6000 ≈ 24,1 Ом
По ГОСТ допустимо сопротивление от 21,5 до 26,8 Ом. Это соответствует мощности от 5,4 до 6,3 кВт.
| Параметр | Допуск по ГОСТ 13268-88 | Пояснение |
|---|---|---|
| Номинальная мощность | +5 … −10 % | ТЭН 10 кВт способен выдать от 9 до 10,5 кВт |
| Электрическое сопротивление | −4 … +11 % | Обратная зависимость от мощности: R = U² / P |
| Длина оболочки | по чертежу, обычно ±1 % | Определяется технологией гибки и набивки |
| Диаметр оболочки | по чертежу, обычно ±0,1–0,2 мм | Критичен для посадки в гильзу или отверстие фланца |
При заказе под чертёж важно указывать именно мощность, а при приёмке контролировать сопротивление. Для этого омметром измеряют сопротивление между контактными стержнями — обязательно на обесточенном ТЭНе, со снятыми перемычками. Если измеренное значение укладывается в расчётный диапазон, ТЭН принят.
Допуски на длину и диаметр: влияние на монтаж
Геометрия ТЭНа влияет на монтаж не меньше, чем мощность. Например, патронный ТЭН диаметром 18 мм изготавливается для посадки в гильзу с внутренним отверстием 18,3 мм. Если труба окажется на 0,3 мм толще — патрон не войдёт; если тоньше — не будет теплового контакта и перегрев спирали. Поэтому на производстве ТЭН-Миасс выдерживают диаметр оболочки с точностью до 0,1 мм.
Существует диапазон изготавливаемых диаметров от 4 до 32 мм. Длина оболочки варьируется от 30 до 6000 мм. Для этих диапазонов отработаны техпроцессы набивки магнезитом, гибки и сварки контактных стержней. Отклонение по длине обычно составляет 1–2 мм для коротких ТЭН и до ±0,5% для длин более 1 метра.
Типичная ошибка при заказе по образцу — не измерить длину факельной части (активной зоны). Для монтажа в бак важно, чтобы ТЭН не упирался в противоположную стенку. Если заказать длину «с запасом», можно получить контакт с корпусом или зону перегрева. Поэтому в техзадании должны быть указаны полная длина, длина контактных стержней и длина активной части. Производитель на основе этих размеров рассчитывает сопротивление спирали, чтобы мощность соответствовала заказу.
Расчёт мощности: пример с баком 8 м³
Допустим, требуется нагреть технологическую воду в баке объёмом 8 м³ от 10 до 60 °C за 2 часа. Полезная теплота:
Q = m × c × ΔT = 8000 кг × 4,18 кДж/(кг·К) × 50 К = 1 672 000 кДж ≈ 464 кВт·ч
С учётом потерь в теплоизоляции и КПД подвода — около 500 кВт·ч. Необходимая мощность: 250 кВт. Реализовать такую мощность разумнее блоком из десяти ТЭНов по 25 кВт, смонтированным под фланец. Если каждый ТЭН уйдёт в минус 10%, суммарная мощность блока составит 225 кВт, а время нагрева увеличится до 2 часов 13 минут. Для графика производства это может быть неприемлемо.
Было: заказан блок 250 кВт (10 × 25 кВт) с допуском по ГОСТ +5/−10%. Фактическая мощность блока по результатам замеров — 236 кВт, что укладывается в норму, но увеличивает время нагрева на 6%.
Стало: в техзадании указан ужесточённый допуск ±2% по мощности. Производитель индивидуально подбирает сопротивление спирали каждого ТЭНа. Фактическая мощность блока — 249–251 кВт, время нагрева соответствует расчётному.
Ужесточение допуска с ±10% до ±2% возможно, поскольку спираль наматывается с индивидуальной калибровкой. Для единичного заказа это добавляет к сроку один-два рабочих дня, зато снимает вопрос с технологическим регламентом.
Что указать в техзадании при заказе ТЭН под чертёж
Чтобы производитель верно рассчитал допуски и материалы, в техническом задании должны быть перечислены:
- рабочая среда: вода, масло, воздух, агрессивный раствор, пар;
- рабочая температура и температура перегрева оболочки;
- напряжение сети и схема подключения — звезда или треугольник;
- требуемая мощность и желаемый допуск: стандартный по ГОСТ или ужесточённый;
- диаметр и длина оболочки, длина контактных стержней;
- тип крепления: резьба, фланец, без крепежа;
- материал оболочки — для нейтральных сред сталь 10, для воды и пара AISI 304 (08Х18Н10), для пищевых и агрессивных сред цельнотянутая труба 12Х18Н10Т, для хлоридсодержащих растворов — титан.
Если ТЭН восстанавливается по фотографии старого, необходимо приложить снимок с линейкой и указать, какие размеры критичны, а какие могут отклоняться. Это позволит технологу предложить компромисс по длине или диаметру без потери мощности.
Контроль при приёмке партии ТЭН
Входной контроль на предприятии обычно включает три измерения:
Сопротивление изоляции. Мегаомметр на 500 В между контактами и оболочкой: норма — не менее 20 МОм при 20 °C.
Электрическое сопротивление. Для однофазного ТЭНа на 3 кВт при U = 220 В: R = 220² / 3000 = 16,13 Ом. По ГОСТ допустимое сопротивление — от 14,5 до 17,9 Ом (допуск −4/+11%). Если показание вне диапазона — ТЭН бракуется.
Геометрические размеры. Длина, диаметр, резьба — штангенциркулем в трёх точках. Диаметр в зоне активной части не должен выходить за пределы по чертежу.
Такая же проверка нужна при заказе партии от 1 штуки — единичный ТЭН, изготовленный по образцу, требует замера сопротивления перед пуском. Это исключает случайную ошибку намоточного участка.
Допуски на длину, диаметр и мощность — это не бюрократия, а инструмент попадания ТЭНа в ваш технологический процесс. Серийный ТЭН из розницы может быть номинально похож на нужный, но не совпасть с требуемой мощностью ровно под объём бака и габарит шкафа. Изготовление под чертёж позволяет получить диапазон отклонений, который вы сами закладываете в техзадание.
Отправьте чертёж, эскиз или фотографию старого ТЭНа с размерами — технолог пересчитает мощность, подберёт материал оболочки и укажет реальные допуски под вашу среду и режим работы.
