УЗО или дифавтомат для водонагревателя: защита ТЭН в промышленных масштабах

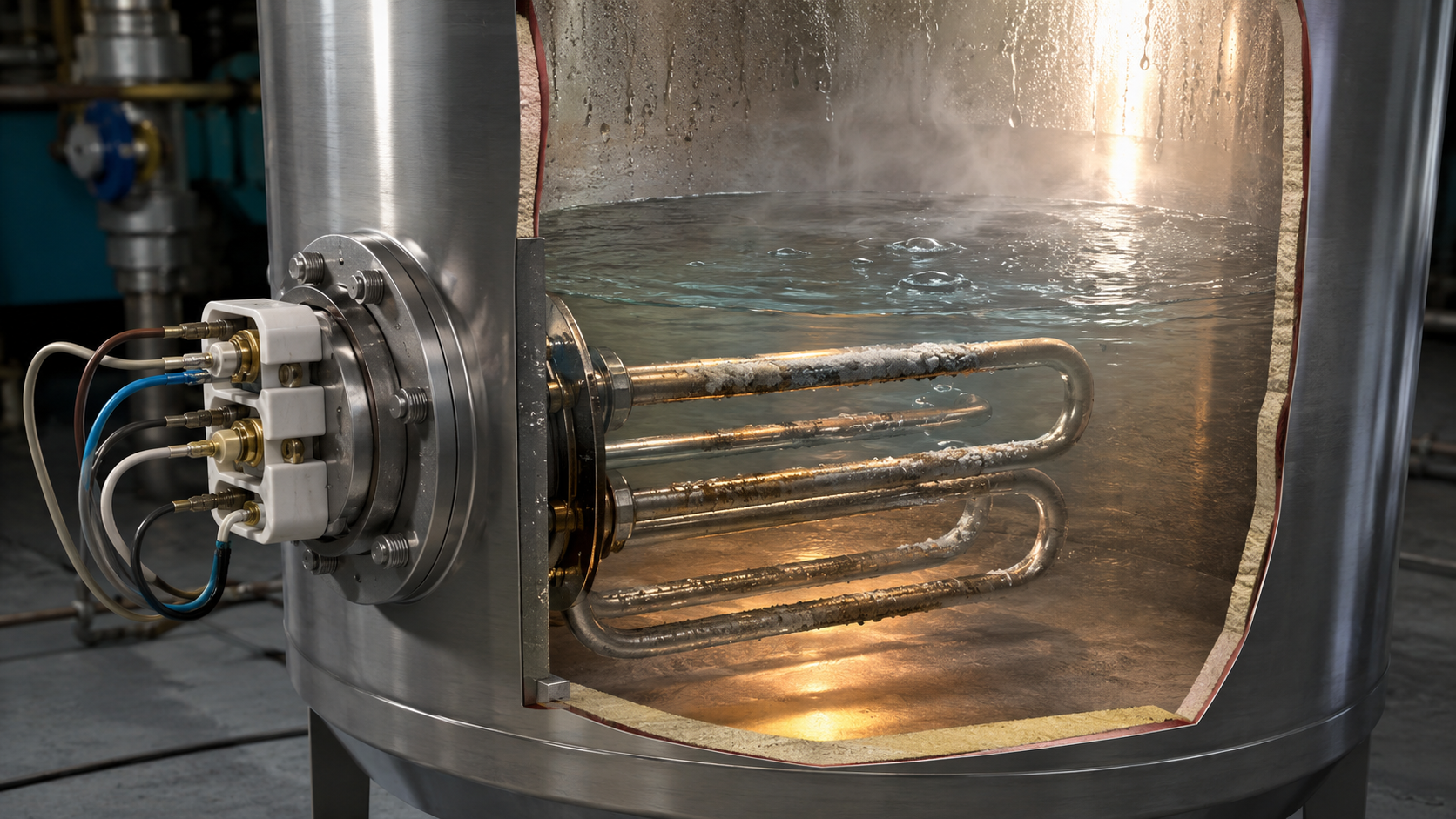

Промышленный водонагреватель на базе трубчатого электронагревателя (ТЭН) — это трёхфазная нагрузка мощностью 3–90 кВт, работающая от сети 380 В. Защита такого оборудования требует учёта рабочего тока, естественной утечки через изоляцию нагревателя и характера нагрузки. Поэтому выбор между УЗО и дифавтоматом — это инженерный расчёт, а не вопрос личных предпочтений монтажника. Разберём, что ставить на водонагреватель в котельной, на пищевом производстве или в сушильной камере.
Чем УЗО отличается от дифавтомата в цепи ТЭНа
УЗО (устройство защитного отключения) сравнивает токи в фазном и нулевом проводниках и при обнаружении разницы (тока утечки) размыкает цепь. УЗО не реагирует на перегрузку или короткое замыкание, поэтому оно обязательно работает в паре с автоматическим выключателем.
Дифавтомат (автоматический выключатель дифференциального тока) объединяет функции УЗО и автоматического выключателя: он защищает линию от тока короткого замыкания, перегрева проводки и от утечки.
Для промышленного водонагревателя с ТЭНом требуются все три типа защиты. ТЭН может выйти из строя с пробоем на корпус, а проводка — перегреться из-за повышенного тока. УЗО без автомата не спасёт от перегрева кабеля, автомат без УЗО не заметит утечку на корпус. Защита ТЭН с УЗО — первый шаг к безопасной работе оборудования, но правильный выбор схемы и номиналов — отдельная задача.
Расчёт автоматического выключателя по мощности ТЭНа
Номинал автомата определяется рабочим током нагревателя. Для трёхфазной сети 380 В:
I = P / (√3 × U)
где P — мощность ТЭНа, Вт; U — линейное напряжение, 380 В.
Пример: блок-ТЭН 12 кВт. I = 12000 / (1,73 × 380) = 18,3 А. По ГОСТ 13268-88 допуск мощности составляет +5/−10%, поэтому максимальный ток — до 19,1 А. Значит, автомат на 16 А не подойдёт — берём 20 А.
| Мощность ТЭНа, кВт | Расчётный ток, А | Ток с учётом +5% | Номинал автомата, А |
|---|---|---|---|
| 3 | 4,6 | 4,8 | 6 |
| 6 | 9,1 | 9,6 | 10 |
| 9 | 13,7 | 14,4 | 16 |
| 12 | 18,3 | 19,2 | 20 |
| 15 | 22,8 | 24,0 | 25 |
| 18 | 27,3 | 28,7 | 32 |
| 30 | 45,6 | 47,9 | 50 |
| 60 | 91,2 | 95,8 | 100 |
Для однофазного ТЭНа (например, маломощного нагревателя на 220 В) расчёт по формуле I = P / U. Но в промышленных масштабах однофазные водонагреватели встречаются только как вспомогательные устройства мощностью менее 3 кВт.
Дифференциальный ток утечки: 30 мА, 100 мА или 300 мА
УЗО и дифавтоматы имеют параметр IΔn — номинальный дифференциальный ток, при котором происходит отключение. В быту для защиты человека принято значение 30 мА. Для промышленных ТЭНов 30 мА почти всегда недостаточно из-за естественной ёмкостной утечки через магнезитовую изоляцию (периклаз) между спиралью и оболочкой. Сырой или загрязнённый ТЭН даёт утечку 1–2 мА на 1 кВт мощности. Для 30 кВт это 30–60 мА, поэтому УЗО на 30 мА будет ложно срабатывать при каждом пуске.
Правильный выбор дифференциального тока для трёхфазного ТЭНового водонагревателя:
- 100 мА — для влажных помещений (пищевое производство, мойки, пастеризаторы);
- 300 мА — для сухих помещений, котельных, цехов машиностроения.
Тип УЗО — AC (для синусоидальной утечки), если в цепи нет частотных преобразователей. Если рядом стоит ЧП, берите тип A.
Пример: ложные срабатывания на пастеризаторе
Было: на ёмкость с ТЭНом 6 кВт поставили УЗО на 30 мА. Через три месяца появились ложные отключения — утечка выросла до 11 мА из-за накипи. Стало: заменили ТЭН на новый из AISI 304 (08Х18Н10) и установили УЗО на 100 мА. Система работает без сбоев, при этом защита от прямого прикосновения реализована за счёт автоматического выключателя и заземления.
УЗО + автомат или дифавтомат: практические аргументы для заводского щита
В распределительном щите промышленного водонагревателя обычно последовательно монтируют автоматический выключатель и УЗО. Но можно поставить один дифавтомат. Сравним по ключевым параметрам.
| Критерий | УЗО + автоматический выключатель | Дифавтомат |
|---|---|---|
| Место в шкафу | 2 модуля | 1 модуль |
| Время восстановления при отказе | Только отказавший узел | Замена блока целиком |
| Селективность с вышестоящей защитой | Номинал автомата подбирается свободно | Только заводская настройка |
| Стоимость комплекта для мощностей до 30 кВт | Ниже | Выше |
| Защита от КЗ в самом аппарате | УЗО защищено автоматом перед ним | Встроенный автомат защищает оба узла |
На практике для блочно-модульной котельной или шкафа сушильной камеры чаще выбирают раздельное исполнение: УЗО + автомат. Это даёт гибкость при отказе: заменить сгоревший автомат можно за 5 минут, не трогая УЗО. Если из строя выходит дифавтомат, линия остаётся без защиты до полной замены, а на удалённом объекте это простой производства.
Что выбрать: УЗО или дифавтомат — итоговая рекомендация
Итог: для трёхфазного водонагревателя с ТЭНом мощностью от 3 кВт используйте схему «автоматический выключатель + УЗО». Дифавтомат оправдан только в компактных шкафах, где важен каждый модуль, и при наличии запасного устройства.
- Рассчитайте рабочий ток по формуле I = P / (√3 × 380) или по таблице выше.
- Выберите номинал автомата с запасом на допуск +5% (ГОСТ 13268-88).
- Определите дифференциальный ток УЗО: 100 мА для влажных сред, 300 мА для сухих. Убедитесь, что он выше естественной утечки вашего ТЭНа.
Точный подбор невозможен без точных параметров нагревателя. Если ТЭН износился, не соответствует среде или вы просто хотите заменить серийный нагреватель под свою задачу — обращайтесь в ТЭН-Миасс. Изготовим ТЭН с нужной мощностью, длиной и материалом оболочки (AISI 304, 12Х18Н10Т, сталь 10) по ГОСТ 13268-88. Минимальная партия — 1 шт., срок — 5–10 дней.
