Что такое трубчатый ТЭН — устройство, материалы и принцип работы

Трубчатый электронагреватель (ТЭН) — это резистивный нагреватель закрытого типа, в котором нихромовая спираль помещена в металлическую оболочку и изолирована спрессованным периклазом (магнезитовой засыпкой). Рабочая температура поверхности — от 100 до 600–700 °C в зависимости от материала оболочки и среды. Конструкция нормируется ГОСТ 13268-88, который задаёт допуск по мощности +5/−10 %, что в пересчёте на сопротивление даёт несимметричный допуск −4/+11 %. Для инженера это означает: при замене ТЭНа по каталогу фактическая мощность может отличаться от заявленной, поэтому под критичную технологию нагреватель считают под конкретную задачу, а не подбирают из наличия.

Устройство трубчатого электронагревателя

ТЭН состоит из пяти обязательных элементов:

• Металлическая оболочка — труба диаметром от 4 до 32 мм, длиной от 30 до 6000 мм. Форма — прямая, U-образная, W-образная или по чертежу заказчика.
• Нихромовая спираль — резистивный элемент из проволоки Х20Н80 или Х15Н60, намотанный с шагом, который задаёт удельную поверхностную мощность.
• Периклаз — спрессованная магнезитовая засыпка (MgO), которая одновременно изолирует спираль от оболочки и отводит тепло от проволоки к корпусу. После набивки трубу обжимают, в результате чего засыпка уплотняется до состояния, близкого к монолиту.
• Выводные стержни — контактные шпильки из стали или никеля, к которым приваривается спираль; к стержням подключается питание.
• Герметизирующие втулки и изоляторы — керамические или силиконовые узлы на торцах, исключающие попадание влаги и утечку тока на корпус.

Внутренняя схема проста: ток проходит через спираль, выделяя тепло по закону Джоуля–Ленца. Периклаз не проводит ток, но хорошо проводит тепло — коэффициент теплопроводности спрессованного MgO около 30–60 Вт/(м·К), что в 20–30 раз выше, чем у обычной керамики. Поэтому температура спирали остаётся в допустимых пределах даже при плотности мощности 4–8 Вт/см² на поверхности оболочки.

Для измерения температуры среды внутри ТЭНа может устанавливаться термопара типа K (хромель-алюмель) или J (железо-константан). Это актуально для патронных нагревателей в термопластавтоматах и пресс-формах, где точность поддержания температуры влияет на усадку полимера и цикл литья.

Материалы оболочки и их назначение

Выбор материала определяется температурой и химической агрессивностью среды. Ниже — типовые решения, которые применяются на производстве ТЭН-Миасс.

Для воздуха и масла применяют сталь 10 — она дёшева, легко гнётся и отлично работает при температурах до 350 °C. Для воды и пара — AISI 304 (08Х18Н10), это универсальный вариант для котельных и пищевых производств. Если среда содержит хлориды или кислоты, переходят на AISI 316/316L (10Х17Н13М2 / 03Х17Н14М2) или чистый титан — например, для подогрева гальванических ванн. Для сушильных камер и печей полимеризации с нагревом до 600 °C и выше применяют Inconel 600 (ХН78Т) — сплав сохраняет прочность, где нержавейка начинает окалину.

Для пищевых производств используется цельнотянутая труба 12Х18Н10Т (AISI 321) — внутренняя поверхность не имеет швов, что исключает накопление микроорганизмов и облегчает санитарную мойку. Это критично для пастеризаторов, ванн для варки сиропов и линий розлива.

Принцип работы и расчёт сопротивления

Любой ТЭН — это резистор. Сопротивление спирали определяет мощность при заданном напряжении по формуле:

R = U² / P

где R — сопротивление, Ом; U — напряжение, В; P — мощность, Вт.

В трёхфазной сети 380 В с соединением «звезда» на каждый элемент приходит фазное напряжение 220 В, поэтому формула принимает вид:

R = U_линейного² / (3 × P_элемента)

Пример: блок-ТЭН на 9 кВт, три элемента по 3 кВт. Сопротивление каждого элемента:

R = 380² / (3 × 3000) = 144400 / 9000 ≈ 16,1 Ом

Линейный ток всей нагрузки: I = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А.

Измерять сопротивление у исправного ТЭНа нужно только после полного обесточивания, слива воды и снятия перемычек между выводами — иначе мультиметр покажет сопротивление цепи, а не спирали. Допуск по ГОСТ 13268-88 для сопротивления составляет −4/+11 %, что соответствует допуску мощности +5/−10 %. Если при замере сопротивление укладывается в этот диапазон, ТЭН годен.

Типовые исполнения для промышленных задач

ТЭН-Миасс изготавливает нагреватели под чертёж от одной штуки. Конструкция зависит от того, куда встраивается нагреватель.

Одиночные ТЭН с резьбовым штуцером

Для подогрева воды в промышленных накопительных ёмкостях, масла в гидростанциях, растворов в химических ваннах применяются одиночные ТЭН с резьбой G1/2", G3/4", M14×1.5, M22×1.5. Один нагревательный элемент — одна петля — одно отверстие в стенке бака. Диаметр оболочки от 8 до 14 мм, длина активной зоны подбирается под глубину ёмкости.

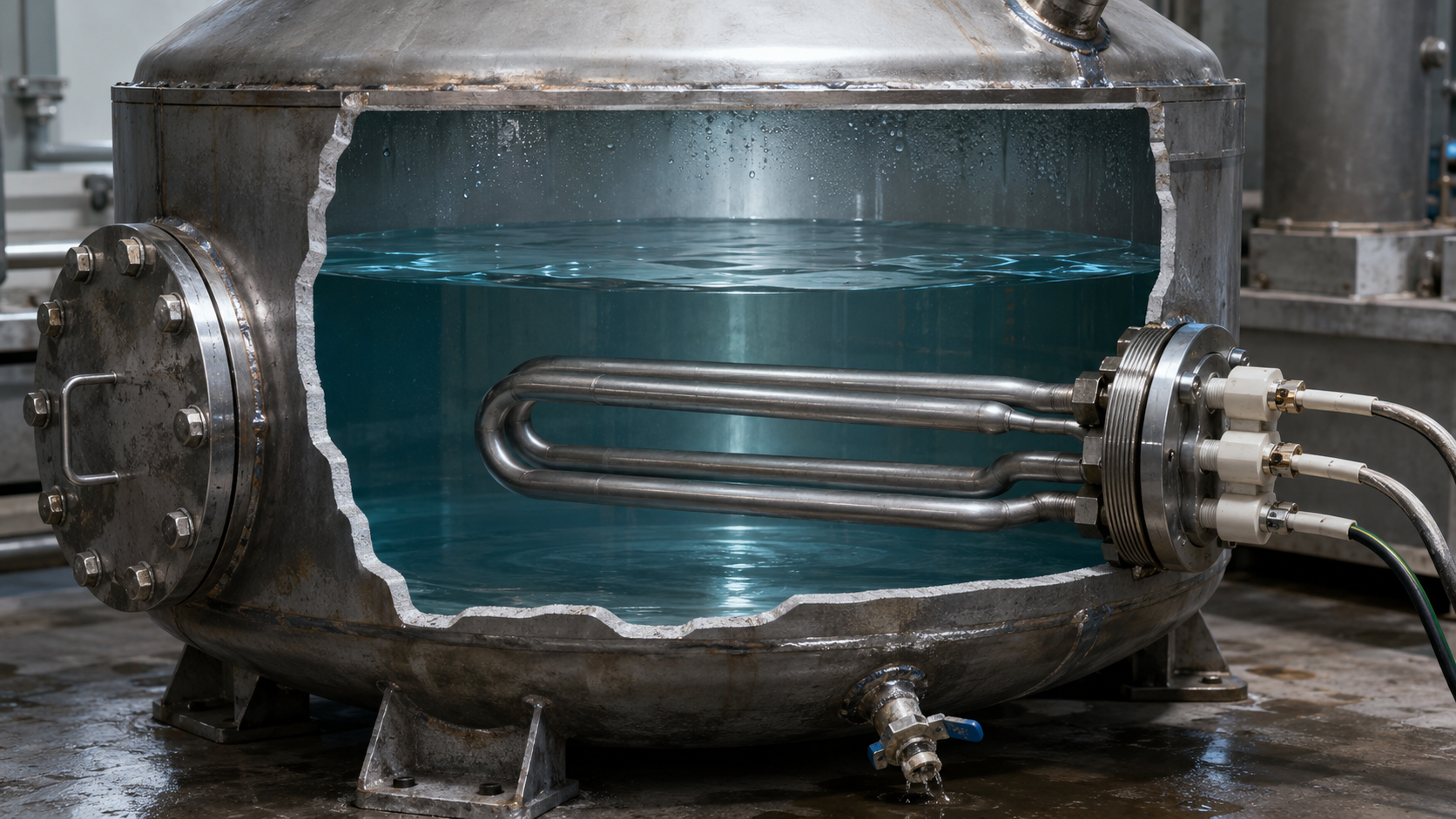

Блок-ТЭН (ТЭНБ) для котельных

Если нужно врезать в бак 30–90 кВт, используют блок из 3–6 петель в одном фланце. Такие ТЭНБ устанавливаются в блочно-модульных котельных, парогенераторах, ёмкостях подогрева нефти. Фланцевая резьба — крупная: G1.5", G2", G3", M48×2, M56×2, M64×3, под ключ-шестигранник.

Пример: блок 30 кВт на 380 В, звезда, три петли по 10 кВт. Каждая петля имеет сопротивление R = 380² / (3 × 10000) ≈ 4,8 Ом. Линейный ток блока — 30000 / (1,73 × 380) ≈ 45,6 А. Для такого тока требуется автоматический выключатель на 63 А и кабель сечением не менее 10 мм² по меди.

Патронные ТЭН для литьевых машин

Для термопластавтоматов, экструдеров, пресс-форм применяются патронные ТЭН цилиндрической формы. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Патронник вставляется в расточку обогреваемой плиты или цилиндра, обеспечивая плотный контакт и передачу тепла через зазор не более 0,05 мм. Здесь важно точно выдержать диаметр: при увеличенном зазоре резко падает теплопередача, спираль перегревается и ТЭН выходит из строя.

Почему серийный ТЭН проигрывает расчётному

Розничный каталог предлагает стандартные значения мощности — 1,5 кВт, 2 кВт, 3 кВт. Но реальный техпроцесс требует, например, 2,4 кВт для поддержания температуры в ванне фосфатирования объёмом 500 л, или длину активной зоны 820 мм под конкретный корпус экструдера, или резьбу M56×2 вместо стандартной G2". В этих случаях закупка серийного ТЭНа приводит к недо- или перегреву: придётся ставить регулятор мощности на 2 кВт и терять производительность либо добавлять ступенчатое реле и усложнять схему управления.

ТЭН-Миасс изготавливает нагреватель по техзаданию: вы указываете среду, рабочую температуру, напряжение, габариты посадочного места. Технолог пересчитывает мощность ровно под объём бака, длину — под ваш шкаф, резьбу — под имеющийся фланец. Допустим, для подогрева масла в баке объёмом 300 л от 20 до 60 градусов за 2 часа требуется мощность около 7 кВт — на производстве ставят ТЭН 6 кВт и греют 2,5 часа или ТЭН 9 кВт и греют 1,5 часа. Расчётный вариант 7,5 кВт находит баланс между скоростью и нагрузкой на сеть.

Приемлемый диапазон поверхностной плотности мощности для воды — 5–8 Вт/см², для масла — 2–3 Вт/см², для воздуха — 1,5–3 Вт/см². Если превысить эти значения, на поверхности ТЭНа начнётся кипение с образованием накипи, масло будет коксоваться, а на воздухе перегорит изоляция. Расчёт под задачу учитывает и этот параметр — подбирается диаметр трубки и длина активной зоны.

Если у вас есть вышедший из строя ТЭН — пришлите фото с линейкой или точные размеры: диаметр, длину, тип резьбы, мощность с шильдика. По этим данным восстановят геометрию и электрические параметры. Партия от одной штуки, срок типового ТЭНа — 5–10 рабочих дней. Прислать техзадание можно через форму на ten-miass.ru с указанием среды и температурного режима.
