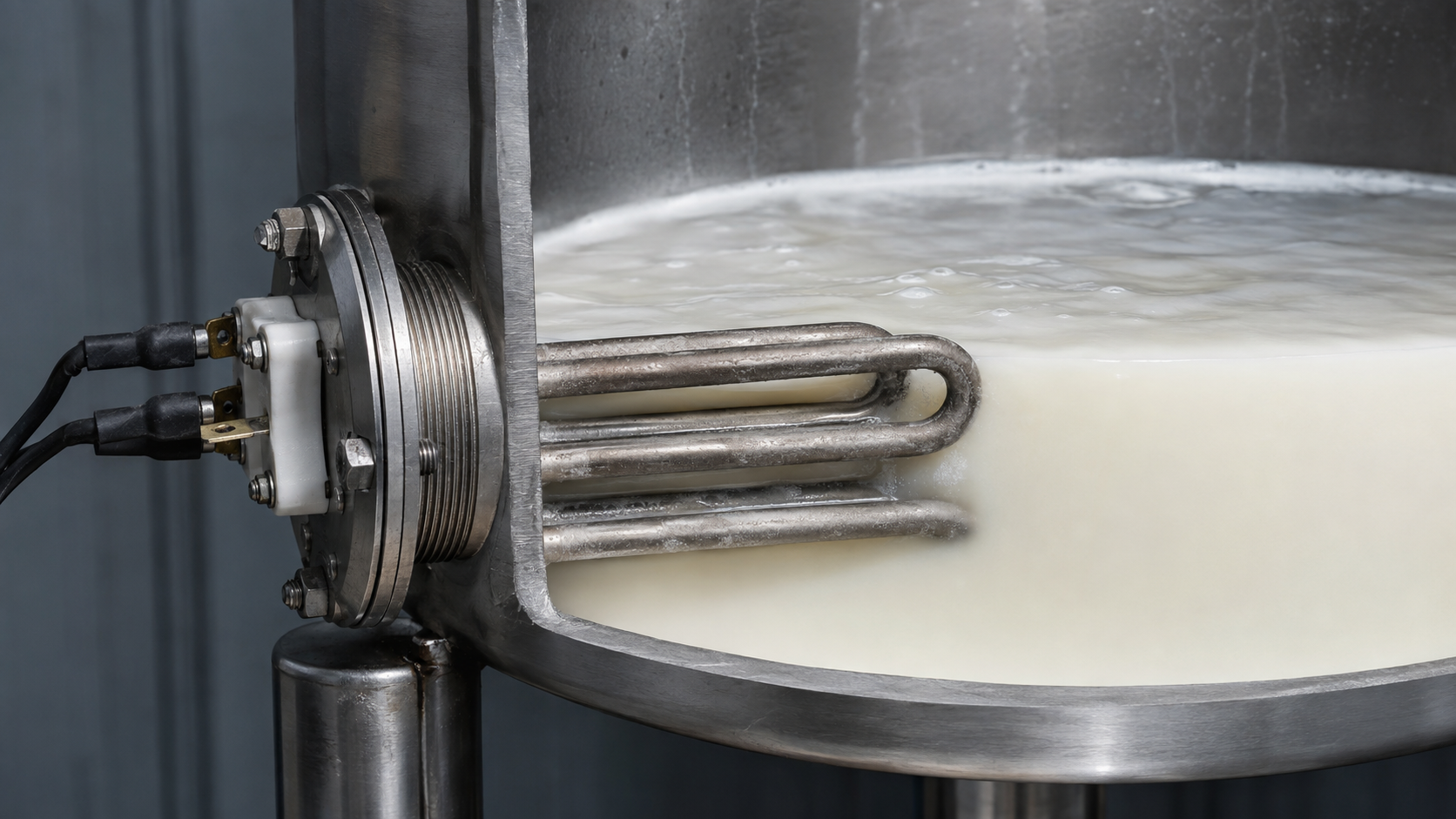

Что такое трубчатый электронагреватель (ТЭН): конструкция, расчёт и применение в промышленности

Трубчатый электронагреватель (ТЭН) — это резистивный нагревательный элемент, в котором нихромовая спираль помещена в тонкую металлическую оболочку и изолирована от неё спрессованным периклазом (магнезитом). Через спираль пропускается ток, выделяется тепло, которое передаётся через оболочку среде: воде, маслу, воздуху, расплаву, газовой смеси. В B2B-сегменте ТЭН — не бытовая деталь, а расчётный узел промышленного оборудования: блочно-модульных котельных, термопластавтоматов, сушильных камер и агрегатов нефтеподогрева.

Конструкция трубчатого электронагревателя

Устройство любого ТЭНа независимо от габаритов одинаково. Внутри металлической трубки диаметром от 4 до 32 мм и длиной от 30 до 6000 мм (диапазон производства ТЭН-Миасс) находится нихромовая спираль. Пространство между спиралью и оболочкой заполнено магнезитом — периклазом с высокой теплопроводностью и электрической прочностью. После запрессовки и отжига ТЭН изгибают по чертежу: в форме буквы U, W, в кольцо, овал, змейку или по контуру детали. Контактные выводы выходят через герметичные изоляторы — фарфоровые или керамические проходки.

Почему именно периклаз? У него три рабочих свойства: изолирует спираль от корпуса при напряжениях до 1000 В, проводит тепло от спирали к оболочке, и стабильно работает при температурах до 600–800 °C внутри элемента. Спрессованный магнезит исключает окисление нихрома — спираль не сгорает и не замыкает на корпус даже после тысяч термоциклов.

Оболочка выбирается под среду и температуру. Для воздуха и масла, где нет коррозионного воздействия, достаточно стали 10. Для воды и пара до 200 °C стандарт — AISI 304 (08Х18Н10). Для пищевых сред и агрессивных жидкостей применяется бесшовная труба 12Х18Н10Т. Для гальванических ванн с хлоридами и кислотами — титан. Inconel 600 (ХН78Т) и Incoloy 800 (ХН32Т) идут только на высокотемпературные задачи: муфельные печи, экструдеры, химические реакторы при 400–700 °C.

ГОСТ 13268-88: допуски, которые важно знать при закупке

Серийный ТЭН из розницы почти никогда не совпадает с реальной задачей по трём параметрам: мощность, длина, резьба. Поэтому в промышленности ТЭН заказывают под чертёж или техзадание. Нормативная база — ГОСТ 13268-88 «Трубчатые электронагреватели». Стандарт задаёт допуски по мощности именно так: от +5 до −10% от номинала. Это значит, что сопротивление спирали намеренно выбирается несимметрично: допустимое отклонение сопротивления составляет от −4 до +11%. Причина не в лояльности производителя, а в технологии: допуск по сопротивлению проволоки, шаг навивки, степень запрессовки напрямую влияют на конечную мощность.

Что это значит для конструктора? При заказе партии ТЭНов с паспортной мощностью 6 кВт фактические значения в партии будут лежать в интервале 5,4–6,3 кВт. Если система автоматики рассчитана на точную мощность, закладывайте это поле допуска в тепловой баланс или заказывайте индивидуальную навивку спирали с аттестацией сопротивления.

Расчёт ТЭНа: формула мощности и сопротивления для трёхфазной сети 380 В

Базовое сопротивление одиночного однофазного ТЭНа считается по формуле:

R = U² / P

где U — рабочее напряжение, В; P — мощность, Вт. Сила тока:

I = P / U

Для трёхфазной сети 380 В схема включения определяет сопротивление ветви. В промышленных блоках обычно собирают схему «звезда». На каждый элемент приходит фазное напряжение:

U_ф = U_линейного / √3 ≈ 220 В

Сопротивление одного элемента:

R = U_ф² / P_элемента = U_линейного² / (3 × P_элемента)

Пример. Нужен блок-ТЭН мощностью 9 кВт в трёхфазной сети 380 В, схема — звезда, три элемента по 3 кВт. Сопротивление каждого элемента:

R = 220² / 3000 = 16,1 Ом

Линейный ток всей нагрузки:

I_линейный = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А

Если применена схема «треугольник», на элемент приходит линейное напряжение 380 В, тогда для элемента 3 кВт:

R = 380² / 3000 = 48,1 Ом

Разница в числе важна при заказе: один и тот же блок-ТЭН на 9 кВт физически будет содержать разные спирали под схемы «звезда» или «треугольник». При заказе обязательно указывают схему подключения, иначе блок не выйдет на номинальную мощность.

Где применяются трубчатые электронагреватели в промышленности

Сферы применения ТЭНов закрывают диапазон от низкотемпературных жидкостных сред до высокотемпературных печей. Вот типичные задачи, под которые проектируют и изготавливают ТЭНы на производстве:

• Подогрев воды в системах отопления и ГВС блочно-модульных котельных — мощность от 3 до 90 кВт, оболочка AISI 304 (08Х18Н10), рабочая температура до 200 °C.
• Нагрев масла в системах терморегулирования гидропрессов, ванн закалки, масляных станций смазки — оболочка сталь 10, мощность 6–36 кВт.
• Нагрев воздуха в сушильных камерах, термошкафах, печах полимеризации — ТЭНы с оребрением, поверхностная нагрузка снижена до 1,5–2 Вт/см².
• Экструдеры и термопластавтоматы — патронные ТЭНы малого диаметра (8–16 мм) для нагрева цилиндров и сопел.
• Химические ванны гальванических линий — титановые ТЭНы, стойкие к хлоридам, серной и азотной кислоте.
• Пастеризаторы и пищевые линии — ТЭНы из 12Х18Н10Т с гладкой бесшовной поверхностью без трещин для пищевых сред.
• Муфельные печи и печи вулканизации — ТЭНы из Inconel 600 (ХН78Т) для рабочих температур до 700 °C.
• Медицинские автоклавы и парогенераторы — ТЭНы из AISI 316L (03Х17Н14М2) для стерильного пара высокого давления.
• Нефтеподогрев — блок-ТЭНы с фланцем под ключ-шестигранник, резьба G1.5", G2", M48×2, M56×2 для подогрева мазута, битума, дизтоплива.
• Антиобледенение конструкций и площадок — низкотемпературные ТЭНы в защитных рубашках.

У каждого класса задач свой материал оболочки, поверхностная нагрузка и конфигурация. ТЭН, который отработал 8 лет в бойлере, не имеет отношения к ТЭНу пресс-формы: геометрия, допуски по температуре и среда разные.

Пример расчёта мощности ТЭНа для бака 1000 л

Задача: нагреть 1000 л воды в технологической ёмкости с 15 °C до 60 °C за 2 часа. Теплоёмкость воды — 4,19 кДж/(кг·°C), плотность примем 1 кг/л. Требуемая энергия:

Q = 1000 × 4200 × 45 = 189 000 000 Дж = 52,5 кВт·ч

За 2 часа средняя полезная мощность — 26,25 кВт. С учётом потерь через стенки бака (10–15%) берём запас 1,15:

P_инст = 26,25 × 1,15 ≈ 30,2 кВт

Выбираем блок-ТЭН на 30 кВт, три секции по 10 кВт, соединение звезда, 380 В. Габаритная длина блока — в пределах 6000 мм по корпусу, фланец — на три петли, резьба G2" или M56×2.

Было бы: серийный ТЭН на 12 кВт — греть 1000 л почти 6 часов при непрерывной работе, или два ТЭНа по 9 кВт, но с неверной длиной — пришлось бы варить переходник. Стало: один блок на 30 кВт, расчётное время нагрева 2 часа, масса блока примерно 18 кг.

Как заказать ТЭН под задачу: по чертежу, фото или техзаданию

Производство работает с партиями от 1 штуки. Это позволяет закрывать задачи, где конструктор считает мощность под объём, а не под ассортимент магазина. Для заказа достаточно одного из трёх исходников:

• Чертёж с размерами: диаметр, длина, радиус изгиба, тип резьбы, мощность, напряжение, схема подключения.
• Фотография вышедшего из строя ТЭНа с линейкой — снимаем геометрию по месту, сверяем параметры по омметру, восстанавливаем изделие без утери точности.
• Техзадание или эскиз от руки: описание среды, температуры, места установки, необходимой мощности.

Срок изготовления типового ТЭНа — 5–10 рабочих дней. Для срочных замен есть ускоренный режим: геометрия под фото, спираль под заявленную мощность, контроль сопротивления и изоляции перед отгрузкой.

Перед замером сопротивления собственными силами важно отключить питание, слить воду и снять перемычки между фазами — именно перемычки часто дают ложные показания, имитирующие межвитковое замыкание. При заказе по образцу сообщите также марку старого ТЭНа: если он был нестандартным, мы подберём материал под реальную среду, а не под шильдик.

Нестандартные геометрии — главная причина, по которой заводы не берут ТЭНы из наличия розницы. Производители серийных моделей закладывают мощность «под типовые баки», игнорируя поверхностную нагрузку. Результат — перегрев оболочки, накипь, выход из строя за полгода. Заказной ТЭН считается по поверхностной нагрузке конкретной среды и ресурс измеряется годами.

Если у вас есть чертёж, фотография или параметры среды — отправьте их технологу, он пересчитает мощность и материал под ваш объём и режим работы.
