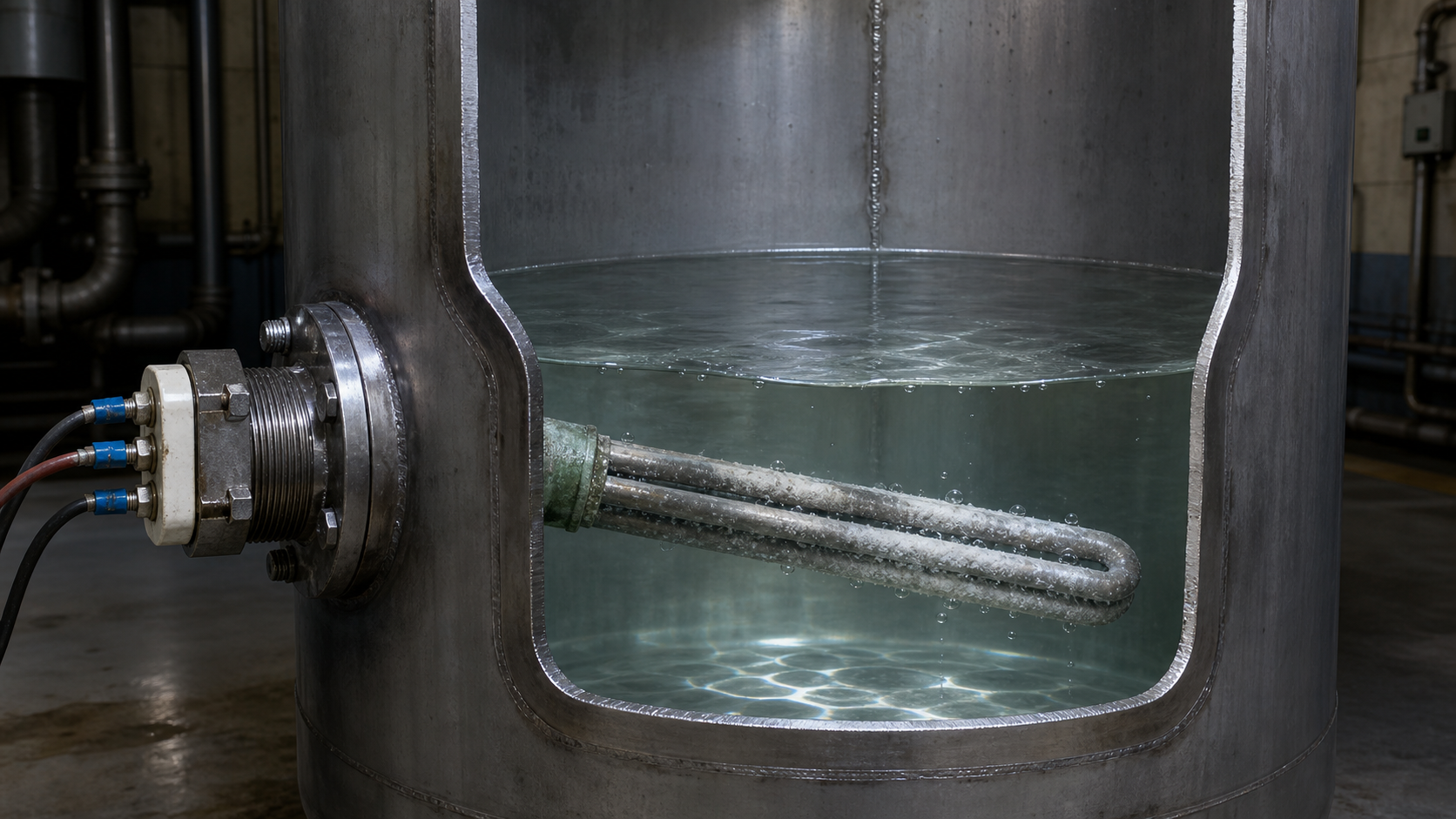

Чайник не греет, а индикатор горит: почему так ведёт себя промышленный ТЭН и как его продиагностировать

Ситуация, когда лампочка на панели управления горит, а температура в баке или камере не растёт, знакома каждому главному энергетику или инженеру-теплотехнику. На первый взгляд это похоже на отказ автоматики, но в большинстве случаев причина — в самом трубчатом электронагревателе. Разберём, почему индикатор включения может светиться при полностью оборванной спирали, как по формуле и замерам сопротивления отличить обрыв от межвиткового замыкания, и что делать, чтобы быстро заменить ТЭН без длительного простоя оборудования.

Почему индикатор горит, а нагрева нет

На промышленном оборудовании индикатор включения обычно подключён параллельно катушке контактора или пускателя, а не к выводам самого ТЭН. Это значит, что лампа сигнализирует о наличии напряжения на управляющей цепи, а не о протекании тока через нагреватель. Если хотя бы одна из трёх петель блок-ТЭН оборвана, контактор остаётся включённым, индикатор горит, но мощность нагрева снижается в разы или пропадает полностью. Типовые причины:

• Обрыв нихромовой спирали внутри корпуса — самый частый вариант. Ток в цепи нагревателя нулевой, сопротивление бесконечное.
• Межвитковое замыкание спирали — сопротивление снижается, ток растёт, ТЭН перегревается и выдаёт мощность выше номинальной, но часто это сопровождается срабатыванием тепловой защиты.
• Пробой на корпус или на заземляющий контур — при исправном УЗО автоматика отключит линию, но если защита отсутствует, ТЭН может работать с утечкой, а индикатор гореть вполнакала.
• Плохой контакт в клеммной колодке или на месте крепления выводов — напряжение на ТЭН приходит, но из-за большого переходного сопротивления на нагрев выделяется лишь часть мощности.

Поэтому первое действие при жалобе «не греет» — не смотреть на лампочку, а измерить напряжение непосредственно на выводах ТЭН. Если там есть 380 В или 220 В в зависимости от схемы включения, а нагрев не происходит — разбираемся с самим нагревателем.

Расчёт сопротивления: формула и таблица для типовых мощностей

Для быстрой диагностики достаточно сравнить измеренное сопротивление петли ТЭН с расчётным. Для одноэлементного нагревателя на переменном токе действует закон Ома:

R = U² / P

где R — сопротивление в омах, U — рабочее напряжение на элементе, P — мощность элемента в ваттах.

Для трёхфазных ТЭН, собранных в блок, схема подключения меняет значение напряжения на каждой петле. При соединении звездой на петель приходит фазное напряжение:

U_ф = U_линейное / √3 ≈ 220 В — при линейном напряжении 380 В.

Сопротивление одной петли тогда:

R = U_ф² / P_элемента

Для схемы треугольника на элемент подаётся полное линейное напряжение 380 В, поэтому:

R = U_линейное² / P_элемента

Ниже приведены расчётные значения для блоков мощностью от 3 до 90 кВт. В таблице указано сопротивление одной петли — именно его вы должны увидеть при измерении между двумя выводами одной петли после снятия перемычек.

По ГОСТ 13268-88 допуск по мощности для ТЭН составляет +5/−10%, что соответствует допуску по сопротивлению −4/+11%. То есть для блока 30 кВт со звездой расчётное сопротивление петли 4,84 Ом — допустимыми считаются значения от 4,06 Ом (заниженное сопротивление, завышенная мощность) до 5,37 Ом (завышенное сопротивление, заниженная мощность). Если измерение выходит за эти границы — ТЭН не соответствует паспортным данным и подлежит замене.

Пошаговая проверка ТЭН на месте

Диагностику проводите только после полного снятия напряжения, слива воды или отключения от среды, а также снятия перемычек между петлями. Алгоритм следующий:

1. Отключите автоматический выключатель, проверьте отсутствие напряжения индикатором или мультиметром.
2. Отсоедините клеммы с выводов ТЭН. Для блок-ТЭН снимите межфазные перемычки, если они есть.
3. Установите мультиметр в режим измерения сопротивления на пределах 200 Ом. Приложите щупы к двум выводам одной петли — запишите показание.
4. Повторите для всех остальных петель.
5. Переведите мультиметр в режим мегаомметра или используйте отдельный мегаомметр на 500 В — измерьте сопротивление изоляции между выводами и металлическим корпусом. Норма для ТЭН — не менее 20 МОм в холодном состоянии.
6. Визуально осмотрите корпус. Вздутия, трещины, следы электроэрозии в местах контакта с кронштейнами говорят о перегреве или пробое.

Если сопротивление петли оказалось бесконечно большим (обрыв) или значительно ниже расчётных значений — ТЭН считать неисправным.

Типовые результаты измерений и их интерпретация

Ниже — сводка, которую удобно держать под рукой при разборе жалобы «индикатор горит, но не греет».

В рабочем состоянии сопротивление холодного ТЭН всегда ниже номинального из-за температурного коэффициента сопротивления нихрома. Например, ТЭН из стали AISI 304 (08Х18Н10) на воду в холодном состоянии будет давать сопротивление примерно на 5–7% ниже расчётного, а при прогреве до 200 °C — выходить на номинал. Поэтому при сравнении всегда уточняйте температуру корпуса.

Практический пример расчёта для блока 30 кВт

На блочно-модульной котельной стоит блок ТЭН 30 кВт, схема звезда, линейное напряжение 380 В. Расчётная мощность одной петли — 10 кВт, сопротивление по формуле:

R = 220² / 10000 = 4,84 Ом

Во время планового осмотра зафиксировали фактическое сопротивление 3,1 Ом — это ниже нижней границы ГОСТ 13268-88 (4,06 Ом). ТЭН продолжает греть, но потребляет ток почти в 1,5 раза выше номинального. При линейном токе в нормальном режиме 45,6 А (по формуле I = P / (√3 × U) = 30000 / (1,73 × 380)), фактический ток достигнет опасных значений для кабеля и автоматики. Такой нагреватель необходимо заменить до выхода из строя всей группы.

Подобные случаи — стандартный запрос на производство ТЭН под чертёж. Заказчику достаточно прислать габариты старого блока, диаметр трубки, мощность и рабочую среду. На производстве восстановят геометрию, рассчитают мощность точно под объём бака, подберут материал оболочки: сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутую трубу 12Х18Н10Т для пищевых и агрессивных сред. Изготовление партии от 1 шт. занимает 5–10 дней.

Если ваш индикатор включения горит, а нагрев не происходит — не спешите менять автоматику. Проверьте сопротивление петель, сравните с таблицей выше, и в 80% случаев окажется, что проблема в самом ТЭНе. Пришлите нам фото вышедшего из строя нагревателя с линейкой или чертёж — технолог пересчитает мощность и подберёт материал корпуса под вашу среду, а изготовленный ТЭН будет работать в пределах допусков ГОСТ 13268-88.
