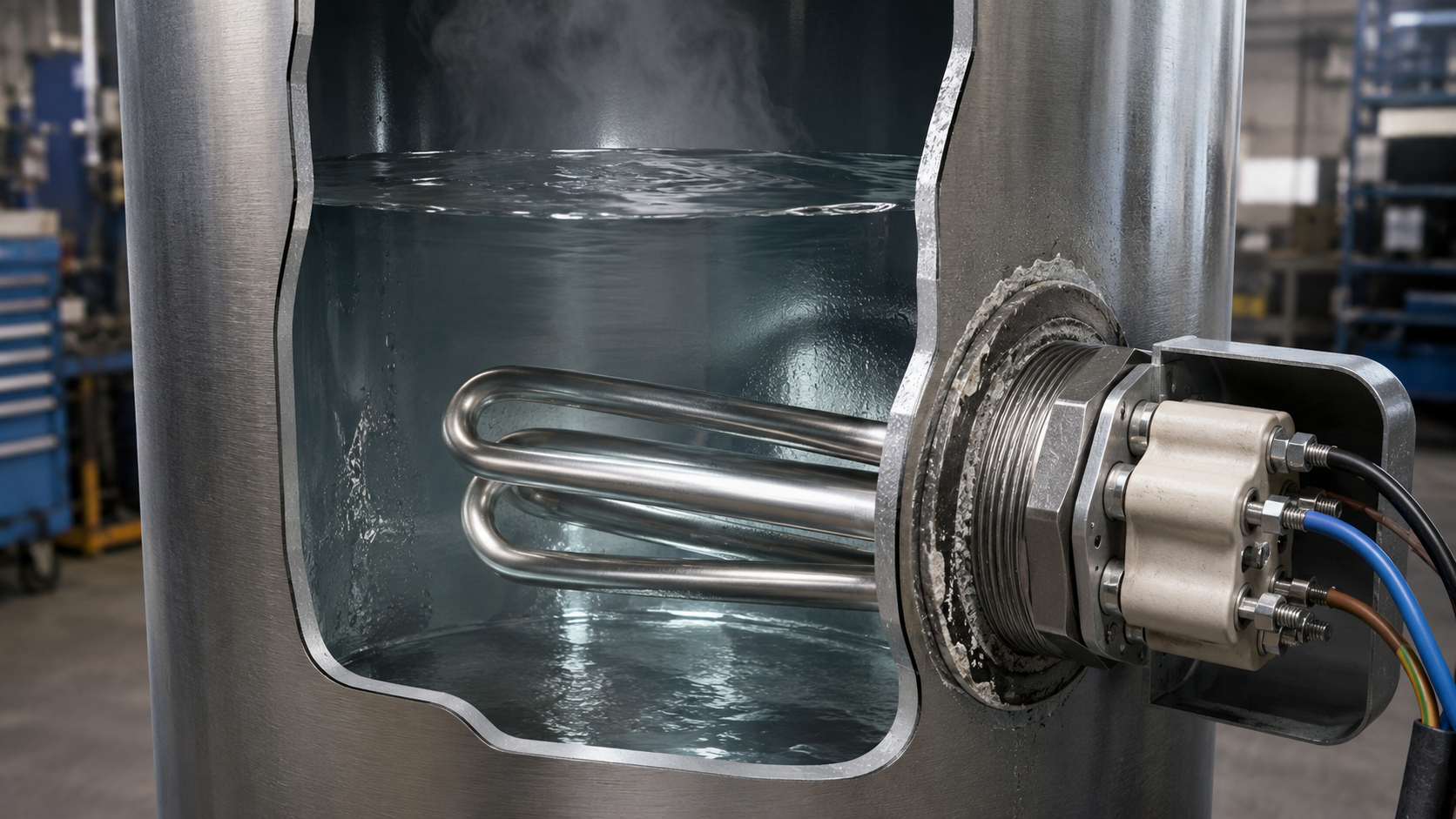

Бойлер плохо греет после замены ТЭНа: разбор причин для инженера
После замены ТЭНа нагрев воды может занимать на 30–40% больше времени — при том, что новый нагреватель паспортно исправен. Чаще всего причина не в браке, а в несоответствии параметров ТЭНа условиям работы. Разберём по шагам, где теряется мощность: от сопротивления до схемы подключения и материала оболочки.
Сопротивление ТЭНа: главный параметр, который считают неправильно
ТЭН — это нихромовая спираль внутри стальной трубки, засыпанная периклазом (магнезитовой засыпкой). Электрическая мощность нагревателя жёстко связана с сопротивлением спирали формулой:
R = U² / P
где R — сопротивление, Ом; U — рабочее напряжение, В; P — мощность, Вт.
Пример: ТЭН на 220 В мощностью 3 кВт имеет сопротивление 220² / 3000 ≈ 16,1 Ом. Если при заказе ошибиться в напряжении — например, поставить нагреватель, рассчитанный на 380 В, в сеть 220 В — мощность упадёт в 3 раза. Такой ТЭН будет работать, но бойлер будет «плохо греет»: вместо 3 кВт он отдаст только 1 кВт.
Именно поэтому замер сопротивления — первый шаг диагностики. Обесточьте бойлер, слейте воду и снимите перемычки с выводов. Сравните измеренное значение с расчётным по формуле. Отклонение в пределах допуска по ГОСТ 13268-88 не считается дефектом.
Трёхфазный блок ТЭН: перепутали звезду и треугольник
В промышленных бойлерах на 380 В чаще всего используют блок-ТЭН — несколько петель в одном фланце. Типовое подключение — звезда. При этом на каждый элемент приходит фазное напряжение:
U_ф = U_линейное / √3 ≈ 220 В
Тогда сопротивление каждой ветви рассчитывается по формуле:
R = U_линейное² / (3 × P_элемента)
Пример: блок 12 кВт из трёх элементов по 4 кВт. Сопротивление каждой спирали: 380² / (3 × 4000) ≈ 12,03 Ом. Если замер показывает 8 Ом — элемент рассчитан на бóльшую мощность, чем нужно, и автоматика будет работать на пределе. Если 20 Ом — нагрев будет медленным.
При заказе блока обязательно указывайте схему подключения — звезда или треугольник. От этого зависит сопротивление спирали и, следовательно, фактическая мощность.
Мощность по ГОСТ: допуски, о которых забывают
ГОСТ 13268-88 разрешает отклонение по мощности от +5 до −10%. Это означает, что новый ТЭН мощностью 3 кВт может реально выдавать от 2,7 до 3,15 кВт — и это будет соответствовать стандарту. Сопротивление при этом отклоняется в обратную сторону: от −4 до +11%.
Пример — как допуск влияет на время нагрева. Бак 1 м³, нагрев с 10 до 60 °C требует тепла:
Q = 1000 кг × 4,18 кДж/(кг·°C) × 50 °C = 209 000 кДж
При мощности 12 кВт время нагрева ≈ 4,8 часа. Если фактическая мощность на нижней границе (−10%), время составит ≈ 5,4 часа. Визуально это «плохо греет» — хотя ТЭН полностью соответствует ГОСТ.
| Заявленная мощность, кВт | Минимальная по ГОСТ (90%), кВт | Максимальная по ГОСТ (105%), кВт | Допустимое сопротивление при 220 В, Ом |
|---|---|---|---|
| 3 | 2,7 | 3,15 | 16,1–17,9 |
| 6 | 5,4 | 6,3 | 8,05–8,96 |
| 12 | 10,8 | 12,6 | 4,02–4,48 |
Что делать: если нагрев стал медленнее только на 10–15% — это может быть допуском. Если разница бóльшая — проверяйте сопротивление и напряжение питания.
Материал оболочки ТЭНа и параметры среды
Оболочка не влияет на электрическую мощность, но влияет на теплопередачу. Для промышленных водяных бойлеров стандартный материал — AISI 304 (08Х18Н10): нержавейка, устойчивая к воде и пару до 200 °C. Если по ошибке поставить ТЭН из стали 10 (углеродистая конструкционная сталь для воздуха и масла), начнётся коррозионное поражение. Продукты коррозии увеличивают термическое сопротивление, и бойлер греет хуже при том же потреблении тока.
Для агрессивных сред — кислые растворы, хлориды, морская вода — нужно заказывать AISI 316 (10Х17Н13М2) или чистый титан. Если среда пищевая, используется бесшовная труба 12Х18Н10Т. Уточняйте среду при заказе — это обязательный пункт техзадания.
Кроме того, важна удельная поверхностная мощность (Вт/см²). Если для конкретного бака ТЭН взят слишком короткий и диаметр мал, плотность мощности на поверхности становится высокой. Вода вокруг трубки перегревается, образуется накипь. Она работает как теплоизолятор: спираль греется, а вода не получает тепло. Решение — увеличить длину трубки (в пределах 30–6000 мм) или диаметр (4–32 мм) и тем самым снизить Вт/см².
Диагностика: 4 шага для поиска причины
- Снимите перемычки со схемы блока ТЭН. Измерьте сопротивление каждой петли мультиметром. Сравните с расчётом по формуле для вашей схемы подключения.
- Проверьте фактическое напряжение на выводах при работающем ТЭНе под нагрузкой. Просадка ниже номинала на 10% даёт потерю мощности на 19% (мощность зависит от квадрата напряжения).
- Осмотрите контактные соединения и болты фланца. Окисленный контакт добавляет переходное сопротивление и снижает ток.
- Оцените толщину накипи на старом ТЭНе — если она была значительной, а новый ТЭН заказан с той же геометрией и удельной мощностью, накипь образуется снова.
Пример «было/стало»: Бойлер нагревал 2 м³ воды за 4 часа. После замены ТЭНа — за 5,5 часов. Замер сопротивления показал 16,5 Ом вместо ожидаемых 12 Ом. Расчёт: при звезде на 380 В такая спираль соответствует элементу 2,9 кВт вместо 4 кВт. Итог: заменили по фото на блок с расчётным сопротивлением 12 Ом — время нагрева вернулось к 4 часам.
Заключение: системный подход вместо «куплю самый мощный»
Если новый ТЭН греет слабее — не спешите винить завод. Сначала проверьте сопротивление (формула по напряжению и мощности), схему подключения (звезда/треугольник), фактическое напряжение и материал оболочки. Серийный нагреватель из розницы почти никогда не совпадает с вашим баком сразу по всем параметрам: мощность, длина, резьба, металл. Производство под чертёж закрывает эти три параметра точно под вашу задачу.
Отправьте технологу габариты бака, среду, температуру и напряжение — получите расчёт ТЭНа с нужной конфигурацией в течение рабочего дня.
