Блок ТЭНов 300 кВт 1х1 м: конструкция и комплектация

300 кВт в габарите 1х1 метр — это примерно 60 оребрённых секций по 5 кВт в стальной раме. При питании от 380 В линейный ток выходит около 455 А, на каждую фазу ложится по 100 кВт. Управлять такой мощностью одним контактором нельзя, поэтому блок режут на 6 ступеней по 50 кВт. Дальше разберём раму, раскладку секций, оребрение, коммутацию и защиту.

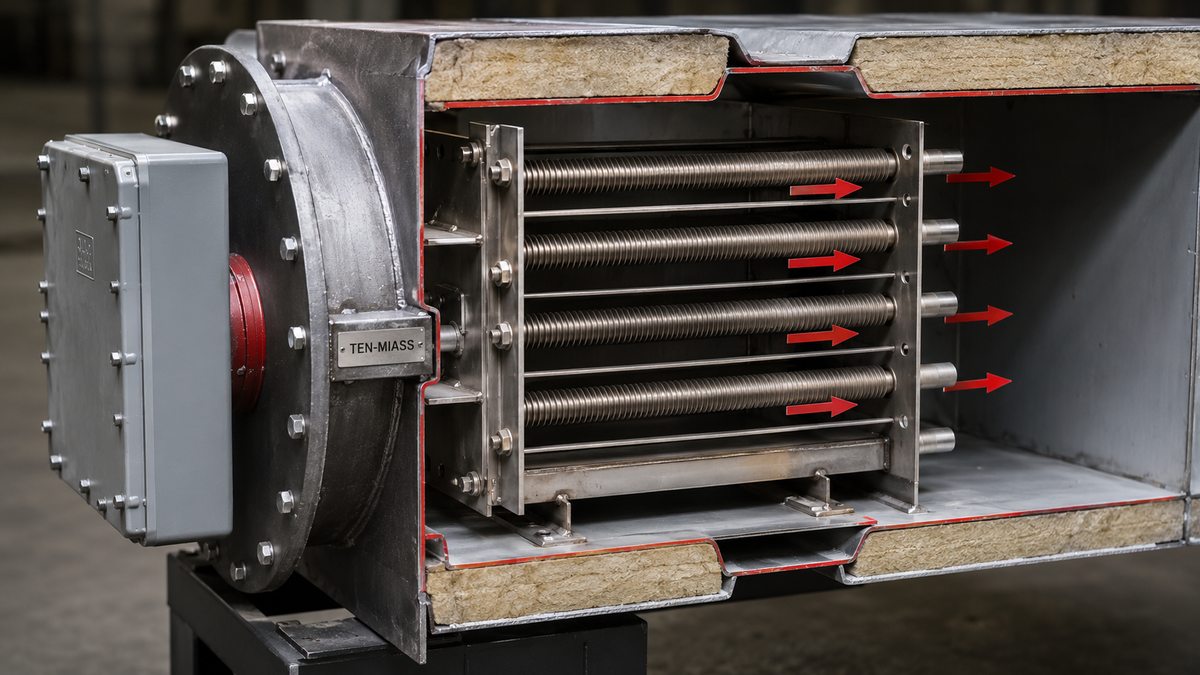

Блок оребрённых ТЭНов внутри воздушного канала: рама с секциями, силовая клеммная коробка, срез утеплителя по кромке стенки.

С чего считается 300 кВт

Мощность блока набирается из отдельных ТЭНов. Возьмём оребрённую секцию на 5 кВт — таких нужно 60 штук. Можно взять секции по 10 кВт, тогда их 30. Выбор между «много слабых» и «мало сильных» решает не арифметика, а обдув: чем плотнее набит канал, тем сильнее должен дуть вентилятор, иначе трубки перегреются в застойных зонах.

В габарит 1000х1000 мм 60 секций укладываются рядами по высоте. Оребрённая часть каждой трубки занимает 700–850 мм, концы с фланцем и выводами выходят на боковую стенку рамы в клеммную зону. Раскладку делают в шахматном порядке — так поток огибает каждую трубку, а не проскакивает мимо крайних рядов.

Ток и почему он важнее мощности

Считаем линейный ток трёхфазной нагрузки:

I = P / (√3 × U) = 300000 / (1,732 × 380) = 455 А

При соединении секций звездой на каждую фазу приходится треть мощности, то есть 100 кВт, и фазный ток тоже около 455 А. Это тот ток, под который считают всё остальное: сечение силового кабеля, номинал вводного автомата, контакторы ступеней, сечение шин в клеммной коробке. Ошибка на этом шаге вылезает не сразу — блок работает, но клеммы греются, изоляция стареет, через полгода появляется подгар.

Рама и корпус

Несущая рама — сварной каркас из стального уголка или профильной трубы. На ней держатся фланцы секций, к ней же крепится клеммная коробка. Рама вставляется в воздушный канал или в корпус калорифера, фланец по периметру прижимается к стенке через термостойкую прокладку.

Если блок стоит в утеплённой камере, по кромке рамы идёт срез минеральной ваты — она не даёт корпусу отдавать тепло наружу и защищает клеммную зону от перегрева. Клеммную коробку выносят на холодную сторону, за пределы потока горячего воздуха, чтобы контакты и провода не работали при 300–400 °C.

Секции ТЭНов и оребрение

Гладкая трубка отдаёт воздуху мало тепла — воздух плохой теплоноситель. Поэтому на воздушные ТЭНы накатывают оребрение: стальную ленту навивают по спирали на трубку. Площадь теплоотдачи растёт в 8–12 раз, и трубка не перегревается даже при умеренном обдуве.

Удельную мощность на поверхность трубки держат в коридоре 2,2–3,0 Вт/см². Это ключевая цифра для воздушного блока. Поднимешь выше — оболочка не успеет сбросить тепло в воздух, нихром внутри пойдёт вразнос и перегорит в первый же сезон. Опустишь ниже — блок получится громоздким и дорогим без причины.

Материал оболочки под температуру

Для нагрева воздуха и сухих газов по умолчанию идёт сталь 10 — углеродистая, недорогая, хорошо держит сухую среду. Накатное оребрение на ней тоже из углеродистой ленты. Такой блок спокойно работает при температуре воздуха до 400 °C.

Если воздух горячее или в нём есть агрессивные компоненты (пар, продукты сгорания, химия), оболочку ставят из нержавейки — AISI 304 либо цельнотянутая 12Х18Н10Т. Она дороже, но не корродирует и держит более высокую рабочую температуру. Материал под задачу подбираем на этапе чертежа, а не по остаточному принципу — от него зависит и ресурс, и цена.

Ступени коммутации 6×50 кВт

Включать 300 кВт разом — плохая идея. Пусковой ток бьёт по сети, ТЭНы получают термоудар, контакты одного большого контактора выгорают. Поэтому блок делят на 6 групп по 50 кВт, каждая коммутируется своим контактором.

• Терморегулятор держит заданную температуру воздуха, включая и отключая ступени.
• Мощность набирается с шагом 50 кВт: от 50 до 300 кВт, шесть уровней.
• Пуск ступеней разносят по времени — сеть не проседает от единого броска тока.
• При частичной нагрузке работает не весь блок, а нужное число ступеней. Ресурс растёт.

Ступень на 50 кВт — это около 76 А на фазу. Контактор под неё берут с запасом по категории AC-1, потому что нагрузка чисто активная, но длительная.

Силовая клеммная коробка

Все 60 выводов секций сходятся в клеммную коробку. Внутри — медные или латунные шины по фазам, перемычки соединения звездой, клеммы под силовой ввод. Коробку делают с запасом по сечению шин под 455 А и с вентиляционными зазорами, чтобы узел подключения не грелся.

Степень защиты корпуса обычно IP54 и выше — от пыли и брызг. Ввод кабеля через сальники под нужный диаметр. Отдельная клемма заземления на корпус рамы обязательна: без неё пробой изоляции ТЭНа выведет корпус под фазу.

Защита блока

Три линии защиты работают вместе:

1. Тепловое реле или биметаллический термостат — аварийно отключает нагрев при превышении предельной температуры оболочки.
2. Датчики перегрева на раме — контролируют температуру в зоне выводов, не дают клеммной коробке уйти в перегрев.
3. Реле контроля протока — прессостат или лопастной датчик блокирует нагрев, если вентилятор встал. Без обдува блок 300 кВт раскаляет сам себя за минуты.

Дополнительно ставят термопару на выходе воздуха для сигнала регулятору и УЗО по току утечки. Логика простая: нет протока — нет нагрева. Эту блокировку заводят в цепь управления контакторами, чтобы её нельзя было обойти вручную.

Что прислать для расчёта

Чтобы посчитать блок под вашу задачу, нужны:

• Мощность и напряжение питания (300 кВт, 380 В).
• Габарит посадочного места или чертёж канала.
• Рабочая температура воздуха на выходе.
• Расход воздуха или напор вентилятора — для проверки плотности мощности.
• Число ступеней регулировки и тип управления.
• Среда: чистый воздух, газы, влажность, агрессивные компоненты.

По этим данным подбираем число и мощность секций, материал оболочки, схему коммутации. Если у вас есть старый блок на замену — достаточно его чертежа или фото с бирки. Про выбор материала под среду подробнее в статье про ТЭН для котла отопления.
