Блок ТЭН 8 кВт для Meiko K200 KVP: 3 контура по 240 В

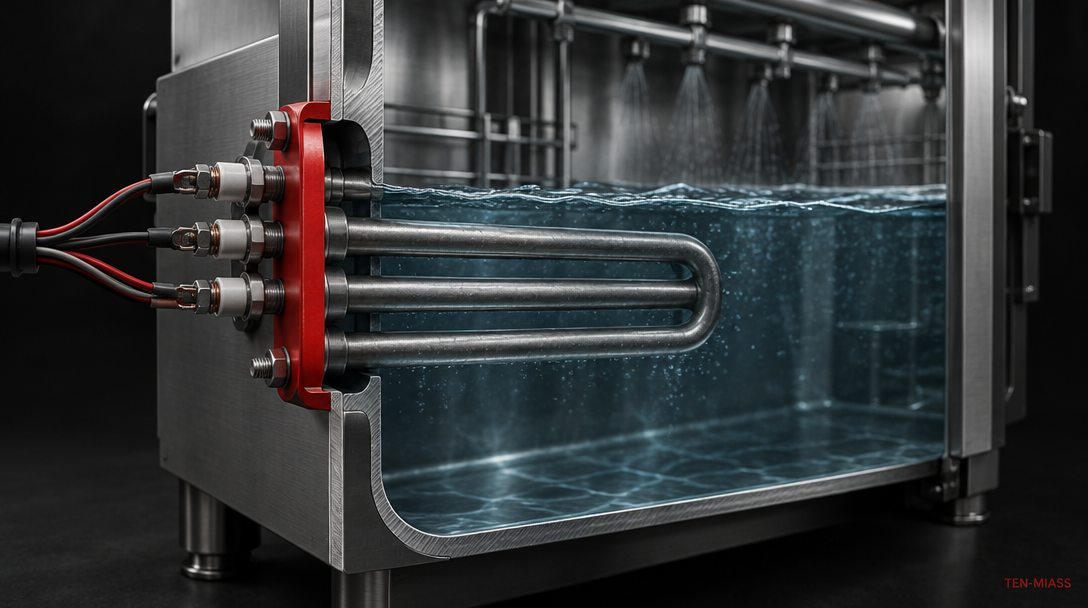

В штатном блоке Meiko K200 KVP не один нагреватель на 8 кВт, а три независимых трубчатых ТЭНа на общем фланце, по 2,67 кВт на контур. Холодное сопротивление каждого контура должно укладываться в 20,6-24,0 Ом (ГОСТ 13268-88, допуск по мощности +5/-10%). Делаем такой блок из нержавейки AISI 321 под фланец и клеммы заказчика, от 1 шт., 7-14 дней, от 18 700 ₽.
Почему в блоке три контура, а не один ТЭН на 8 кВт
Промышленные посудомойки с проточным баком, как Meiko K200, греют воду под высокой нагрузкой и часто используют трёхфазное питание. Три контура по 240 В проще развести по фазам, чем тащить один силовой элемент на 8 кВт через одну клемму. Меньше ток на каждый отдельный контакт, меньше сечение провода, меньше нагрев клеммной коробки.
Второй довод - ваттная нагрузка. Три тонких трубки распределяют те же 8 кВт на бóльшую суммарную площадь поверхности, чем одна толстая. Плотность мощности на каждый сантиметр трубки ниже, значит накипь откладывается медленнее и трубка живёт дольше в воде с солями жёсткости.
Третий - отказоустойчивость. Если один контур пробивает или обрывает, машина не останавливается полностью: два оставшихся контура держат половину мощности, воду догревают дольше, но цикл мойки идёт. С одним ТЭНом на 8 кВт любой пробой - это полная остановка машины до ремонта.
Сколько должен показывать каждый контур
Делим суммарную мощность на число контуров и проверяем результат через закон Ома для мощности.
| Параметр | Формула | Значение |
|---|---|---|
| Суммарная мощность блока | - | 8 кВт |
| Мощность одного контура | 8000 ÷ 3 | 2666,7 Вт (2,67 кВт) |
| Напряжение контура | - | 240 В |
| Ток одного контура | I = P ÷ U | 2666,7 ÷ 240 ≈ 11,1 А |
| Сопротивление контура (номинал) | R = U² ÷ P | 240² ÷ 2666,7 ≈ 21,6 Ом |
ГОСТ 13268-88 нормирует допуск по мощности, не по сопротивлению напрямую: +5 % сверху и -10 % снизу от номинала. Для контура 2,67 кВт это коридор мощности 2400-2800 Вт. Пересчитываем через R = U²/P и получаем коридор сопротивления на контур: 20,6-24,0 Ом. Писать «±10 % от 21,6 Ом» неверно - коридор несимметричный именно из-за несимметричного допуска мощности.
Что означает отклонение показаний мультиметра
| Признак | Причина | Что делать |
|---|---|---|
| Один контур не греет, два других в норме | Обрыв нихромовой нити именно в этом контуре | Менять блок целиком, контуры заварены в один фланец |
| Все три контура звонятся, но вода греется медленнее обычного | Накипь на трубках снижает теплопередачу от спирали к воде | Проверить жёсткость воды, при сильной накипи - замена блока |
| Срабатывает УЗО или автомат на одной фазе | Пробой изоляции в одном контуре, утечка на корпус | Прозвонить на пробой: контакт - корпус, норма выше 1 МОм |
| После чистки машины блок перестал греть | Окислился контакт или перепутаны фазы при сборке | Сверить подключение по схеме, протянуть контакты |
Пример расчёта мощности на подогрев воды
Для прикидки хватает рабочей формулы P = 0,00116 × V × ΔT / t, где V - объём воды в литрах, ΔT - на сколько градусов нужно поднять температуру, t - время нагрева в часах, P - мощность в кВт.
Возьмём для примера бак на 25 литров, подогрев с 20 до 60 °C (ΔT = 40 °C) за 10 минут (t = 0,167 ч):
P = 0,00116 × 25 × 40 ÷ 0,167 ≈ 6,96 кВт
Блок на 8 кВт даёт запас около 1 кВт сверх расчёта - он нужен на тепловые потери через стенки бака и на то, чтобы не греть воду на пределе мощности постоянно. Если взять блок впритык по расчёту, он будет работать на максимуме каждый цикл и изнашиваться быстрее.
Материал фланца и трубок
Для контакта с водой и щелочными моющими составами по умолчанию берём нержавеющую сталь AISI 321 (08Х18Н10Т) - она титан-стабилизированная и держит щелочь моющих средств лучше обычной 304. Фланец тоже делаем из нержавейки: чёрная сталь на контакте с моющим раствором быстро ржавеет и даёт ржавый осадок в баке.
Подробнее о сопротивлении ТЭНов в посудомоечных машинах - в статье «Сопротивление ТЭНа в посудомойке». Похожий разбор подбора на другой модели - «ТЭН для посудомойки SILANOS 905570».
Что прислать для расчёта
- Фото или чертёж старого блока целиком, с фланцем и клеммной коробкой
- Шильдик с машины (модель, мощность, напряжение), если сохранился
- Диаметр фланца и расположение крепёжных отверстий
- Число контуров и схему соединения (отдельные фазы или параллельно)
- Фактическое напряжение питания - 240 В или другое, сверить по месту
- Тип клемм: шпилька, фастон, винтовой зажим
Частая ошибка при заказе такого блока
В заявке пишут «нужен ТЭН 8 кВт 240 В» без уточнения, что это три отдельных контура. Без чертежа или фото производитель может сделать один силовой элемент на 8 кВт при 240 В - это ток около 33 А на одной клемме, штатная проводка и фланец машины на такое не рассчитаны. Для многоконтурного блока в заявке всегда указывать мощность и напряжение именно одного контура, а не блока целиком, и прикладывать фото оригинала с подписями клемм.
Подробнее про допуски и маркировку по ГОСТ - в статье «ГОСТ 13268-88 простыми словами».
Нужен блок ТЭН для Meiko K200 KVP или похожей машины?
Сделаем по фото или чертёжу старого блока: фланец, число контуров, мощность каждого. От 1 шт., 7-14 дней.
