Блок ТЭН (СЭВ) 12,0 кВт: подбор замены для промышленного котла
Электрокотёл стоит. В щите выбило автомат на нагревательном блоке. Достали старый ТЭН-блок: три трубки из нержавейки на фланце DN65, суммарно 12 кВт, 380В. На фланце маркировка по СЭВ. Найти готовый не получается: котёл советского производства, артикул не совпадает ни с чем в каталогах, дистрибьюторы разводят руками.
Такая ситуация — не редкость. Оборудование по стандартам СЭВ (Совет Экономической Взаимопомощи) до сих пор работает на десятках российских предприятий: котельные, тепловые узлы, сушильные камеры, промывочные ванны. Готовых аналогов в магазинах нет. Решение одно: изготовить по чертежу или по образцу.

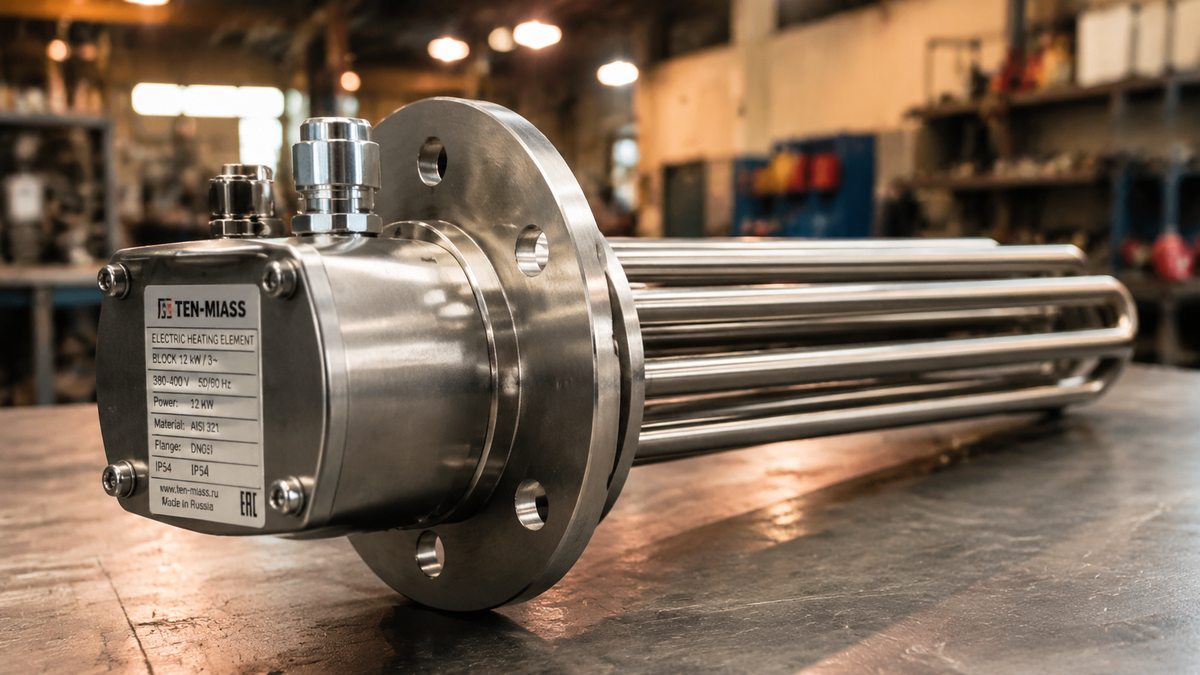

Конструкция блока ТЭН на 12 кВт
Блок ТЭН на 12 кВт для трёхфазной сети 380В, как правило, состоит из 3 или 6 трубчатых нагревателей, собранных на общем фланце. При 3 ТЭНах мощность каждого составляет 4 кВт (схема Y или треугольник). При 6 ТЭНах по 2 кВт на каждый.
| Параметр | Типичные значения |
|---|---|
| Суммарная мощность | 12 кВт |
| Напряжение питания | 380В, 3 фазы (реже 220В) |
| Количество ТЭНов в блоке | 3 или 6 шт. |
| Мощность одного ТЭНа | 4 кВт (при 3 шт.) / 2 кВт (при 6 шт.) |
| Диаметр фланца | DN50 / DN65 / DN80 (зависит от котла) |
| Материал оболочки ТЭНа | AISI 321 (08Х18Н10Т) для воды и пара |
| Рабочая среда | Вода, пар, антифриз, масло (по материалу) |
Что нужно, чтобы изготовить замену
Для расчёта и изготовления замены нам нужны следующие данные:
- Фото старого блока (фланец, ТЭН, клеммная часть)
- Диаметр фланца и тип соединения (болтовой фланец, резьбовой штуцер)
- Длина рабочей части ТЭНа (от фланца до торца)
- Диаметр трубки ТЭНа (обычно 10 или 12 мм)
- Напряжение и схема подключения (есть ли маркировка на клеммной колодке)
- Среда нагрева (вода, антифриз, масло)
Если есть паспорт котла или хотя бы его наименование и год выпуска, это ускоряет подбор. Фото клеммной колодки с маркировкой фаз тоже помогает: по схеме соединения сразу понятна мощность каждого ТЭНа.
Материал оболочки для воды и пара
Для водогрейных котлов и бойлеров применяем нержавейку AISI 321 (08Х18Н10Т). Это сталь с добавкой титана, она не разрушается при нагреве до 600 °C и стойка к межкристаллитной коррозии в водных растворах. Медь и латунь в закрытых водяных системах с реагентами дают осадок и быстро выходят из строя.
Для масляных сред, где рабочая температура выше 200 °C, используем углеродистую сталь 10 или AISI 321. Для агрессивных сред (кислоты, хлориды) по отдельному согласованию применяем AISI 316L или чистый титан.
Как не ошибиться при заказе
Три ошибки, которые встречаются регулярно:
- Путают длину рабочей части с общей длиной ТЭНа. Рабочая часть не включает клеммный вывод. Мерьте от фланца или от торца трубки до начала клеммы.
- Не уточняют схему подключения. При одной и той же суммарной мощности схемы Y и треугольник дают разные токи и разное напряжение на ТЭНе. Укажите, как подключается старый блок.
- Заказывают по фото без замеров. Фото не даёт точный диаметр фланца. Фланцы DN50 и DN65 на снимке отличить сложно. Всегда нужен замер штангенциркулем или хотя бы сравнение с монетой по фото рядом.
Срок изготовления блока ТЭН по чертежу или образцу составляет 7-14 рабочих дней. Отгружаем СДЭК, ПЭК, Деловыми линиями по всей России и в Казахстан. Минимальная партия - 1 штука.
Пришлите фото старого блока ТЭН и замеры фланца. Рассчитаем стоимость и срок за 10 минут.
