Что такое блок ТЭН и зачем он нужен

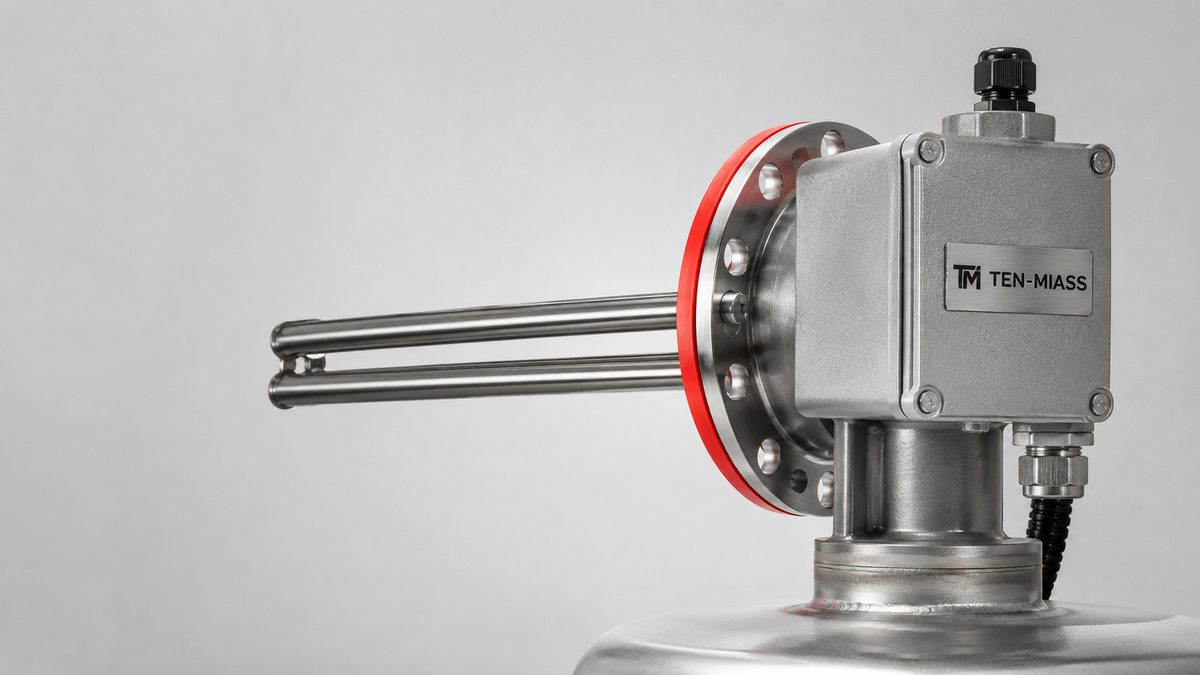

Блок ТЭН — это несколько трубчатых нагревателей, закреплённых на одном фланце и объединённых в трёхфазную нагрузку. Мощность 12 кВт набирается по-разному: три ТЭН по 4 кВт, шесть по 2 кВт или другая комбинация, зависит от диаметра фланца и размеров ёмкости. Все три фазы нагружены равномерно, ток в каждой не превышает 18 А — нормальная нагрузка для кабеля ВВГ 4х2,5 и автомата 25 А на группу.
Применение широкое: нагрев воды и теплоносителей в баках и котлах, разогрев масла в технологических ёмкостях, нагрев растворов в промывочных ваннах, подогрев топлива в хранилищах. Блок 12 кВт нагреет 100 л воды с 20 до 80 °C за 35 минут, 500 л — за 3 часа.
Конструкция и комплектация
В стандартный блок входят:
- фланец из стали или нержавейки (DN50–DN200 по ГОСТ или по чертежу)
- группа ТЭН, приваренных или вальцованных в фланец
- клеммная коробка с клеммами под кабель до 6 мм2
- гильза под термодатчик или термостат (опционально)
- прокладка из паронита или фторопласта (зависит от среды)
Трубки ТЭН изготавливаем диаметром 4–32 мм, длиной 30–6000 мм. Материал оболочки выбирается под среду. Для воды и пара — AISI 304 (08Х18Н10). Для агрессивных сред и пищевого производства — 12Х18Н10Т. Для масла и воздуха подходит сталь 10, она дешевле.
Как рассчитать нужную мощность
Формула расчёта мощности нагревателя:
P (кВт) = m × 4,186 × ΔT / (t × 3600 × η)
где m — масса жидкости в кг, ΔT — перепад температур в °C, t — время нагрева в часах, η — КПД установки (0,85–0,95 для хорошо утеплённых ёмкостей).
Пример: бак 200 л, нагрев с 30 до 80 °C за 1 час, η = 0,9. P = 200 × 4,186 × 50 / (3600 × 0,9) = 12,9 кВт. Блок 12 кВт справится за чуть большее время или нужно брать 15 кВт.
| Объём ёмкости, л | ΔT, °C | Время нагрева | Требуемая мощность |
|---|---|---|---|
| 100 | 60 | 1 ч | 7,7 кВт |
| 200 | 50 | 1 ч | 12,9 кВт |
| 300 | 60 | 2 ч | 11,6 кВт |
| 500 | 40 | 2 ч | 12,9 кВт |
| 1000 | 50 | 4 ч | 16,1 кВт |
Расчёт при η = 0,9. Для масла удельная теплоёмкость ниже (1,7–2,1 кДж/кг·°C), мощность будет в 2 раза меньше при тех же условиях.
Как выбрать фланец
Размер фланца зависит от числа ТЭН и их диаметра. Ориентир: на DN80 помещается 3 ТЭН диаметром 16 мм, на DN100 — до 6 ТЭН 16 мм или 3 ТЭН 26 мм. Для ёмкостей с горловиной под конкретный стандарт (ГОСТ 12815, DIN 2633) изготавливаем фланец точно под размер.
Если ёмкость уже стоит и в ней есть патрубок, пришлите фото фланца или его размеры: диаметр описной окружности, диаметр болтового круга, количество отверстий, диаметр проходного отверстия. Этого достаточно для изготовления ответного фланца.
Что включить в заявку
Чтобы рассчитать блок ТЭН и выдать цену в течение 30 минут, достаточно сообщить:
- объём ёмкости и тип нагреваемой среды (вода, масло, раствор)
- нужный перепад температур и время нагрева
- давление в ёмкости (если выше атмосферного)
- тип крепления: фланец (есть ли проходное отверстие) или резьба
- нужна ли клеммная коробка, термостат, термодатчик
Нужен блок ТЭН 12 кВт? Пришлите объём ёмкости, нужный ΔT и время нагрева — рассчитаем за 30 минут.
