Блок ТЭН для воды по чертежу: мощность, материал, фланец
Блок ТЭН - это несколько трубчатых нагревателей на одном фланце или крышке, рассчитанных на суммарную мощность бака. Мощность считают через объём воды и требуемый нагрев: P = 0,00116 × V × ΔT / t. Материал оболочки - AISI 304 для обычной воды, 08Х18Н10Т для агрессивной среды. Цена от 3510 ₽ за блок 3 кВт, изготовление по чертежу - 7-14 дней.
Что такое блок ТЭН и когда он нужен

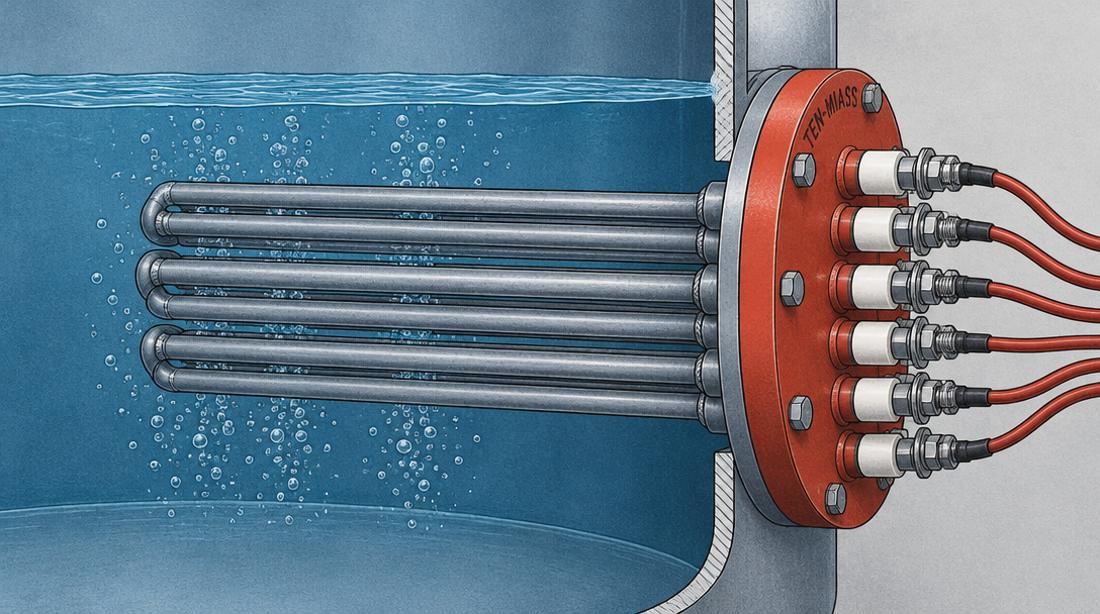

Блок ТЭН собирают, когда одной трубки не хватает по мощности или по площади теплоотдачи. На общий фланец или крышку сажают несколько прямых или изогнутых ТЭНов, разводят их по кругу с равным шагом и выводят контактные концы на сухую сторону фланца. Получившийся узел вкручивают или привариваривают в стенку бака, бойлера, промывочной ванны или котла.
Делать блок, а не один мощный ТЭН, приходится по двум причинам. Первая - мощность выше той, что держит одна трубка без перегрева оболочки (упирается в допустимую ваттную нагрузку по ГОСТ 13268-88). Вторая - нужно распределить тепло по всей площади дна бака, а не греть воду точечно с одного края.
Как считаем мощность блока под конкретный бак
Формула одна и та же для любого объёма: P = 0,00116 × V × ΔT / t, где V - объём воды в литрах, ΔT - разница между начальной и конечной температурой в °C, t - время нагрева в часах, P - мощность в кВт.
Пример из заявки: бак на 800 литров, воду нужно поднять с 20 °C до 60 °C за 4 часа.
P = 0,00116 × 800 × 40 / 4 = 37,12 / 4 = 9,28 кВт
Расчёт даёт идеальную цифру без учёта теплопотерь через стенки и крышку бака. На практике берут запас 10-15 %, то есть под этот бак закладываем блок на 10-11 кВт, а не ровно 9,28.
Какой материал оболочки для какой воды
Материал выбирают по составу воды, а не по привычке «нержавейка и всё».
| Среда | Материал оболочки | Почему |
|---|---|---|
| Питьевая и обычная техническая вода | AISI 304 (08Х18Н10) | Устойчива к коррозии в нейтральной среде, дешевле титан-стабилизированных марок |
| Щёлочи, повышенная минерализация, хлориды | 08Х18Н10Т (AISI 321) | Титан-стабилизированная сталь держит агрессивную среду лучше обычной 304, дефолт для химически активной воды |
| Сильная химия, кислоты, особые требования технолога | 316L - по запросу | Дороже, ставим только если клиент или его технолог настаивает именно на этой марке |
Подробнее о том, чем отличаются эти марки по стойкости и где каждая оправдана - в статье AISI 304 vs 321 vs 316 для каких сред.
Что указать в чертеже блока ТЭН
Чем полнее чертёж, тем меньше вопросов на этапе изготовления и тем точнее совпадёт посадка с баком. Минимальный набор данных:
- Диаметр и толщина фланца или крышки - либо готовый чертёж фланца, либо фото со штангенциркулем
- Крепёж - резьба, диаметр и число шпилек или болтовых отверстий
- Суммарная мощность и напряжение - однофазное 220 В или трёхфазное 380 В
- Число трубок и их диаметр - считается из мощности и допустимой ваттной нагрузки
- Глубина погружной части - длина трубки от фланца до дна бака за вычетом зазора
- Межосевое расстояние между трубками - чтобы трубки не касались друг друга и стенок бака
- Тип среды - обычная вода или химически активная, для выбора материала оболочки
- Отверстие под термодатчик или термостат - если нужно встроенное регулирование
Если чертежа нет - достаточно фото старого блока с линейкой или присланных на замену размеров. Расчёт числа трубок и мощности делаем сами по этим данным.
Сколько стоит блок ТЭН
| Мощность блока | Цена, норма |
|---|---|
| 3 кВт | от 3510 ₽ |
| 18 кВт | от 21700 ₽ |
Между этими точками цена растёт примерно пропорционально мощности и зависит от материала оболочки, диаметра фланца и числа трубок. Точную цифру на промежуточный номинал считаем по чертежу или фото в день обращения.
Цены при закупке от 10 шт. Точный расчёт - по чертежу или фото, в день обращения.
Нужен блок ТЭН под конкретный бак или бойлер?
Пришлите чертёж, фото старого блока или просто размеры бака и объём воды - посчитаем мощность, подберём материал и сделаем от 1 шт.
Отправить чертёж на расчёт
