Блок ТЭН для воды 15 кВт 380 В из нержавейки: производство по чертежу заказчика
Из пяти чертежей, что присылают на блок ТЭН 15 кВт, в трёх не хватает хотя бы одного из пяти обязательных пунктов: марки стали, эскиза фланца, допуска по длине, схемы соединения или напряжения. Три трубки по 5 кВт в таком блоке на 380 В обычно соединяются звездой, каждая работает на фазных 220 В, сопротивление 9,22-10,76 Ом. Делаем по чертежу за 7-10 рабочих дней, от 45 630 ₽ за 1 блок с нержавеющим фланцем. Дальше разберём, что именно должно быть в чертеже и почему без этого расчёт получится приблизительным.

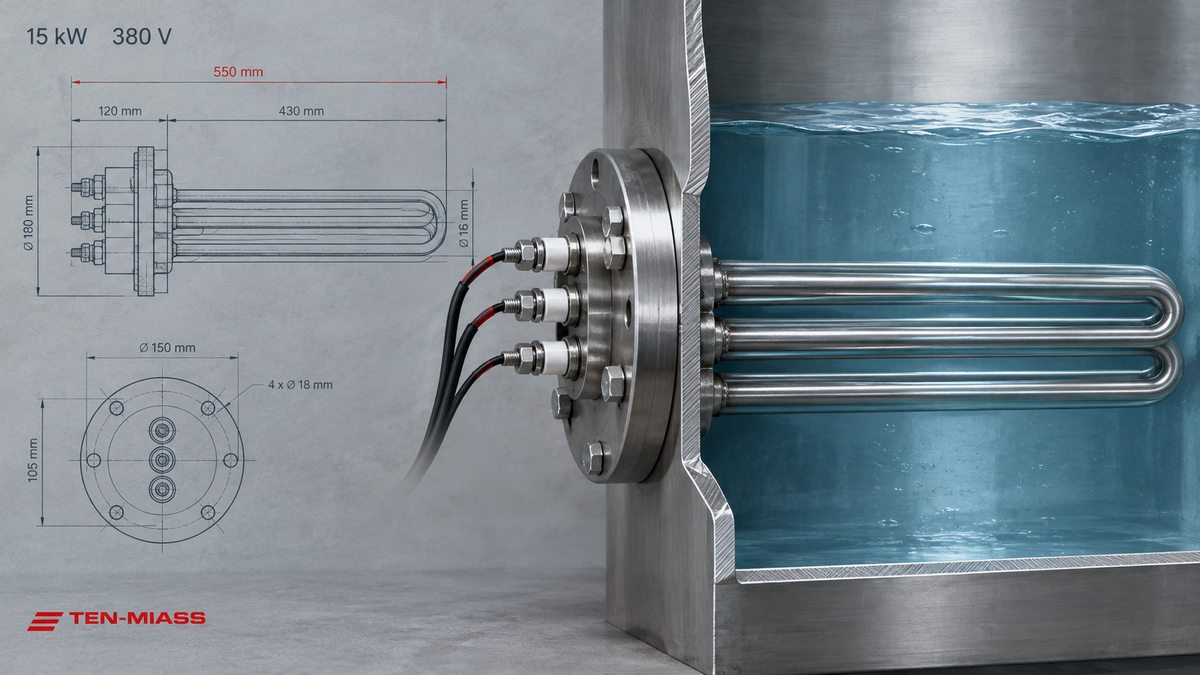

Три трубки блока 15 кВт полностью погружены в воду, контактные шпильки и провода вынесены снаружи, на сухую сторону фланца.
Что не так в присылаемых чертежах
Чертёж клиента почти всегда рисует механик или снабженец, который видит готовый узел снаружи, но не думает категориями производства ТЭНа. Отсюда одни и те же пробелы.
| Что упущено в чертеже | Что из-за этого случается | Что добавить |
|---|---|---|
| Не указана марка стали оболочки | Берём сталь 10 по умолчанию, а заказчику нужна была AISI 304 под воду, узел пойдёт на переделку | Прямо в спецификации написать марку: AISI 304, 321 или 08Х18Н10Т |
| Нет эскиза фланца с отверстиями | Делаем фланец по своему шаблону, а он не совпадает с крышкой бака по диаметру или шагу болтов | Приложить эскиз фланца сверху: диаметр, резьба или количество и диаметр отверстий, толщина |
| Нет допуска по длине активной части | Трубка упирается в дно бака или не достаёт до нужного уровня, греет воздух, а не воду | Указать длину с допуском ±2 мм и зазор до дна/стенки отдельной цифрой |
| Не указана схема соединения и напряжение | Путаем звезду с треугольником, сопротивление получается не то, греет слабее или сильнее | Написать и линейное, и фазное напряжение, схему звезда/треугольник, количество трубок |
Как считаем мощность под чертёж
Если в заявке нет готовой мощности, а есть объём бака и требуемый нагрев за время, считаем по формуле: P = 0,00116 × V × ΔT / t, где V - это объём воды в литрах, ΔT - на сколько градусов нужно поднять температуру, t - время нагрева в часах.
Пример из реальной заявки: бак 500 литров, воду нужно поднять с 10 до 45 °C (ΔT = 35) за 1,5 часа:
P = 0,00116 × 500 × 35 / 1,5 = 20,3 / 1,5 ≈ 13,5 кВт
Расчёт дал 13,5 кВт. Заказчик взял блок 15 кВт, запас около 10% на случай, если зимой вода из скважины идёт холоднее заявленных 10 °C. Это нормальная практика: запас по мощности на 10-15% выгоднее, чем пересчитывать и переделывать фланец через полгода.
Схема подключения на 380 В: звезда, не треугольник
Для блока 15 кВт на 380 В типовое решение: три трубки по 5 кВт, соединённые звездой с нулевым проводом. Каждая трубка в этой схеме работает не на линейных 380 В, а на фазных: 380 / √3 ≈ 220 В. Треугольник для таких блоков встречается реже: там каждая трубка держит все 380 В, и трубки нужны с вдвое большим сопротивлением на ту же мощность.
Если в чертеже не указано, какая схема нужна, по умолчанию делаем звезду, она даёт более долговечную трубку за счёт меньшей ваттной нагрузки на тот же диаметр. Но если щиток заказчика собран под треугольник, а мы сделаем звезду, блок физически подключат неправильно и мощность уйдёт в разброс.
Допуск ГОСТ 13268-88 для трубки блока
ГОСТ нормирует допуск не сопротивления, а мощности: +5/−10% от номинала. Для одной трубки на 5 кВт при фазном напряжении 220 В пересчёт через R = U²/P даёт несимметричный коридор.
| Параметр трубки | Номинал | Допуск по ГОСТ (+5/−10%) | Сопротивление, Ом |
|---|---|---|---|
| Мощность одной трубки | 5000 Вт | 4500-5250 Вт | 9,22-10,76 |
| Суммарная мощность блока (3 трубки) | 15 000 Вт | 13 500-15 750 Вт | - |
Если мультиметр на одной трубке после сборки показывает, скажем, 11,2 Ом, это уже за верхней границей коридора: фактическая мощность трубки упала ниже 4330 Вт. Для готового блока это повод перепроверить плотность набивки на этапе ОТК, а не повод списывать на «погрешность прибора».
Что прислать нам для расчёта и изготовления
- Марка стали оболочки: AISI 304, 321 (08Х18Н10Т) или другая, если среда агрессивнее чистой воды
- Эскиз или фото фланца сверху: диаметр, резьба штуцера или схема отверстий с шагом
- Длина активной части трубок с допуском и зазор до дна/стенки бака
- Расположение контактов: сверху, с торца, под крышкой, где физически остаётся место для подключения
- Напряжение (линейное и фазное) и предпочтительная схема соединения: звезда или треугольник
- Количество трубок и желаемая суммарная мощность, если считали сами
Фото старого сгоревшего блока с линейкой рядом с фланцем ускоряет расчёт почти так же, как чертёж, если дополнительно указаны материал и напряжение.
Сроки производства по чертежу
7-10 рабочих дней считаются не с даты заявки, а с даты, когда в чертеже закрыты все пять пунктов из таблицы выше. Если чертёж приходит с пробелами, добавляются 1-2 дня на уточнение по телефону или WhatsApp, что быстрее, чем переделывать готовый блок. Отгрузка СДЭК или ПЭК по России и в Казахстан.
Подробно про сами размеры и форматы чертежа читайте в отдельной статье «Чертёж ТЭНа для заказа: 7 размеров, без которых не изготовить». Про общий процесс изготовления под заказ от 1 штуки читайте в статье «ТЭН по чертежу: изготовление на заказ».
