Блок ТЭН для пищевого производства из нержавейки: производство по чертежу заказчика
В августе на расчёт пришло фото блока ТЭН с сыроварни: чёткий ракурс, видно каждую трубку, но без единого размера. Пересчитать диаметр отверстий по пикселям нельзя - пришлось просить заказчика взять штангенциркуль и прислать цифры заново. Заказ сдвинулся на три дня. Ниже - что присылать сразу, чтобы так не было: какие размеры нужны в чертеже, как мы переносим их в производство и сколько занимает нестандартный блок под конкретный фланец.

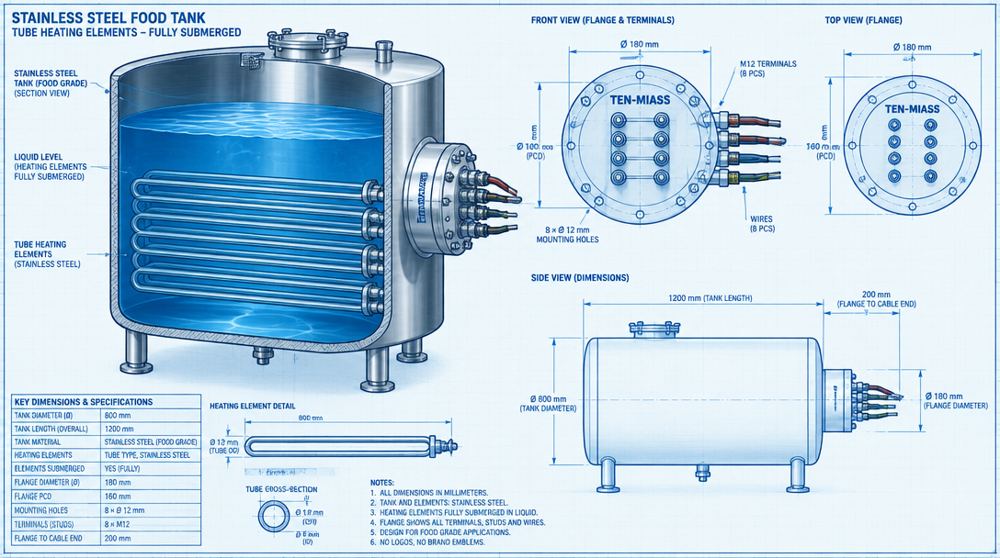

Трубки блока ТЭН полностью под уровнем жидкости, клеммы и контакты - снаружи, на сухой стороне фланца
Почему чертёж, а не фото или описание на словах
Блок ТЭН крепится к баку одним фланцем, и этот фланец должен встать на штатное место без доработки отверстий под шпильки. Для этого важны не общий вид, а конкретные цифры: диаметр фланца с точностью до миллиметра, диаметр и шаг отверстий под трубки, длина погружной части. На фото эти параметры искажает ракурс и перспектива - трубка, снятая под углом, на снимке кажется короче или длиннее реальной.
Описание на словах работает ещё хуже. «Такой же, как был» - не размер. У одного и того же оборудования за годы эксплуатации могли стоять блоки разных производителей с разным шагом трубок, и «такой же» для заказчика и для инженера на производстве - не одно и то же число.
Что указать в чертеже блока ТЭН
| Что указать | Зачем это важно | Что будет, если не указать |
|---|---|---|
| Диаметр фланца и форма (круглый, прямоугольный) | Фланец садится на штатное посадочное место бака без доработки | Блок не встанет на место или потребует рассверловки корпуса бака |
| Количество и диаметр отверстий под трубки | Трубки проходят через фланец герметично, без люфта и подтёков | Трубка болтается в отверстии или не проходит вовсе |
| Шаг между отверстиями (расстояние между центрами) | Трубки не касаются друг друга и равномерно греют объём | Перегрев соседних трубок, локальное кипение, неравномерный нагрев среды |
| Длина погружной части | Трубка целиком под уровнем жидкости, не торчит сухим концом наружу | Сухой ход участка трубки - перегорает за недели вместо лет |
| Материал фланца и трубок | Марка стали подбирается под среду (вода, молоко, сироп, рассол) | Коррозия, привкус в продукте, отказ от партии на контроле качества |
| Расположение и тип клемм | Контакты выходят в нужную сторону под крышку щита или короб | Клеммы упираются в стенку бака, проводку приходится тянуть обходом |
| Напряжение и суммарная мощность | Расчёт числа трубок, сечения провода, схемы соединения | Пересчёт после изготовления, срыв срока |
Пример из практики: блок на 9 кВт для пастеризатора
Сыроварня прислала задачу: заменить блок ТЭН на пастеризаторе молока, старый вышел из строя через 4 года работы. После уточнения размеров на месте штангенциркулем получился такой чертёж:
- Фланец нержавеющий, круглый, диаметр 108 мм
- 3 отверстия диаметром 16 мм под трубки 15 мм
- Шаг между центрами отверстий - 32 мм, расположение треугольником
- Длина погружной части каждой трубки - 480 мм
- Материал трубок и фланца - нержавеющая сталь AISI 321 (пищевой контакт, молоко, среда с подогревом до 76°C для пастеризации)
- Напряжение 380 В, 3 трубки по 3 кВт, суммарно 9 кВт
- Клеммы прямые, выведены в один ряд вверх, под крышку распределительной коробки над баком
По этому чертежу трубки легли на фланец без доработки отверстий, блок встал на место за один заход. Если бы заказчик прислал только фото старого блока, инженер на производстве не узнал бы ни шаг 32 мм, ни то, что клеммы развёрнуты именно вверх, а не вбок - это пришлось бы выяснять дополнительным звонком, а не считать с чертежа.
Чек-лист: что прислать для расчёта блока ТЭН по чертежу
- Эскиз или фото фланца с проставленными размерами - диаметр фланца и диаметр каждого отверстия, от руки или в CAD, формат не важен (PDF, DWG, фото листа с размерами)
- Шаг между отверстиями - расстояние между центрами соседних отверстий, замеренное штангенциркулем или рулеткой
- Длина погружной части - от плоскости фланца до конца трубки
- Напряжение питания и суммарная мощность или мощность, которая нужна на каждую трубку
- Расположение и тип клемм - куда смотрят контакты, прямой вывод или угловой
- Среда и температура - вода, молоко, сироп, рассол, масло, до какой температуры нагрев - от этого зависит марка стали и ваттная нагрузка
- Фото старого блока как дополнение, если он есть - помогает сверить форму, но не заменяет цифры выше
Как мы переносим чертёж в производство
Эскиз или фото с размерами проверяет инженер на расчёте: сходится ли шаг с диаметром отверстий, достаточно ли места между трубками для теплоотдачи при заданной мощности. Если в присланных данных не хватает цифры, звонок или сообщение в WhatsApp с уточняющим вопросом уходит в тот же день.
Дальше считается компоновка трубок на фланце: расстояние между соседними трубками должно оставлять зазор для свободной конвекции среды, иначе трубки греют друг друга, а не продукт. Для 3-6 трубок обычно хватает треугольного или кругового расположения, для 6 и больше - расчёт по кругу с равным шагом. Параллельно считается схема соединения трубок (звезда или треугольник) под заданное напряжение.
Готовый эскиз с окончательными размерами уходит заказчику на согласование перед запуском в производство - это экономит время по сравнению с переделкой готового блока, если что-то не совпало.
Сроки изготовления нестандартного блока
Блок ТЭН под размер конкретного фланца - не складская позиция. Со склада можно забрать только то, что уже стоит на полке в нужном диаметре и мощности, а под нестандартный фланец пищевого производства такого почти никогда нет. Изготовление по индивидуальному чертежу занимает 7-14 рабочих дней от согласования эскиза до отгрузки, в зависимости от загрузки цеха и сложности компоновки трубок.
| Мощность блока | Материал | Цена, норма |
|---|---|---|
| 6 кВт | Нержавеющая сталь | 14 040 ₽ |
| 9 кВт | Нержавеющая сталь | 21 060 ₽ |
| 12 кВт | Нержавеющая сталь | 28 080 ₽ |
| 18 кВт | Нержавеющая сталь | 42 120 ₽ |
Цена при закупке от 10 шт. Точный расчёт по чертежу и фото - в день обращения.
Почему чертёж экономит время, а не описание на словах
Самая частая ошибка на расчёте - прислать одно фото старого блока и написать «сделайте такой же». По фото без масштаба нельзя восстановить ни диаметр отверстий, ни шаг трубок с точностью, которая нужна для посадки фланца. Инженер либо присылает список уточняющих вопросов, либо (если сроки горят) делает блок по приблизительным размерам, и тогда риск несовпадения отверстий ложится на заказчика при монтаже.
Чертёж с проставленными размерами убирает этот риск целиком: расчёт идёт по цифрам, а не по визуальной оценке. Даже если готового чертежа нет, присланные с рулеткой или штангенциркулем пять-шесть цифр из чек-листа выше работают так же, как профессиональный эскиз. Разница между «пришлите чертёж» и «пришлите фото» - это разница между расчётом в день обращения и повторным запросом данных через три дня.
Нужен блок ТЭН под конкретный фланец пищевого производства?
Пришлите размеры фланца, шаг отверстий и среду - посчитаем и пришлём чертёж на согласование в день обращения.
Оформить заказЧастые вопросы
Подробнее про общие требования к чертежу ТЭНа - в статье «Чертёж ТЭНа для заказа: 7 размеров, без которых не изготовить». Если чертежа нет вообще, только старый образец - смотрите «Изготовление ТЭН по фотографии: какие данные нужны». Сроки на другие типы нагревателей - в статье «Срок изготовления нестандартного ТЭН».
Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
