Блок ТЭН для ёмкости 45 кВт: как выбрать и заменить
45 кВт - это блок из 9-15 трубчатых секций на одном фланце, рассчитанный строго на 380 В трёхфазное подключение. Цена от 52 650 ₽ при стандартном фланце. Ниже: как посчитать нужную мощность под объём ёмкости, по какой схеме группировать секции и что проверить при демонтаже старого блока, чтобы не получить перекос фаз на новом.
Что такое блок ТЭН на 45 кВт

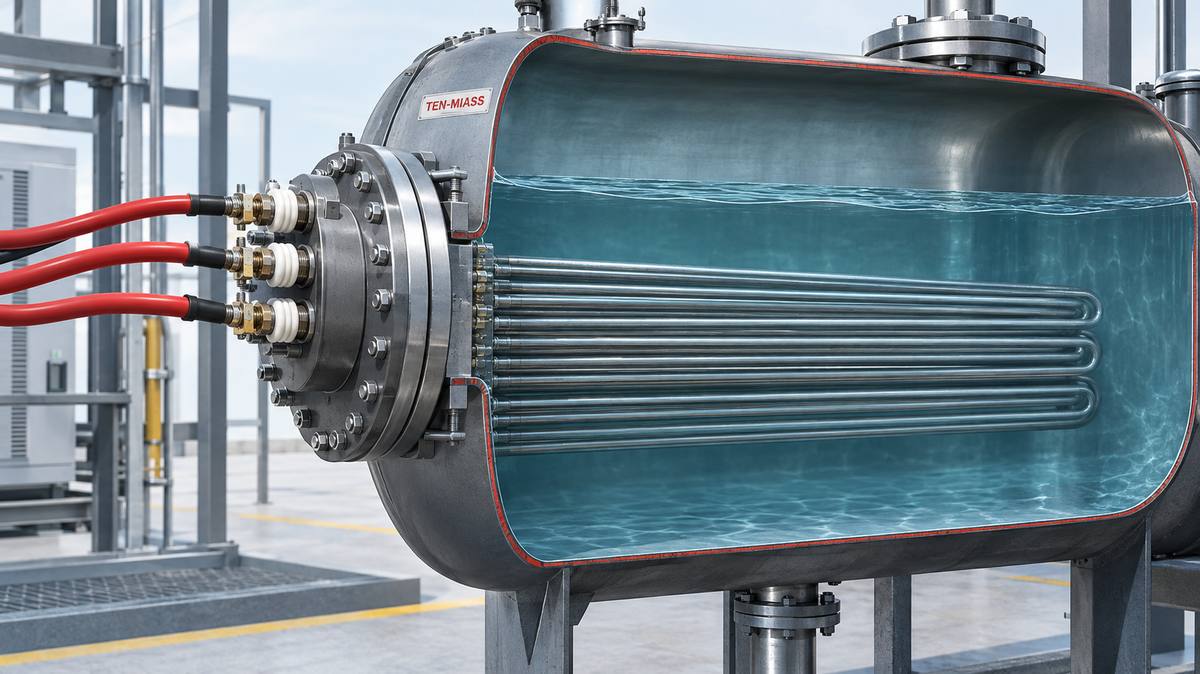

Это сборка из нескольких трубчатых ТЭН, запрессованных в общий фланец и соединённых в электрическую группу. На 45 кВт типично ставят от 9 секций по 5 кВт до 15 секций по 3 кВт: выбор зависит от диаметра горловины ёмкости и доступного места под клеммную коробку. Каждая секция заходит внутрь бака на всю расчётную длину, снаружи торчит только резьбовой или фланцевый хвостовик с контактами.
На цеховых реакторах и крупных варочных котлах такая мощность нужна, чтобы прогреть большой объём за разумное время смены. Для этого важна не только суммарная мощность, но и равномерность нагрева по сечению бака. Если секции сгруппированы в одном углу фланца, жидкость у стенок прогревается медленнее, и в вязких средах образуются застойные холодные зоны.
Как выбрать мощность блока под объём ёмкости
Мощность считается по формуле: сколько энергии нужно, чтобы поднять температуру заданного объёма за отведённое время.
Пример: ёмкость 3000 л, нагрев с 20 °C до 90 °C (ΔT = 70 °C), время нагрева 5,4 ч.
P = 0,00116 × 3000 × 70 / 5,4 = 243,6 / 5,4 ≈ 45,1 кВт
Чем короче допустимое время нагрева, тем выше должна быть мощность при том же объёме. Если тот же бак на 3000 л нужно прогреть за 3 часа вместо 5,4, потребуется уже около 81 кВт, то есть другой класс блока и другая схема подключения кабеля. Время нагрева напрямую определяет, сколько секций встанет на фланец, и это не второстепенный параметр расчёта.
Параметры для подбора: таблица
| Параметр | Что уточнить | Почему важно |
|---|---|---|
| Напряжение сети | 380 В, 3 фазы (на 45 кВт иначе не работает) | Определяет схему секций: звезда или треугольник |
| Диаметр фланца | Посадочный диаметр и шаг отверстий под старый блок | Новый блок должен встать на тот же крепёж без сверления новых отверстий |
| Диаметр горловины | Внутренний проход, куда заводится блок при монтаже | Блок с длинными секциями может не пройти через узкую горловину |
| Среда | Вода, масло, раствор, пищевая среда, химия | Определяет материал оболочки: сталь 10, AISI 304, 08Х18Н10Т |
| Минимальный уровень жидкости | Насколько может упасть уровень при работе | Секции должны оставаться погружёнными, иначе перегрев и прогар оболочки насухую |
| Автоматика защиты | Номинал автомата, наличие реле уровня и термостата | Без реле уровня при сливе жидкости блок сгорает в первый же цикл |
Звезда или треугольник: какую схему ставить
На 45 кВт секции группируют по трём фазам, и способ соединения групп между собой, звезда или треугольник, меняет ток и напряжение на каждой секции.
В схеме звезда на одну секцию приходится фазное напряжение 220 В, общий ток по линии ниже. Это мягче для пускового тока и удобнее, если в будущем понадобится отключить часть секций на ремонт без перекоса фаз: каждая фаза работает независимо. В схеме треугольник на секцию приходится линейное напряжение 380 В, с той же секции снимается больше мощности, но ток в подводящих проводах выше, и при обрыве одной фазы оставшиеся две продолжают греть несимметрично, создавая перекос нагрузки.
Для стационарной технологической ёмкости с постоянным режимом работы чаще ставят звезду: она прощает частичные отключения секций на обслуживание. Треугольник оправдан, когда нужна максимальная мощность с минимального числа секций и ёмкость работает непрерывно без ремонтных пауз.
Сколько стоит блок ТЭН на 45 кВт
Стальной блок на 45 кВт при стандартной компоновке фланца стоит от 52 650 ₽ (45 кВт × 1170 ₽/кВт, уровень «норма»). В нержавеющем исполнении оболочки секций цена выше, зависит от марки стали под конкретную среду. Цена при стандартной компоновке фланца, точный расчёт делаем по чертежу и фото ёмкости в день обращения.
Как заменить старый блок ТЭН
Порядок демонтажа и монтажа определяет, проживёт ли новый блок больше одного сезона.
- Обесточить линию на вводном автомате, проверить отсутствие напряжения указателем на всех трёх фазах клеммной коробки.
- Слить жидкость ниже посадочного места фланца, а не только ниже секций, иначе при выкручивании крепежа жидкость пойдёт через щель.
- Демонтировать клеммную коробку и промаркировать провода по фазам: на крупных блоках легко перепутать подключение групп при обратной сборке.
- Открутить крепёж фланца по кругу крест-накрест, не с одной стороны, иначе прокладку перекосит и при обратном монтаже она сядет неровно.
- Вынуть блок через горловину целиком, без перекоса секций. Погнутая при демонтаже секция старого блока часто подсказывает причину прежней поломки.
- Проверить посадочное место: совпадение диаметра фланца и шага отверстий с новым блоком и есть совместимость, без неё блок просто не встанет.
- Установить новый блок на новую прокладку, затянуть крепёж равномерно по кругу с одинаковым моментом.
- Проверить сопротивление изоляции между клеммами и корпусом блока мультиметром до подачи напряжения. Пробой на корпус при монтаже выбьет УЗО в первую же секунду работы.
Типичная ошибка при выборе блока ТЭН
Блок подбирают под пиковую мощность вводного автомата без запаса на то, что по тому же фидеру одновременно работает насос, мешалка или компрессор. Автомат рассчитан на суммарный ток линии, а не только на ток блока ТЭН: при одновременном пуске насоса с нагревом он выбивает в первые секунды. Причина не в неисправности блока, а в недооценке суммарной нагрузки на линию при расчёте. Перед заказом стоит считать не только мощность блока, но и что ещё висит на том же вводе в момент нагрева.
Что прислать для расчёта
Чтобы дать точную цену и срок без лишних уточнений, пришлите на одном сообщении:
- Объём ёмкости в литрах и требуемую ΔT (с какой до какой температуры)
- Желаемое время нагрева в часах
- Диаметр и чертёж фланца (или фото старого блока с линейкой рядом)
- Диаметр горловины, через которую заводится блок
- Среда: вода, масло, пищевой продукт, химический раствор
- Напряжение и доступную схему подключения (звезда/треугольник)
- Минимальный уровень жидкости при работе и наличие реле уровня
