Блок ТЭН для ёмкости 3 кВт: защита от сухого хода
30-50 мм - минимальный запас между верхней трубкой блока-ТЭНа и фактическим уровнем жидкости в технологической ёмкости во время работы. Без этого запаса и реле уровня блок на 3 кВт сгорает за 1-3 минуты, как только насос откачки или дозатор опустит жидкость ниже трубок. В бытовом бойлере такое бывает редко, в баке с перекачкой или сливом - это типовой сценарий отказа, а не исключение.

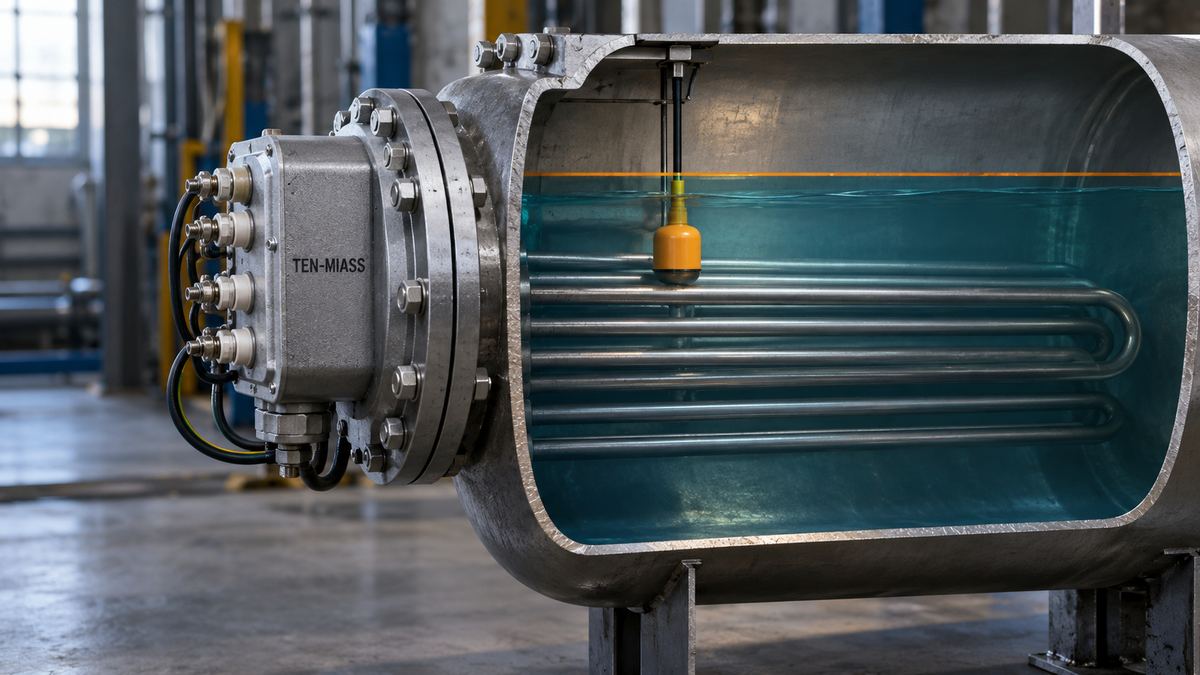

Трубки блока-ТЭНа целиком под уровнем жидкости, контакты и клеммы - на сухой стороне фланца.
Почему именно технологическая ёмкость, а не бойлер
Бытовой бойлер почти всегда работает с постоянным объёмом: заполнили один раз, дальше только доливается по мере расхода горячей воды, уровень падает редко и ненадолго. У технологической ёмкости с перекачкой, дозированием реагента или периодическим сливом объём меняется каждый цикл работы - это заложено в процесс, а не авария. Если блок-ТЭН включён, а насос откачки в это время опустошает бак быстрее, чем доливается жидкость, трубки оголяются ещё до срабатывания термостата.
Разница в масштабе риска: в бойлере сухой ход - редкий отказ оборудования, в технологическом баке с перекачкой - рядовой сценарий, который происходит, если никто не поставил защиту по уровню заранее.
Что путают при заказе блока-ТЭНа для ёмкости
Типовая ошибка - заказать блок строго по мощности и материалу, ни разу не продумав, что будет с нагревателем в момент, когда уровень жидкости падает. Мощность в кВт и материал трубки (сталь или нержавейка) выбирают правильно, а реле уровня или электродный датчик сухого хода в спецификацию не попадают - считается, что это «дело автоматчиков», а не часть заказа на нагреватель. В итоге блок ставят в ёмкость без единой защиты от оголения трубок, и первый же цикл откачки с опозданием насоса сжигает его.
Как распознать сухой ход на блоке-ТЭНе 3 кВт
| Признак | Причина | Что делать |
|---|---|---|
| Срабатывание через 1-3 минуты после пуска насоса откачки или дозатора | Уровень жидкости опустился ниже верхней трубки блока | Немедленно обесточить, дать остыть, проверить положение датчика уровня |
| Потемнение, цвета побежалости на верхней части трубок | Трубки частично оголились и грелись без отвода тепла жидкостью | Блок под замену, добавить аварийное отключение по минимальному уровню |
| УЗО или автомат выбивает сразу после долива жидкости в остывший бак | Термоудар на раскалённую магнезитовую изоляцию дал трещину | Прозвонить изоляцию мегаомметром, при пробое менее 1 МОм - замена блока |
| Нагрев включается до того, как ёмкость заполнена после обслуживания | Нет блокировки пуска нагрева по сигналу «ёмкость заполнена» | Завести сигнал минимального уровня в схему пуска, не только в сигнализацию |
Пример расчёта мощности для технологического бака
Формула мощности нагрева жидкости: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - требуемый нагрев в °C, t - время нагрева в часах.
P = 0,00116 × 200 × 26 / 2 = 3,02 кВт
Округляем до ближайшего стандартного блока - 3 кВт.
Для той же ёмкости при увеличении ΔT или сокращении времени нагрева расчёт даёт мощность выше - тогда берут 4 или 5 кВт либо два блока-ТЭНа на разных фланцах. Важно: расчёт даёт мощность нагрева самой жидкости без учёта теплопотерь через стенки бака и крышку - на неутеплённой ёмкости в цеху стоит закладывать запас 10-15%.
Материал: сталь или нержавейка
Для масла и сухих сыпучих сред подходит сталь 10 - дешевле, химически стабильна при отсутствии воды. Для воды, пара и большинства водных растворов берут нержавейку AISI 304 (08Х18Н10) - не ржавеет от конденсата и не даёт накипи с привкусом металла. Для агрессивной химии - кислот, солевых растворов повышенной концентрации - по умолчанию ставим AISI 321 (08Х18Н10Т): титан в составе держит межкристаллитную коррозию там, где обычная 304 со временем растрескивается по сварным швам.
Мощность блока по ГОСТ 13268-88 нормируется с допуском +5/−10 % - для 3 кВт на 220 В это 3150…2700 Вт, что через R = U²/P даёт коридор сопротивления 15,4…17,9 Ом. Если на мультиметре сопротивление ниже 15,4 Ом - блок перегружен по мощности, выше 17,9 Ом - часть нихромовой нити уже выработалась.
Что прислать, чтобы посчитать блок-ТЭН точно
- Объём ёмкости в литрах и её геометрия (цилиндр, прямоугольный бак, конус)
- Минимальный и максимальный уровень жидкости именно во время работы, не при полной заливке
- Среда: вода, масло, конкретная химия с названием реагента и концентрацией
- Напряжение питания (220 В или 380 В) и желаемое время нагрева
- Посадка в стенку: резьба (G, дюйм) или фланец с диаметром и количеством отверстий
