Блок ТЭН для ёмкости 25 м³, чтобы вода не замерзала зимой

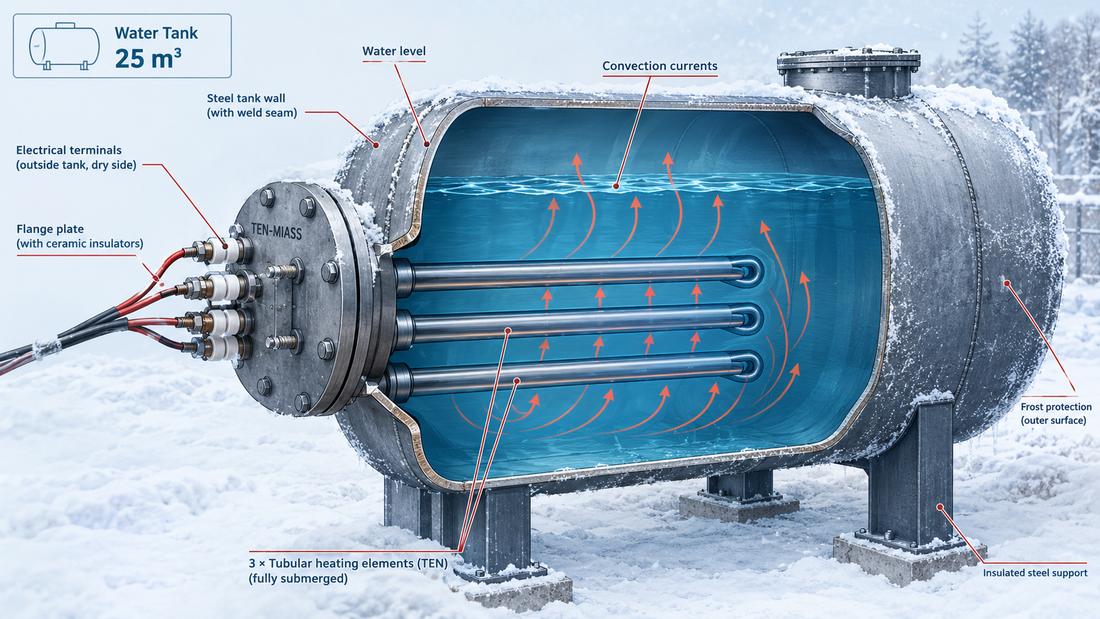

Короткий ответ: для открытой неутеплённой ёмкости 25 м³ в уральскую зиму (-30°C за бортом) практическая установленная мощность блока ТЭН составляет 15-18 кВт при поддержании температуры воды +3...+5°C. Если ёмкость утеплена слоем минеральной ваты, хватает 2-3 кВт. Один мощный ТЭН в одной точке не решает задачу: вода у дальних стенок и на дне промерзает, пока рядом с самим элементом она близка к кипению. Нужен блок из нескольких элементов, распределённых по сечению или периметру.

Почему вода в ёмкости 25 м³ замерзает зимой

Большой объём воды сам по себе не держит тепло дольше маленького, скорость теплопотерь определяет не объём, а площадь наружной поверхности. У цилиндрической ёмкости на 25 м³ эта площадь составляет порядка 45-50 м², и вся она металл, который отдаёт тепло в мороз быстро, особенно на ветру.

Вторая причина, неравномерность. Если в ёмкости стоит один ТЭН, тёплая вода скапливается вокруг него, а конвекция в большом объёме без принудительной циркуляции слабая. Дальние углы, дно у стенок и верхний слой у горловины остаются холодными и промерзают первыми, хотя по паспорту суммарная мощность вроде бы достаточная.

Что проверить: признак → причина → решение

Какая мощность блока ТЭН нужна для ёмкости 25 м³

Для открытой неутеплённой ёмкости на 25 м³ типовая установленная мощность блока составляет 15-18 кВт при трёхфазном питании 380 В. На практике такой блок собирают из трёх одинаковых элементов, соединённых звездой, каждый работает на фазное напряжение 220 В.

ГОСТ нормирует допуск по мощности +5/−10%, поэтому коридор сопротивления несимметричный. Для элемента 5 кВт на 220 В: при −10% мощность 4500 Вт даёт верхнюю границу R = 220²÷4500 ≈ 10,76 Ом, при +5% мощность 5250 Вт даёт нижнюю границу R = 220²÷5250 ≈ 9,22 Ом. Если на блоке сопротивление вне этого диапазона, элемент уже выгорел частично, даже если греет.

Пример расчёта: сколько тепла теряет ёмкость 25 м³

Мощность считается по формуле теплопотерь: Q = k × S × ΔT, где Q означает тепловые потери в ваттах, k означает коэффициент теплопередачи стенки в Вт/(м²·°C), S означает площадь наружной поверхности ёмкости в м², а ΔT означает разницу между требуемой температурой воды и минимальной наружной температурой в °C.

Возьмём условные данные для примера, не привязанные к конкретному резервуару. Цилиндрическая ёмкость объёмом 25 м³, диаметр 3 м, высота около 3,6 м. Площадь наружной поверхности (боковая часть плюс дно и крышка) получается порядка 47 м². Коэффициент теплопередачи тонкой стальной стенки без утепления на ветру берём 9 Вт/(м²·°C), это справочное значение для голого металла, а не точный расчёт под ваш резервуар. Минимальная температура на улице -30°C, требуемая температура воды +5°C, значит ΔT = 35°C.

Q = 9 × 47 × 35 ≈ 14 800 Вт ≈ 14,8 кВт.
С запасом на ветер и пусковой режим (коэффициент 1,2) получаем около 17,8 кВт, отсюда и практическая мощность блока 18 кВт для такой ёмкости.

Что прислать для расчёта

• Объём ёмкости в м³ (или габариты, если форма не круглая)
• Материал и толщину стенки
• Есть ли теплоизоляция и какой слой
• Минимальную температуру воздуха в вашем регионе зимой
• Требуемую температуру воды, обычно +3...+5°C, чтобы не допустить льда
• Чертёж или фото ёмкости с местом под фланец или штуцер

По этим шести пунктам считается мощность, количество элементов в блоке и материал оболочки, обычно в день обращения.

Главная ошибка: один мощный ТЭН вместо блока

Частая ошибка: купить один ТЭН на 15 кВт и опустить его в ёмкость, рассчитывая, что суммарной мощности достаточно. Для 25 м³ это не так: без принудительной циркуляции тепло от одного элемента распределяется только в радиусе 1-1,5 м от него. Рядом с ТЭНом вода почти кипит, а в дальнем углу, у дна и в стороне от элемента всё те же -30°C за стенкой, и именно там образуется лёд, часто в районе выходного патрубка или клапана, где промерзание опаснее всего.

Решение: распределить ту же суммарную мощность на 3 элемента меньшей мощности каждый, расставленных по периметру или высоте так, чтобы ни одна точка ёмкости не находилась дальше 1-1,5 м от нагревателя. Разница в цене между одним ТЭНом на 15 кВт и блоком из трёх по 5 кВт минимальна, а защита от замерзания при этом работает по всей ёмкости, а не только в одной точке.

Сколько стоит блок ТЭН для ёмкости 25 м³

Цена считается по калькулятору блок-ТЭН, уровень «норма». В стальной оболочке (контакт с технической водой):

Цены при закупке от 10 шт. Точный расчёт по чертежу. Для долгого контакта с водой или если ёмкость питьевая, разумнее сразу брать нержавейку AISI 304: цена выше, но коррозия от воды не съедает оболочку за один сезон.

Частые вопросы
