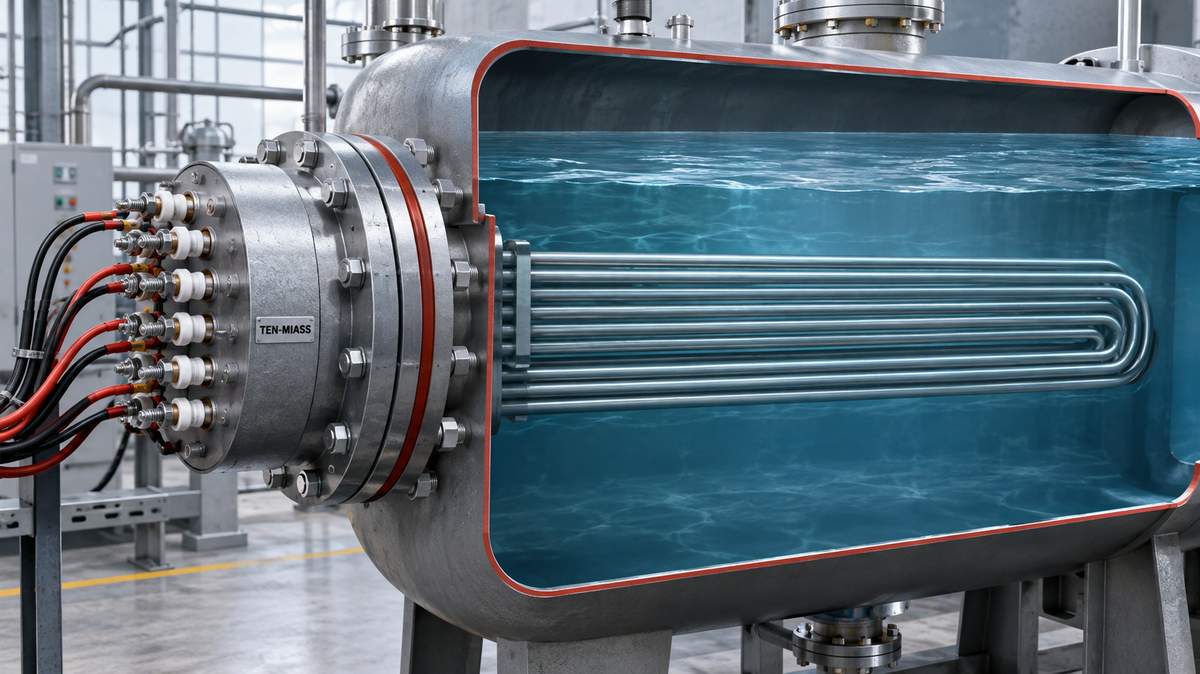

Блок ТЭН 20 кВт для ёмкости: сколько нагревателей ставить и какой фланец выбрать

Блок на 20 кВт для крупной технологической или моечной ванны обычно собирают из 5-6 трубчатых элементов по 3,3-4 кВт с шагом между осями 35-40 мм, а не из 2-3 мощных трубок: так удельная нагрузка на каждый элемент остаётся в безопасном диапазоне, и жидкость прогревается равномерно по всему сечению бака. Цена блока в стали от 23400 ₽, в нержавейке AISI 304/321 от 46800 ₽. Срок изготовления 7-14 рабочих дней.

Сколько ТЭН должно быть в блоке на 20 кВт

Для ёмкости на 20 кВт ставят 5-6 трубчатых элементов мощностью 3,3-4 кВт каждый, а не 2-3 мощных трубки. Дело не в эстетике, а в удельной нагрузке на поверхность: чем меньше площадь, с которой снимается киловатт, тем выше температура оболочки в этой точке. На малых блоках (1-3 кВт) разница незаметна, но на 20 кВт и выше неправильный набор элементов даёт локальный перегрев уже в первые недели работы.

Шаг между осями элементов на фланце обычно держат в диапазоне 35-50 мм. При меньшем шаге соседние трубки начинают греть друг друга, и зоны ближе к стенкам ванны прогреваются медленнее, чем центр. При большем шаге фланец получается неоправданно крупным для той же мощности.

Таблица подбора блока ТЭН по мощности

Точный набор зависит от среды и диаметра трубки: в вязких растворах и масле шаг увеличивают, в чистой воде с принудительной циркуляцией можно ставить плотнее.

Почему число элементов важнее суммарной мощности

Сравним два варианта одного и того же блока 20 кВт на трубках диаметром 13 мм с активной длиной 1,8 м (элемент согнут в несколько ходов, чтобы уместить длинную рабочую зону в компактный фланец):

• 3 элемента по 6,67 кВт - удельная нагрузка 9,1 Вт/см². Для воды с перемешиванием это уже верхняя граница, для стоячей жидкости - перегруз почти в два раза.
• 6 элементов по 3,33 кВт - удельная нагрузка 4,5 Вт/см². Это безопасный диапазон и для циркулирующей среды, и для застойных зон у стенок бака.

Разница ощущается не сразу. Первые месяцы блок из трёх мощных трубок греет штатно, но на каждой оболочке локально выше температура, соли и накипь оседают быстрее, а при случайном снижении уровня жидкости перегрев наступает за секунды, а не за минуты, как на блоке с запасом по площади.

Расчёт мощности под объём ванны

Мощность блока считается по формуле:

P (кВт) = 0,00116 × V (л) × ΔT (°C) / t (ч)

Пример: технологическая ванна на 1500 литров, раствор нужно поднять с 20 до 70 °C (ΔT = 50 °C) за время одного цикла - 4,35 часа.

P = 0,00116 × 1500 × 50 / 4,35 = 87 / 4,35 = 20 кВт

Эта цифра - мощность на сам нагрев без учёта теплопотерь через стенки бака, крышку и трубопроводы. Для открытой ванны без теплоизоляции добавляют 15-25 % запаса, для закрытого утеплённого контура хватает расчёта по формуле без надбавки.

Материал фланца и трубок под среду

Материал оболочки блока выбирают по рабочей жидкости, а не «на всякий случай»:

• Углеродистая сталь - техническая вода без химии, масло, нейтральные растворы. Вариант по умолчанию, когда среда не агрессивная.
• Нержавейка AISI 304 (08Х18Н10) - вода, пар, слабощелочные моющие растворы.
• Нержавейка AISI 321 (08Х18Н10Т) - пищевые и химически активные среды, перекись водорода и другие окислители. Титан-стабилизированная сталь, стойкая там, где обычная 304 со временем начинает травиться.
• Титан - сильно агрессивные среды: хлориды, кислоты, гальванические ванны. Применяется реже, под конкретный технологический процесс.

Латунь и медь в контакте с окислителями вроде перекиси водорода не используют: медь ускоряет разложение окислителя, что и портит раствор, и разрушает сам фланец.

Цена блока ТЭН 20 кВт

Цена при стандартной компоновке фланца, точный расчёт - по чертежу и фото ёмкости в день обращения.

Где применяют блок ТЭН 20 кВт

Мощность 20 кВт закрывает диапазон крупных промышленных ёмкостей, где нужен равномерный прогрев по всему объёму, а не точечный нагрев:

• Моечные ванны деталей перед покраской или гальваникой
• Технологические ванны промывки в металлообработке
• Подогрев растворов в вакуумных узлах производственных линий
• Промывочные и обезжиривающие ванны на пищевых и фармацевтических производствах

Типичная ошибка: берут типовой блок по кВт, а не по расчёту ванны

Клиент заказывает «блок на 20 кВт», получает стандартную компоновку с меньшим числом элементов и стандартным шагом, не сообщая реальный объём, теплопотери и время цикла. На бумаге мощность совпадает, но на практике ванна либо греется дольше расчётного времени, либо элементы работают с завышенной удельной нагрузкой. Теплопотери через стенки неизолированного бака на открытом производстве снижают эффективный нагрев на 15-25 % от расчёта по чистому объёму - этот запас нужно закладывать в заявке, а не выяснять постфактум.

Что прислать для расчёта

• Объём ёмкости в литрах
• Рабочую температуру и разницу ΔT, которую нужно получить
• Время одного цикла нагрева
• Среду: вода, раствор (состав), масло, с перемешиванием или без
• Материал и толщину стенки бака, есть ли теплоизоляция
• Посадочное отверстие под фланец: диаметр, количество крепёжных отверстий
• Напряжение питания: 220 или 380 В
• Фото или чертёж ёмкости с местом установки блока

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
