Блок ТЭН для ёмкости 12 кВт: производство по чертежу заказчика

Блок ТЭН на 12 кВт для технологической ёмкости собирается из 4 трубчатых элементов по 3 кВт на одном фланце, сваренном под диаметр горловины конкретного бака. Из стали 10 при стандартной компоновке он стоит 14040 ₽, нержавеющий AISI 321 обойдётся в 28080 ₽. Мощность 12 кВт считается от объёма ёмкости, разницы температур раствора и времени нагрева: для бака 800 л с подогревом на 60 °C за 4,6 часа это и есть 12 кВт.

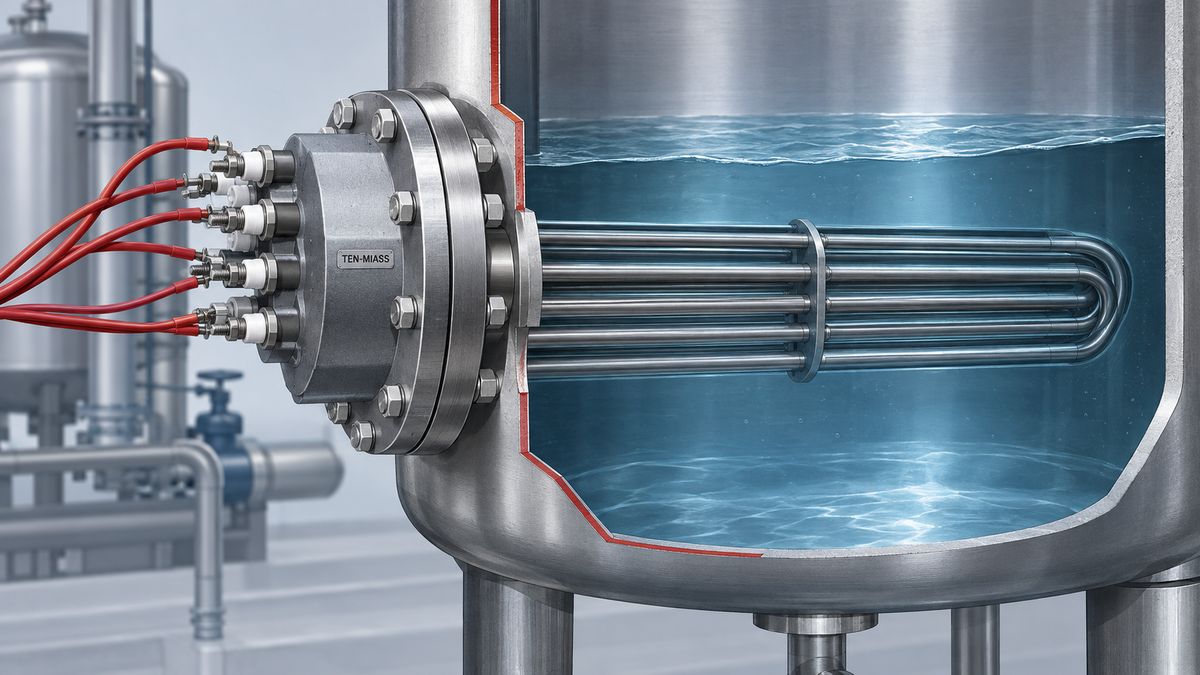

Блок из нескольких трубчатых ТЭН на фланце в разрезе технологической ёмкости

Блок из нескольких ТЭН на одном фланце: трубки погружены в раствор, контакты расположены на сухой стороне фланца

Опубликовано 21 октября 2026 · ТЭН-Миасс

Почему это блок из нескольких ТЭН, а не один элемент на 12 кВт

Потому что один трубчатый нагреватель на 12 кВт того же диаметра физически не поместится в горловину большинства ёмкостей. Нагрузку на оболочку ТЭН считают через ваттную нагрузку q = P / (π × d × L), где P это мощность, d это диаметр трубки, а L это длина активной зоны. По ГОСТ 13268-88 для застойного раствора в баке безопасный диапазон составляет 4–6 Вт/см².

Если взять трубку 14 мм и попытаться снять с неё все 12 кВт сразу при q = 4 Вт/см², активная длина получится 6,8 м, и такая трубка не входит ни в один стандартный бак. Выход в том, чтобы разбить мощность на несколько элементов: 4 трубки по 3 кВт, каждая с активной длиной (с учётом гиба) около 1,7 м, дают ту же безопасную нагрузку 4 Вт/см², но каждая отдельная трубка укладывается в глубину ёмкости.

Как собирается блок под конкретную ёмкость

Несколько трубчатых ТЭН привариваются или вкручиваются в один стальной или нержавеющий фланец, который встаёт в штуцер или горловину ёмкости. Диаметр фланца и шаг между элементами подбираются под посадочное отверстие, от DN80 до DN150 и шире, в зависимости от того, сколько трубок нужно развести без перехлёста.

Трубки внутри ёмкости полностью погружены в раствор, обычно в форме гиба (U-образно), чтобы увеличить активную длину без увеличения глубины погружения. Контактные стержни, изоляторы и провода остаются снаружи, на сухой стороне фланца: туда заходит силовой кабель и, если нужен контроль температуры, термопара или термостат.

Расчёт мощности для вашей ёмкости

Формула для нагрева жидкости за заданное время:

P (кВт) = 0,00116 × V (л) × ΔT (°C) / t (ч)

Пример: бак 800 л, раствор нужно поднять с 20 °C до 80 °C (ΔT = 60 °C), процесс укладывается в 4,6 часа.
P = 0,00116 × 800 × 60 / 4,6 = 55,68 / 4,6 ≈ 12,1 кВт.

Отсюда и берётся типовой блок на 12 кВт: он закрывает подогрев ёмкостей объёмом 600–900 л при похожих ΔT и времени цикла. Если у вас другой объём или другое окно по времени, цифра сдвинется, формула та же.

Подбор блока по мощности и материалу

Цена зависит от мощности блока и материала трубок. Сталь 10 подходит для нейтральных и водных сред, а нержавейка AISI 321 нужна для растворов, кислот средней силы и пищевых продуктов.

Мощность блока	Ориентир по элементам	Цена, сталь 10	Цена, AISI 321
6 кВт	2 × 3 кВт	7 020 ₽	14 040 ₽
8 кВт	3 × ~2,7 кВт	9 360 ₽	18 720 ₽
10 кВт	4 × 2,5 кВт	11 700 ₽	23 400 ₽
12 кВт	4 × 3 кВт	14 040 ₽	28 080 ₽
15 кВт	5 × 3 кВт	17 550 ₽	35 100 ₽
20 кВт	6 × ~3,3 кВт	23 400 ₽	46 800 ₽

Цена при стандартной компоновке фланца, точный расчёт делаем по чертежу и фото ёмкости в день обращения.

Главная ошибка при подборе мощности блока

Мощность часто берут про запас наугад: к расчётным 12 кВт добавляют условные «ещё немного, на всякий случай» и заказывают 18–20 кВт. Это не ускоряет нагрев пропорционально, потому что скорость прогрева раствора ограничена не только ваттами, но и площадью теплообмена и перемешиванием. Лишние киловатты либо заставляют утолщать трубки и повышать ваттную нагрузку выше нормы для раствора (риск местного перегрева и выпадения осадка на оболочке), либо требуют фланец шире, чем позволяет горловина ёмкости.

Правильный запас закладывается не процентом «на глаз», а через реальные теплопотери ёмкости: открытая поверхность, изоляция стенок, температура цеха. Для закрытого изолированного бака запас 10–15% к расчётной мощности обычно достаточен, и это конкретная цифра, не интуиция.

Что прислать для расчёта блока

Диаметр и глубину горловины или штуцера, куда встанет фланец (или чертёж ёмкости)
Объём ёмкости в литрах и рабочий уровень жидкости
Состав и вязкость раствора: вода, щёлочь, кислота, пищевой продукт
Требуемую ΔT и время нагрева (или просто целевое время цикла)
Напряжение питания: 220 В или 380 В, схема сети
Нужен ли встроенный термостат или вывод под отдельную термопару

Нужен блок ТЭН под конкретную ёмкость?

Сделаем по фланцу, объёму и среде вашего бака. От 7 рабочих дней, доставка по России и в Казахстан.

Оформить заказ

Частые вопросы

Сколько ТЭН нужно на блок 12 кВт для ёмкости?

Чаще 4 элемента по 3 кВт на одном фланце. Точное число зависит от диаметра горловины ёмкости и допустимой ваттной нагрузки трубки: иногда выгоднее 3 элемента по 4 кВт, если фланец шире.

Сколько стоит блок ТЭН на 12 кВт?

От 14040 ₽ из стали 10 при стандартной компоновке фланца. Из нержавейки AISI 321 от 28080 ₽. Точный расчёт делаем по чертежу и фото ёмкости в день обращения.

Как рассчитать нужную мощность блока для своей ёмкости?

По формуле P(кВт) = 0,00116 × V(л) × ΔT(°C) / t(ч). Для бака 800 л с подогревом раствора на 60 °C за 4,6 часа получается 12,1 кВт, отсюда и типовой блок на 12 кВт.

Можно ли поставить один мощный ТЭН на 12 кВт вместо блока из нескольких?

Физически можно, но трубку придётся тянуть на 6,8 м, чтобы не превысить допустимую ваттную нагрузку для раствора, и такая длина не влезает в большинство баков. Блок из нескольких коротких элементов решает эту задачу на одном фланце.

Какой материал выбрать для блока под раствор?

По умолчанию нержавейка AISI 321 (08Х18Н10Т), титан-стабилизированная сталь, устойчива к большинству технологических растворов. Для хлоридов и сильных кислот рассматриваем титан.

Сколько ждать изготовление блока ТЭН под ёмкость?

7–14 рабочих дней с момента согласования чертежа и оплаты, отгрузка СДЭК или ПЭК по России и в Казахстан.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
