Блок ТЭН для бака из нержавейки: как подобрать мощность и не спалить фланец
Для бака на 200 литров с нагревом воды с 15 до 90 °C за 2 часа нужен блок мощностью 8,7 кВт: P = 0,00116 × 200 × 75 / 2. С запасом на теплопотери через стенки это серийные 9 кВт, три элемента по 3 кВт на одном фланце. Если бак из нержавейки, фланец и оболочка трубок берутся из той же группы стали, иначе на стыке металлов начнётся коррозия через несколько месяцев. Цена такого блока по калькулятору на уровне «норма» (заказ от 1 шт) - 21 060 ₽.

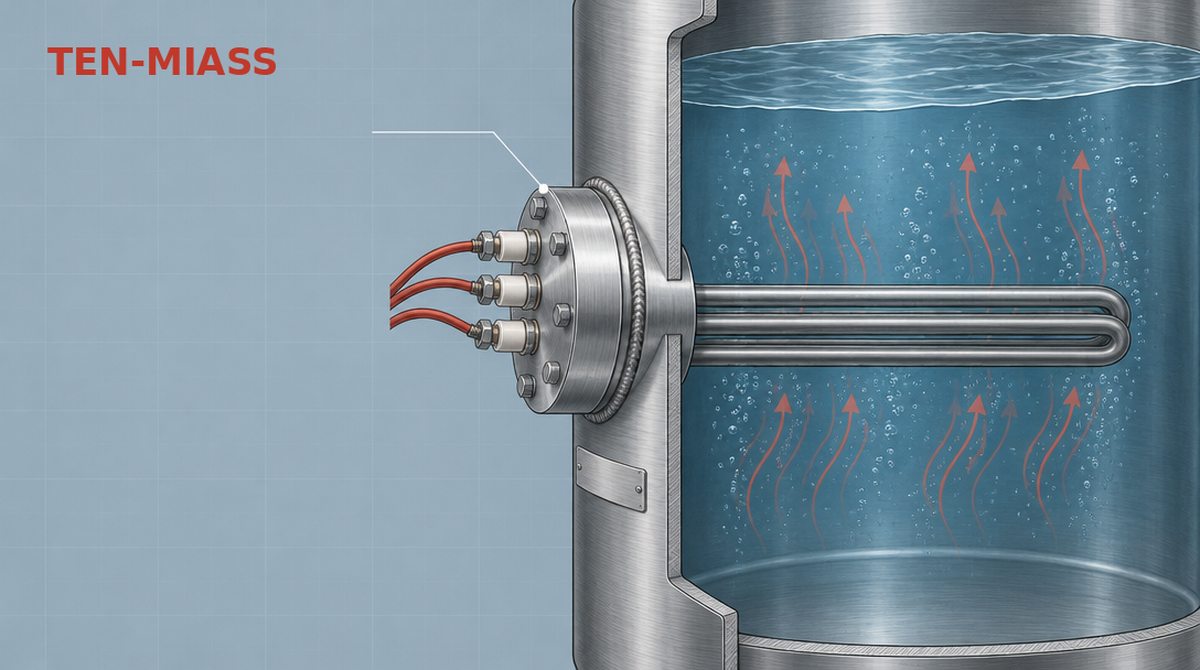

Блок ТЭН на нержавеющем фланце: трубки внутри бака под водой, клеммы снаружи на сухой стороне.
Что считать блоком, а что одиночным ТЭНом на фланце
Блок-ТЭН - это сборка из нескольких трубчатых нагревателей (чаще 2-6 элементов) на одном общем фланце, с клеммами в одной коробке на сухой стороне. Для бака из нержавейки важна именно эта «общность»: один фланец варится или садится на шпильки в стенку один раз, и дальше все элементы работают и обслуживаются как единое изделие.
Разница с несколькими отдельными ТЭНами на разных вводах не только в монтаже. У блока элементы соединяют звездой или треугольником через общую коммутацию на головке, поэтому напряжение на каждый элемент и выбор схемы считают заранее, а не подбирают кустарно уже после установки.
Почему материал фланца должен совпадать с материалом бака
Потому что контакт двух разных металлов в токопроводящей среде (вода, щёлочь, раствор соли) запускает гальваническую коррозию. Чёрная сталь рядом с нержавеющей стенкой бака становится анодом и начинает разрушаться быстрее, чем если бы стояла одна, без соседства с нержавейкой. Для бака из нержавейки фланец, крепёж и оболочку трубок берут из той же группы сталей, по умолчанию AISI 321 (08Х18Н10Т) - титан-стабилированная нержавейка, устойчивая к перепадам температуры и большинству водных сред. Для сильно агрессивной химии (хлориды, кислоты, гальванические ванны) рассматривают титан отдельно.
| Признак | Причина | Что менять |
|---|---|---|
| Ржавые потёки вокруг фланца через 3-6 месяцев | Фланец из чёрной стали в баке из нержавейки, гальваническая пара | Фланец и трубки на исполнение из AISI 321/08Х18Н10Т |
| Один участок бака греется заметно медленнее | Один элемент блока вышел из строя, термостат меряет возле рабочих | Прозвонить каждый элемент блока отдельно, не по общей температуре |
| Автомат выбивает через несколько недель работы | Пробита изоляция одного элемента, влага дошла до клеммной коробки | Менять блок целиком, клеммы у всех элементов на одной крышке |
| Бак долго не набирает температуру при исправном автомате | Мощность занижена без учёта теплопотерь через стенки и крышку | Пересчитать мощность с запасом 10-15% на теплопотери |
Как посчитать мощность блока: пример для бака 200 литров
Мощность считается по формуле P = 0,00116 × V × ΔT / t, где V - объём среды в литрах, ΔT - разница между начальной и конечной температурой, t - время нагрева в часах.
Бак 200 литров, вода с 15 до 90 °C, время нагрева 2 часа.
P = 0,00116 × 200 × (90 - 15) / 2
P = 0,00116 × 200 × 75 / 2 = 17,4 / 2 = 8,7 кВт
8,7 кВт - это мощность без учёта потерь через стенки, крышку и трубопроводы. Для открытого или слабо изолированного бака к расчётной цифре добавляют 10-15% запаса, итог округляют до ближайшего серийного шага. Для нашего примера это 9 кВт: три элемента по 3 кВт на одном фланце, подключение звездой по 380 В, на каждый элемент приходится фазное напряжение 220 В. Для баков от 500 кВт и выше устройство блока и выбор количества элементов разбираются отдельно, подробнее в статье про блок-ТЭН 50-100 кВт.
Что покажет прозвонка: коридор по ГОСТ 13268-88
ГОСТ 13268-88 нормирует допуск мощности, а не сопротивления: +5/-10% от номинала на каждый элемент. Для элемента 3 кВт на фазных 220 В это 2700-3150 Вт, через R = U²/P коридор получается несимметричным: 220² / 3150 = 15,4 Ом, 220² / 2700 = 17,9 Ом. Писать «допуск ±10% по сопротивлению» неверно: коридор всегда считают через мощность, а не делят сопротивление поровну в обе стороны.
Сколько стоит блок ТЭН для бака из нержавейки
Блок на 9 кВт с нержавеющим фланцем (три элемента по 3 кВт, оболочка AISI 321) по калькулятору цен ТЭН-Миасс на уровне «норма» стоит 21 060 ₽ за 1 шт. Цена растёт вместе с мощностью и зависит от того, варится фланец или ставится на шпильках: при заказе от 10 блоков калькулятор даёт скидку 5-15% за партию, но для одного бака обычно нужен один блок, партийная скидка не применяется. Похожий расчёт для блока помощнее собран в статье про блок-ТЭН 15 кВт на 380 В из нержавейки. Точный расчёт под конкретный бак делаем по чертежу или фото посадочного места в день обращения.
Где чаще всего экономят зря
Типичная ошибка: заказать блок с обычным фланцем из чёрной стали, потому что он дешевле нержавеющего, а бак и так из нержавейки, «сталь крепкая, выдержит». Фланец начинает ржаветь в месте контакта с баком за первые полгода, а полная замена блока с демонтажом обходится дороже разницы в цене между чёрным и нержавеющим исполнением в разы. Фланец, крепёж и трубки блока - это один узел, он должен быть из той же группы металлов, что стенка бака, с самого первого заказа.
Что прислать для расчёта
- Объём бака в литрах
- Начальная и конечная температура среды
- Желаемое время нагрева в часах
- Марка стали и толщина стенки бака
- Посадочное место: диаметр фланца, число отверстий, приварной или на шпильках
- Напряжение сети - 220 или 380 В
- Среда: вода, масло, раствор с химией, наличие хлоридов или кислот
- Фото или чертёж фланца и горловины, куда встанет блок
