Блок ТЭН для бака 45 кВт: производство по чертежу заказчика
52650 ₽ - цена блока ТЭН на 45 кВт при стандартной компоновке фланца, трёхфазное подключение 380В звездой. Бак-аккумулятор горячей воды на 2500 литров с таким блоком прогреется на 65°C за 4,2 часа. Дальше - что указать в чертеже, чтобы фланец встал в штатное отверстие с первого раза, и как считается мощность под конкретный бак.

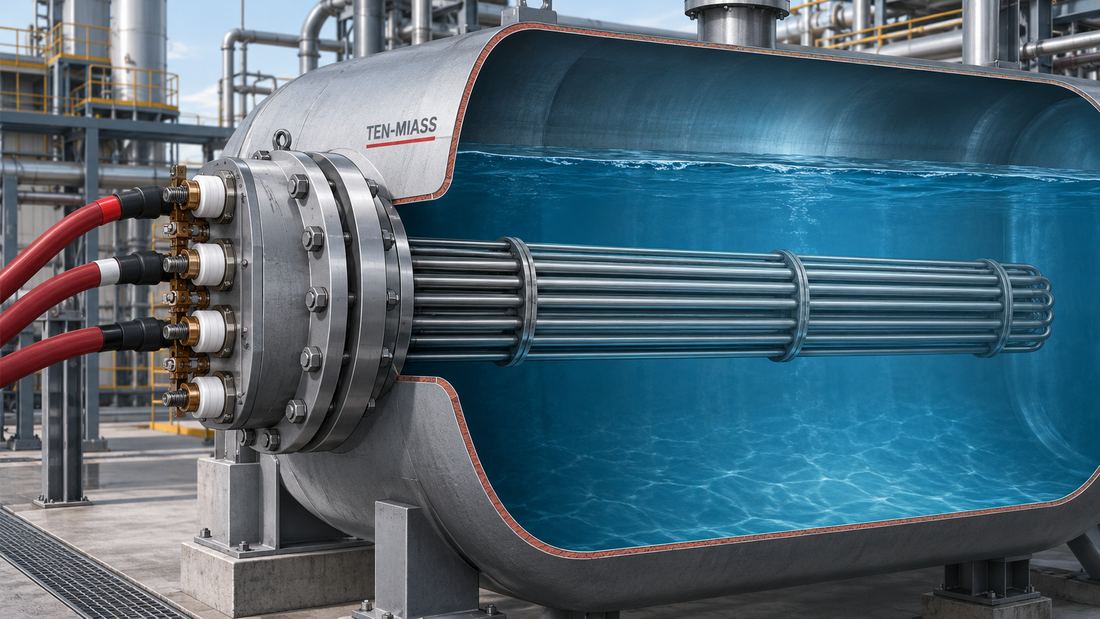

Блок ТЭН 45 кВт в разрезе: элементы под водой, контакты на сухой стороне фланца
Для какого бака нужен блок ТЭН на 45 кВт
45 кВт - типичная мощность для бака-аккумулятора горячей воды объёмом 2000-3000 литров на промышленном узле: буферная ёмкость перед технологической линией, резервный бак котельной цеха, накопитель для мойки оборудования. Задача не поддерживать температуру, а догнать весь объём с утренней температуры до рабочей за несколько часов до начала смены - отсюда и расчёт мощности по времени, а не «чем больше, тем лучше».
Это не реактор и не ёмкость химического производства, где среда агрессивная и материал подбирают под конкретный реагент. Бак-аккумулятор - обычная вода, иногда с умягчением или антинакипином, давление близкое к атмосферному или небольшой подпор от насоса. Отсюда и материал оболочки по умолчанию - нержавейка AISI 304, без усложнения титаном или 316L.
Что обязательно указать в чертеже бака
Блок ТЭН крепится в посадочное отверстие бака одним из двух способов: фланцевым соединением на болтах или резьбовой муфтой, вваренной в стенку. От этого зависит, какие размеры нужны на чертеже.
| Параметр | Что указать | Почему без него не получится |
|---|---|---|
| Посадочный диаметр | Диаметр отверстия в стенке бака или внутренний диаметр муфты, мм | Головка блока должна пройти в отверстие или навернуться на резьбу без люфта и без зазора под течь |
| Резьба или фланец | Тип резьбы и шаг (G1 1/2, G2) либо диаметр фланца и число отверстий под болты (например Ду150, 8 отв. М16) | У фланцев и муфт разных производителей шаг резьбы и расположение отверстий не совпадают - заказ «по образцу» без размера часто приходит, но не садится |
| Межосевое расстояние элементов | Шаг между соседними трубками в головке блока, мм, и глубина погружения (длина трубки от фланца до конца) | Если элементы стоят теснее, чем позволяет диаметр головки, они соприкасаются внутри и работают на взаимный перегрев |
| Напряжение и схема | 220В / 380В, звезда или треугольник, количество фаз | От схемы зависит сечение подводящих клемм и количество элементов в группе - пересчитывать после изготовления дороже, чем указать сразу |
Для бака-аккумулятора чаще всего подходит фланцевое крепление: при объёме от 2000 литров посадочное отверстие делают достаточно большим, чтобы в него встал блок с 9-15 элементами сразу, без доступа внутрь для монтажа по одному ТЭНу.
Расчёт мощности для бака 2500 литров
Формула: P (кВт) = 0,00116 × V (л) × ΔT (°C) / t (ч), где V - объём воды, ΔT - на сколько градусов нужно поднять температуру, t - время, за которое это должно произойти.
Пример для бака-аккумулятора на 2500 литров, который должен прогреться с 15°C до 80°C (ΔT=65°C) до начала утренней смены:
0,00116 × 2500 × 65 = 188,5 кВт·ч тепла нужно передать воде.
Если это тепло нужно отдать за t = 188,5 / 45 = 4,19 часа, подходит блок ровно на 45 кВт. Если смена начинается раньше или бак больше, время сокращается, а мощность приходится увеличивать - пересчёт делаем по той же формуле, подставляя нужное t.
Схема подключения на 380В
Блок ТЭН 45 кВт работает только от трёхфазного питания 380В, схема звезда. На одной фазе 220В такая мощность потребовала бы тока около 204 А - это кабель сечением от 70 мм² и автомат, которого просто нет в стандартном ряду для бытовой и большинства промышленных щитовых. При трёхфазном подключении звездой ток на одну фазу составляет примерно 68-70 А, что укладывается в обычную промышленную линию.
Элементы в блоке собирают в три группы по числу фаз, каждая группа - отдельный луч звезды. Если заказчик присылает чертёж с расположением клеммной коробки - сразу видно, как развести фазы без переделки щита на месте.
Чек-лист: что прислать для расчёта блока ТЭН
- Фото или эскиз посадочного места на баке (отверстие, муфта, штатный фланец)
- Объём бака в литрах и диапазон температур (от какой до какой нагреваем)
- Желаемое время нагрева в часах - если не знаете, скажем сколько реально при вашей мощности
- Напряжение питания на объекте и доступная схема (220В / 380В звезда / треугольник)
- Материал и толщина стенки бака в месте установки
- Среда: чистая вода, с умягчением, с добавками - это влияет на выбор материала оболочки элементов
Типовая ошибка при заказе блока на бак
Присылают только цифру мощности - «нужен ТЭН на 45 кВт» - без чертежа посадочного места. Блок изготавливают по стандартной компоновке фланца, он приходит на объект, а штатное отверстие в баке либо меньше, либо резьба другого шага. Приходится либо дорабатывать отверстие на месте, либо ждать повторное изготовление с нужной геометрией - а это те же 7-10 дней, которые заказчик пытался сэкономить, сократив заявку до одной цифры.
Фото рулетки, приложенной к отверстию, занимает одну минуту и экономит повторный заказ.
Нужен блок ТЭН под конкретный бак?
Присылайте чертёж или фото посадочного места - рассчитаем мощность и соберём блок под вашу геометрию. От 1 шт., отгрузка 7-14 дней.
