Блок ТЭН для бака 1,5 кВт: производство по чертежу заказчика
Блок на 1,5 кВт собирают из 2-3 трубчатых элементов на одном фланце под объём конкретного бака. Для накопительного бака на 100 литров с подогревом на 50 °C время нагрева выйдет около 3,9 часа при такой мощности. Цена блока в стандартной стальной компоновке начинается от 1755 ₽, минимальный заказ 1 штука, срок изготовления 7-14 дней.

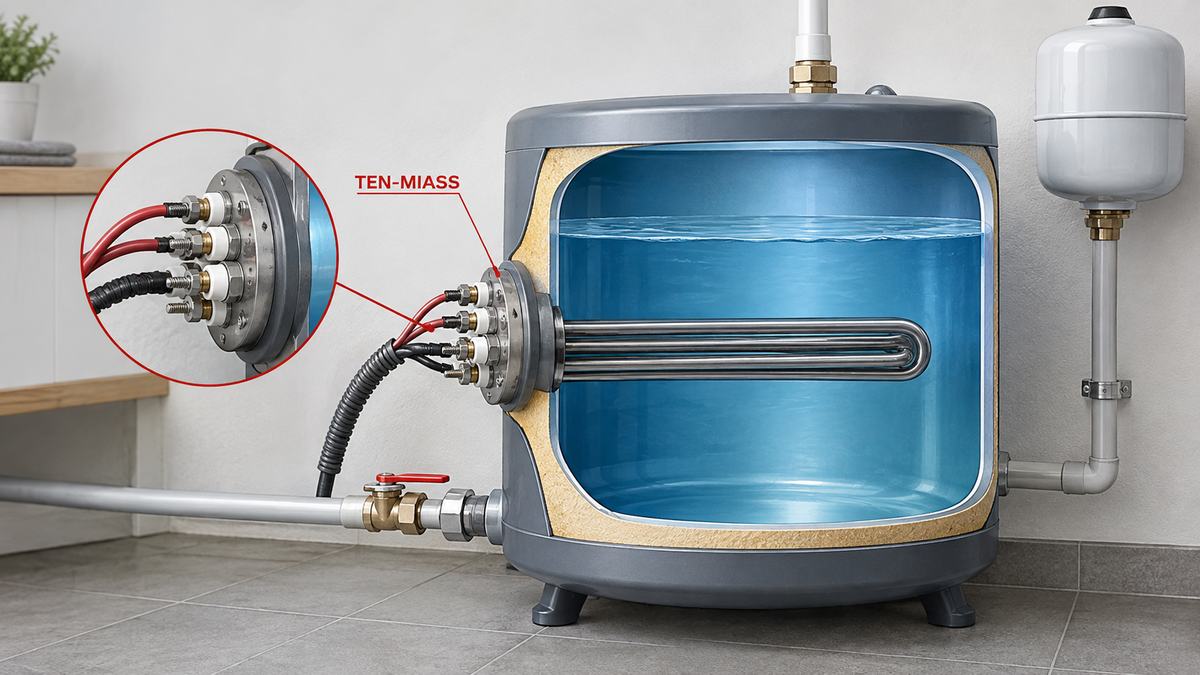

Блок ТЭН 1,5 кВт в разрезе: трубчатые элементы под водой, контакты и клеммы на сухой стороне фланца
Для каких баков берут блок на 1,5 кВт
Мощность 1,5 кВт закрывает бытовой и малый технологический уровень, не промышленный котёл. Под неё заказывают:
- Накопительный бак на даче или в частном доме: подогрев воды для душа, мойки посуды, бани
- Небольшой бак-водонагреватель объёмом 80-120 литров без штатного ТЭНа или с перегоревшим
- Малый технологический бачок в мастерской или теплице: подогрев раствора, воды для мойки деталей
Партия на такую мощность редко превышает 1-5 штук. Делаем и одну: фото фланца или старого ТЭНа с рулеткой рядом достаточно, переоснащать линию под единичный заказ не нужно.
Как считать мощность, а не брать готовый ТЭН от похожего бойлера
Мощность блока считают по объёму бака, разнице температур и времени нагрева, а не подбирают визуально похожий элемент из старого бойлера.
Пример: бак на 100 литров, воду нужно поднять с 10 до 60 °C (ΔT = 50 °C), время нагрева устраивает 3,9 часа.
P = 0,00116 × 100 × 50 / 3,9 = 5,8 / 3,9 ≈ 1,49 кВт, округляем до стандартных 1,5 кВт.
Таблица подбора блока ТЭН по объёму бака
Ориентир при нагреве за 4 часа и разнице температур 50 °C:
| Мощность блока | Объём бака | Типичное применение |
|---|---|---|
| 0,5 кВт | ~35 л | кипятильник, малый технологический бачок |
| 1,0 кВт | ~70 л | компактный водонагреватель |
| 1,5 кВт | ~100 л | дачный накопительный бак, бытовой бойлер |
| 2,0 кВт | ~140 л | бойлер на семью, бак для душевой |
| 3,0 кВт | ~200 л | крупный бойлер, производственный бачок (расчёт для 3 кВт) |
Цифры ориентировочные. Если нужно нагреть за 2 часа, а не за 4, мощность для того же объёма вырастет вдвое. Точный расчёт делаем по вашим условиям, не по таблице.
Из чего собран блок на 1,5 кВт
Блок на такую мощность собирают из 2-3 трубчатых элементов, сваренных на одной головке, с клеммной коробкой снаружи.
- Количество элементов: обычно 2 элемента по 0,75 кВт или 3 по 0,5 кВт на одном фланце
- Материал оболочки: нержавеющая сталь AISI 304 (08Х18Н10Т) для воды и питьевых баков; сталь 10 для технологических бачков с маслом или сухим подогревом
- Фланец: резьба G1, G1 1/4 или плита под отверстие конкретного бака, размер снимается с фото или чертежа
- Контакты: шпильки, гайки и провода выведены на сухую сторону фланца, в воду контакты не погружаются
Что прислать, чтобы рассчитали блок точно под ваш бак
Для точного расчёта без лишних уточнений пришлите на почту или в WhatsApp:
- Объём бака в литрах (или диаметр и высоту, если паспорта нет)
- На сколько градусов нужно поднять температуру и за какое время
- Диаметр и шаг резьбы фланца или штуцера, фото с рулеткой рядом
- Напряжение питания: 220 или 380 В
- Среду в баке: вода, масло, другая жидкость, есть ли контакт с пищевыми продуктами
- Фото посадочного места бака или чертёж, если он есть
Нужен блок ТЭН 1,5 кВт под конкретный бак?
Рассчитаем мощность по вашим цифрам и сделаем по чертежу или фото. От 1 шт., отгрузка 7-14 дней.
