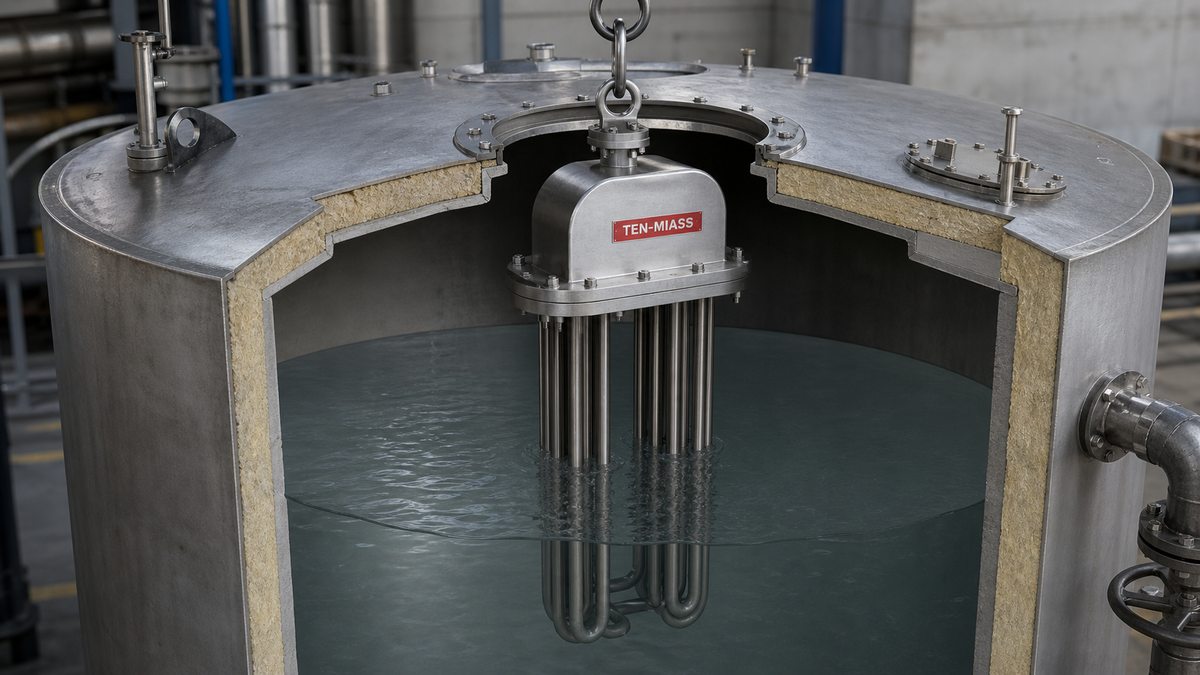

Блок ТЭН через горловину ёмкости на 50-60 кВт — как разместить

Что такое горловина ёмкости и почему она ограничивает мощность

Горловина — это люк для обслуживания или фланцевый патрубок в стенке или крышке бака. На промышленных ёмкостях горловина служит единственной точкой доступа внутрь: через неё чистят бак, меняют нагреватели, осматривают стенки. Диаметр горловины по внутреннему просвету — это максимальный размер фланца, который туда войдёт.

Отсюда жёсткое ограничение: если горловина DN150, фланец блока ТЭН не может быть шире 130–135 мм (нужен зазор для монтажа и уплотнения). На площади круга Ø130 мм физически помещается ограниченное число трубок нагревателей — это и задаёт потолок суммарной мощности.

Для мощности 50–60 кВт нужны горловины от DN200 и выше. На DN150 такую мощность в один фланец не уложить — придётся делать два отдельных ввода или расширять люк.

Стандартные диаметры горловин и максимальная мощность через них

Данные для U-образных ТЭН с шагом укладки 22–25 мм (минимальный зазор между трубками для нормальной конвекции и теплоотдачи). При использовании ТЭН меньшего диаметра (Ø12–14 мм) на тот же фланец входит больше штук, но мощность одного элемента падает.

U-образные и прямые ТЭНы: что лучше для монтажа через люк

Это принципиальный выбор, который делается до изготовления.

U-образные (изогнутые). Оба токовых вывода выходят с одной стороны фланца. Рабочая петля — внутри бака. Длина рабочей части рассчитывается как половина активной длины трубки. Монтаж прямой: опустили блок через люк, затянули фланец. Именно U-образные ставят в 90% случаев на промышленные баки, где нужен блок через горловину.

Прямые ТЭНы. Вывод с одного конца, рабочая часть — прямой стержень. Они длиннее при той же мощности. При монтаже нужно точно просчитать, чтобы конец трубки не упёрся в дно или боковую стенку. Оправданы там, где бак глубокий и высокий, а U-петля не достаёт до нужного уровня.

Конфигурации блоков для набора 50–60 кВт

Вариант 1. Один фланец DN200, 10 U-ТЭН по 5 кВт

Суммарная мощность 50 кВт. Питание 380 В, треугольник или звезда в зависимости от схемы подключения. Фланец Ø175–180 мм, сталь Ст3 или нержавейка AISI 304. Удобен тем, что монтаж и замена через один люк DN200.

Вариант 2. Один фланец DN250, 12 U-ТЭН по 5 кВт

60 кВт через горловину DN250. Запас по фланцу позволяет поставить тэны Ø18 мм для повышения удельной мощности или увеличить шаг между трубками для лучшей конвекции.

Вариант 3. Два отдельных фланца DN150 с 5 тэнами каждый

Два блока по 25 кВт суммарно дают 50 кВт, но монтируются в два разных люка. Подходит, если горловина одна и она DN150, а рядом есть ещё один штуцер или технологический люк. Плюс — независимое управление мощностью каждого блока.

Вариант 4. Блок в несколько рядов на одном фланце DN300

При наличии горловины DN300 тэны можно расположить в два ряда по окружности. Внешний ряд — 12–14 элементов, внутренний — 6–8. Суммарно 90–110 кВт на одном фланце. Для задачи 50–60 кВт DN300 избыточен, но иногда выбирают его намеренно: малая удельная нагрузка на поверхность трубок продлевает срок службы.

Расчёт удельной поверхностной мощности

Поверхностная мощность (Вт/см²) — главный параметр долговечности ТЭНа. При слишком высоком значении трубка перегревается локально, накипь оседает ускоренно, срок службы падает с 3–5 лет до нескольких месяцев.

Пример: ТЭН Ø16 мм, рабочая длина одного плеча U-петли 800 мм. Площадь поверхности одного ТЭНа: π × 1,6 × 80 = 402 см². Мощность 5000 Вт. Удельная нагрузка: 5000 / 402 = 12,4 Вт/см².

Это слишком много. Значит, при мощности 5 кВт на один ТЭН Ø16 мм рабочая длина плеча должна быть минимум 1300–1500 мм, или мощность на единицу снижается до 3–3,5 кВт при длине 800 мм.

Вот почему финальная конфигурация блока — это всегда компромисс между числом тэнов, их длиной, диаметром трубки и глубиной бака.

Материалы оболочки: что выбрать для воды и масла

От среды в баке зависит и материал, и срок службы.

Схемы подключения блока 50–60 кВт на 380 В

Блоки такой мощности всегда трёхфазные. Однофазная схема на 50 кВт требует тока ~227 А — это нереальная нагрузка для стандартной проводки.

Три варианта подключения по 380 В:

• Звезда (Y). Каждая фаза берёт треть мощности. Ток на фазу при 50 кВт и 380 В — 76 А. Нейтраль обязательна при несимметричной нагрузке.
• Треугольник (D). Напряжение на каждом ТЭНе — 380 В. Мощность выше, чем при звезде при тех же ТЭНах. Используется когда нужно получить 60 кВт из комплекта ТЭНов, рассчитанных на 220 В каждый.
• Смешанная. Часть тэнов в звезду, часть в треугольник, для ступенчатого регулирования мощности.

В блоке под горловину тэны разводятся по группам прямо на клеммной коробке, которая крепится к фланцу снаружи бака. Внутрь бака входят только трубки.

Как заказать блок ТЭН под конкретную горловину

Нам нужны следующие данные для расчёта:

• Внутренний диаметр горловины или DN-фланца (например DN200, Ø198 мм внутри)
• Рабочая среда в баке (вода, масло, воздух)
• Требуемая суммарная мощность (кВт)
• Напряжение питания (220 В / 380 В / иное)
• Глубина погружения рабочей части тэнов (расстояние от фланца до дна бака)
• Максимальная температура нагрева среды

Если есть чертёж или фото горловины — пришлите: это сразу снимает 80% вопросов. По этим данным мы рассчитываем конкретное число тэнов, длину плеча U-петли, диаметр трубки и материал. Счёт выставляем в тот же день.

Срок изготовления — 7–14 рабочих дней. Минимальная партия — 1 штука. Похожие конфигурации для других мощностей: блок ТЭН 60 кВт и блок ТЭН 45 кВт.

Типичные ошибки при проектировании блока под горловину

• Фланец сделали по наружному диаметру горловины, а не по внутреннему. Итог: фланец не заходит в люк. Нужно мерить внутренний просвет с зазором 15–20 мм под прокладку и монтаж.
• Не учли длину рабочей части. Тэны упёрлись в дно бака или в змеевик внутри. Глубину от фланца до любого препятствия надо проверять до изготовления.
• Заказали слишком высокую удельную мощность. Тэны с нагрузкой 4–5 Вт/см² в жёсткой воде покрываются накипью за 2–3 месяца. Лучше поставить больше тэнов с меньшей мощностью каждый.
• Выбрали стальную оболочку для воды. Вода и сталь 10 несовместимы. Через полгода — ржавый шлам в системе и пробитая изоляция.
• Не предусмотрели клеммную коробку снаружи. Без неё подключение фаз происходит прямо у фланца, в неудобном месте, с риском попадания влаги на клеммы.
