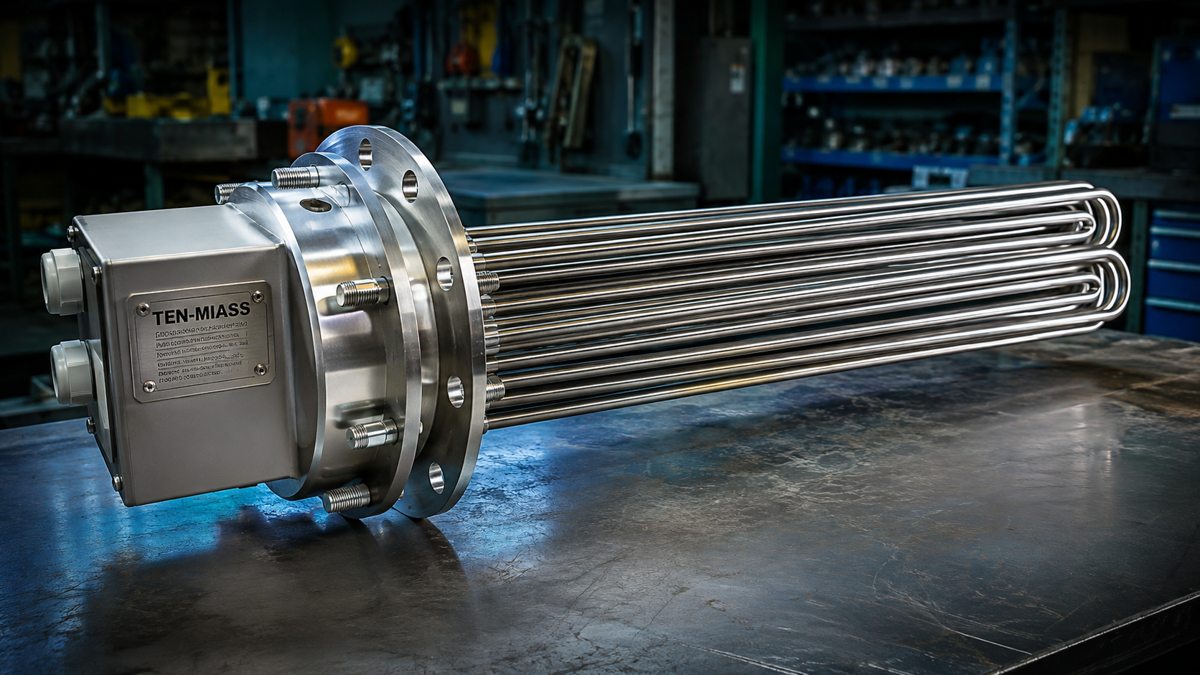

Блок ТЭН аналог АВАТ 9000W для котлов и посудомоечных машин

ОАО «Завод АВАТ» из Чебоксар выпускает ТЭН и нагревательные элементы для промышленного оборудования уже несколько десятков лет. Их блоки на 9 кВт стоят во многих котлах отопления и промышленных посудомоечных машинах по всей стране. Проблема появляется, когда конкретная позиция снята с производства, срок поставки растягивается на месяц, а оборудование стоит прямо сейчас. Мы делаем аналог по образцу с теми же посадочными размерами.

Что такое блок ТЭН и чем он отличается от одиночного нагревателя

Блок ТЭН — это несколько трубчатых нагревательных элементов, собранных на одном фланце или крепёжной пластине. Вместо трёх отдельных ТЭНов по 3 кВт с тремя точками подключения получается одна сборка с единым монтажным основанием. Устанавливается за один приём: одна резьба, один уплотнитель, один штуцер.

В котлах отопления такая конструкция упрощает обслуживание: снял блок целиком, поставил новый, котёл работает. В промышленных посудомоечных машинах блок 9 кВт обеспечивает быстрый нагрев воды до 65-75 °C в моечной ванне без лишних точек потенциального протечки.

Параметры блока АВАТ 9000W и что важно при подборе аналога

9 кВт (9000 Вт) в блоке АВАТ означает три трубки по 3 кВт. Схема подключения бывает двух видов:

• Трёхфазная 380В — каждая трубка на свою фазу, ток по фазе около 13А, кабель 2,5 мм² на фазу. Это наиболее распространённый вариант для котлов и промышленного оборудования.
• Однофазная 220В — все три трубки параллельно или последовательно, суммарный ток около 41А, кабель от 6 мм², автомат 40А. Встречается реже, чаще в малогабаритных аппаратах.

Тип питания определяется по шильдику оборудования или схеме подключения. Перепутать нельзя: при подаче 380В на блок, рассчитанный на 220В, мощность возрастёт в 3 раза и трубки сгорят за секунды.

Посадочные размеры, которые нужно снять перед заказом аналога:

• Тип крепления: резьбовой штуцер (G1, G1 1/4, G1 1/2) или фланец с болтами
• Расстояние между осями штуцеров (если их несколько)
• Длина греющей части трубки (у АВАТ типовая 450 мм, но бывает 300, 350, 500 мм)
• Диаметр трубки (чаще 12 мм или 16 мм)
• Расположение крепёжных отверстий на фланце

Материалы для котлов и для посудомоечных машин

Для котлов отопления и водонагревателей с чистым теплоносителем делаем трубки из нержавеющей стали AISI 304. Этот материал держит температуру до 130 °C и не ржавеет в воде с нейтральным pH. Если вода жёсткая, дополнительно наносим защитное покрытие, которое снижает интенсивность накипеобразования.

Для промышленных посудомоечных машин ситуация немного другая: там вода постоянно с моющими средствами и при высокой температуре. Здесь тоже нержавейка AISI 304, но при агрессивных щелочных средах можно применить AISI 316L с повышенным содержанием молибдена. Уточняем по химическому составу рабочей жидкости.

Внутри трубки: оксид магния высокой чистоты (прессованная засыпка). Он обеспечивает электрическую изоляцию спирали от корпуса трубки при одновременно хорошей теплопроводности.

Применение: где стоит блок ТЭН 9 кВт

Котлы отопления электрические мощностью 9-18 кВт (марки Протерм, Эван, Вихрь, Эколайн, Dimplex и аналоги). В котле 9 кВт стоит один такой блок, в котле 18 кВт могут быть два.

Промышленные посудомоечные машины конвейерного и туннельного типа: там нагрев воды для мойки и ополаскивания идёт отдельными контурами, в каждом из которых стоит свой блок ТЭН. Суммарная установленная мощность таких машин достигает 36-54 кВт.

Проточные водонагреватели в банях, душевых блоках на производствах. Реже в пищевом оборудовании (пастеризаторы, дефростеры), где важна сертификация по пищевому контакту — в таком случае нужна соответствующая документация.

Как мы делаем аналог

Прислать нам фото старого блока с рулеткой в кадре или снять размеры самостоятельно по списку выше. По фото восстанавливаем размеры с точностью ±2 мм, что достаточно для большинства монтажных ситуаций. Если нужна высокая точность или специфическое крепление, просим прислать старый блок или его детальный чертёж.

Срок изготовления: 7-14 рабочих дней от подтверждения параметров и оплаты. Минималка — 1 штука. Доставка транспортными компаниями по России, отгружаем из Миасса.

Если на складе есть подходящий типоразмер, срок сокращается до 2-3 дней. Спросите при заказе.

Вопросы и ответы

Подойдёт ли аналог для котла Протерм?
Протерм чаще использует фланцы с резьбой G1 1/4 и длиной трубки 450 мм. Если старый блок имеет такие размеры, аналог встанет без переделок. Сверьте расстояние между штуцерами и расположение крепёжных отверстий.

Можно ли ставить блок в посудомоечную машину с баком 10 литров?
Можно, но 9 кВт для такого объёма нагревает очень быстро. Нужен надёжный термостат и контактор. В малых объёмах часто достаточно блока на 3 кВт для плавного нагрева без перегрузки сети.

Чем аналог отличается от оригинала АВАТ?
У оригинала на трубке стоит клеймо завода. У нашего аналога маркировка по ТУ производителя. Электрические и посадочные характеристики совпадают, материалы аналогичные. Разница только в происхождении.

Нужно ли менять термодатчик при замене блока?
Нет, если датчик исправен. Он измеряет температуру теплоносителя, не ТЭНа. Установите его в штатное место и проверьте сопротивление по паспорту котла.

Какой ресурс у аналога?
При чистом теплоносителе и номинальном напряжении около 5-7 лет. При жёсткой воде без умягчения 2-3 года. Регулярная промывка системы от накипи увеличивает срок вдвое.

Есть ли документы на продукцию?
Да, поставляем с паспортом на изделие. По запросу предоставляем протокол испытаний и декларацию соответствия.
