Блок-ТЭН 90 кВт: расчет, схема подключения, цена

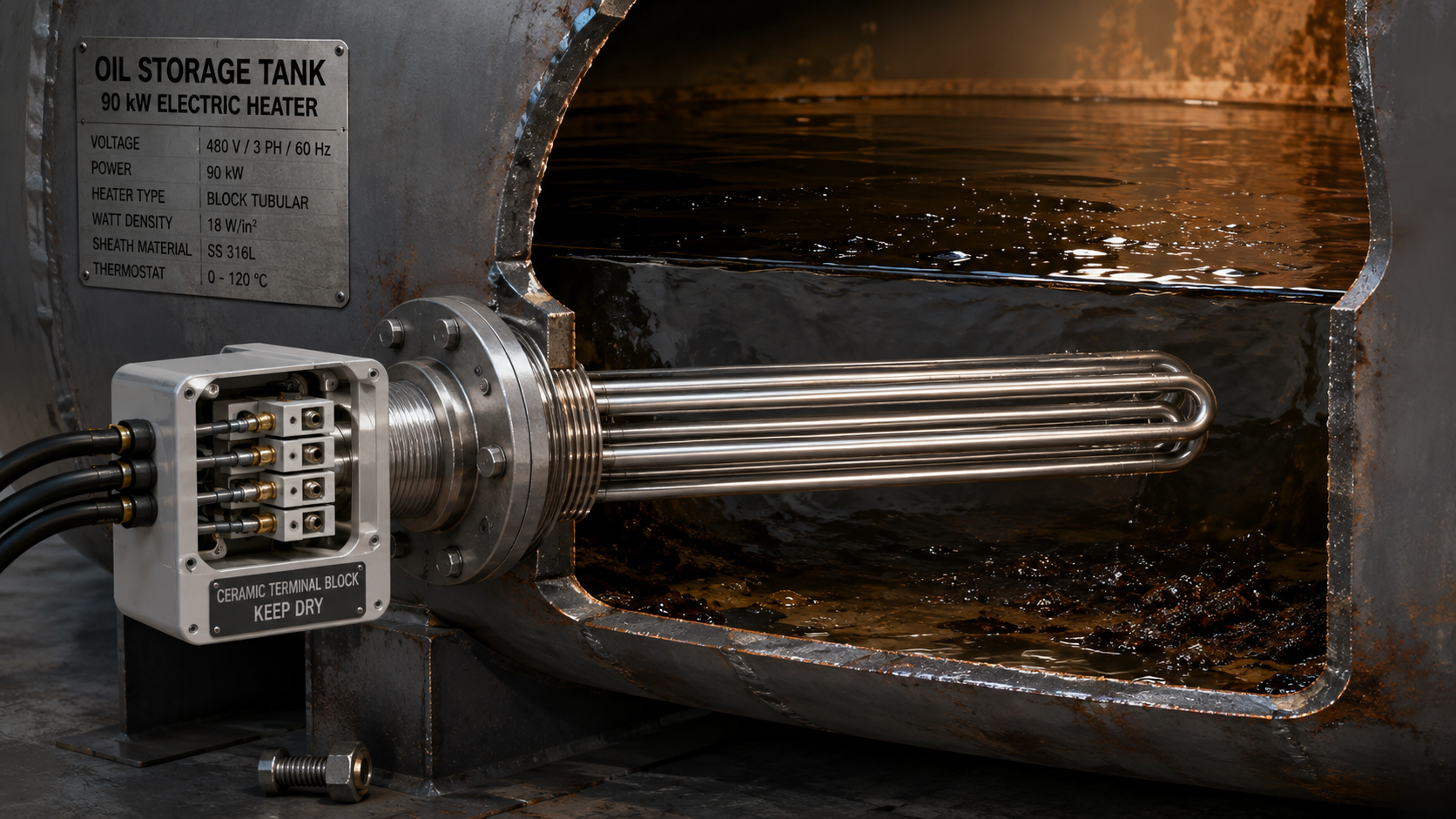

Блок-ТЭН на 90 кВт — это не один трубчатый нагреватель, а сборка из нескольких ТЭНов на общем фланце. Такая конструкция применяется там, где нужно ввести в технологическую среду большую мощность: подогрев резервуара с нефтью, теплоносителя в блочно-модульной котельной, воздуха в сушильной камере или масла в гидропрессе. Работает такой нагреватель от трёхфазной сети 380 В, и уже на этапе расчета важны не «киловатты вообще», а схема соединения, число ветвей и сопротивление каждой петли.

Ниже — порядок расчета блок-ТЭН 90 кВт, две рабочие схемы включения, ориентиры по цене и ограничения, которые накладывает ГОСТ 13268-88.

Расчет блок-ТЭН 90 кВт: звезда или треугольник

Исходные данные для расчета — мощность P = 90 000 Вт и линейное напряжение сети U_л = 380 В. Дальше выбираем схему включения нагревателей внутри блока.

Для трехфазной нагрузки при соединении «звезда» каждый ТЭН оказывается под фазным напряжением 220 В. Линейный ток блока:

I_л = P / (√3 × U_л) = 90 000 / (1,73 × 380) ≈ 137 А

Сопротивление каждой ветви (одной группы ТЭНов) при мощности ветви P_в = 30 кВт:

R_в = U_л² / P_в = 380² / 30 000 ≈ 4,81 Ом

Если же соединить элементы «треугольником», каждый ТЭН работает на полном линейном напряжении 380 В. Тогда сопротивление ветви при 30 кВт:

R_в = U_л² / P_в = 380² / 30 000 ≈ 4,81 Ом — та же цифра, но ток в каждой фазе будет иным: 137 А — это линейный ток, а фазный ток в треугольнике — около 79 А.

* для звезды сопротивление считается на каждую петлю ТЭНа: 220² / 30 000 ≈ 1,61 Ом. Ветвь при этом может содержать несколько параллельных ТЭНов, тогда сопротивление ветви = сопротивление петли / число петель.

В заводской практике для мощностей 50–100 кВт чаще собирают звезду: элементы работают на 220 В, что упрощает подбор нихромовой спирали и повышает ресурс при работе в жидких средах. Треугольник выбирают, когда нужно получить ту же мощность при меньшем токе в каждом ТЭНе или когда в блоке нечётное число групп.

Конструкция блок-ТЭН 90 кВт: фланец, трубки, материалы

Блок-ТЭН на 90 кВт обычно состоит из 6–9 ТЭНов, вваренных в стальной или нержавеющий фланец. Резьба фланца — крупная, под шестигранник: G1.5", G2", G3", M48×2, M56×2, M64×3. Через штуцер G1/2" три петли физически не пройдут — поэтому для блок-ТЭН используется только крупная фланцевая группа.

Диаметр трубчатого корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Для 90 кВт стандартный вариант — трубки Ø 12–16 мм из нержавейки AISI 304 (08Х18Н10) длиной 1500–3000 мм. Внутри — нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз).

Выбор материала оболочки зависит от среды:

• Сталь 10 — для воздуха, масла, неагрессивных сред с температурой до 200 °C.
• AISI 304 (08Х18Н10) — вода, пар, пищевые среды, универсальный вариант.
• Цельнотянутая труба 12Х18Н10Т — пищевые и слабоагрессивные среды, где важна бесшовность.
• AISI 316 (10Х17Н13М2) — хлориды, морская вода, гальванические ванны.
• Чистый титан — для сильных кислот и окислителей.
• Inconel 600 (ХН78Т) — высокотемпературный нагрев воздуха до 600–800 °C.

Для 90 кВт в воде до 100 °C достаточно AISI 304 (08Х18Н10). В масляной ванне с рабочей температурой 150–180 °C — также AISI 304 (08Х18Н10). Для щелочных или солевых растворов понадобится AISI 316 (10Х17Н13М2) или титан.

Схема подключения блок-ТЭН 90 кВт к сети

Блок-ТЭН 90 кВт подключается через контактор или пускатель, обязательно с защитой по току и температуре. Коммутация — на внешней панели, внутри блока все соединения уже выполнены на клеммной колодке фланца.

Типовая схема для блока из шести ТЭНов при соединении звездой:

1. Каждая пара ТЭНов соединяется последовательно, образуя ветвь, рассчитанную на 220 В.
2. Три ветви одним концом собираются в общую нейтральную точку (нулевую звезду).
3. Свободные концы ветвей подключаются к фазам L1, L2, L3 через автомат и контактор.
4. Корпус блока заземляется отдельным проводом сечением не менее 10 мм².
5. Между фазами и нейтралью устанавливается трёхполюсный автомат с номиналом 160 А (для 137 А рабочего тока).

Перед первым включением обязательна проверка сопротивления изоляции мегаомметром на 500 В — значение должно быть не ниже 20 МОм. Сопротивление каждой ветви в холодном состоянии нужно снять до монтажа; после прогрева оно вырастет на 10–15% — это нормально. Перед измерением сопротивления обесточить блок, слить воду или масло, снять перемычки с клемм.

Эксплуатация в промышленных установках

Блок-ТЭН 90 кВт встречается в типовых применениях:

• Блочно-модульные котельные — подогрев сетевой воды в ёмкостях ГВС.
• Пищевые пастеризаторы — нагрев молока или соков в теплообменных ваннах.
• Экструдеры и термопластавтоматы — подогрев масла в гидросистеме.
• Муфельные печи и печи полимеризации — нагрев воздуха или азота до 300–500 °C.
• Гальванические линии — нагрев кислотных и щелочных ванн.

В каждой из этих сред греющая часть погружается в жидкость или газ полностью. Уровень среды при работающем блоке должен перекрывать активную длину ТЭНов минимум на 50 мм. Выход трубки из воды — гарантия перегрева, прогара и замены блока.

Удельная мощность (Вт/см²) для блока 90 кВт подбирается по среде:

• вода, пар до 100 °C — 8–12 Вт/см²;
• масло, нефтепродукты — 2–4 Вт/см²;
• воздух с обдувом — 3–6 Вт/см²;
• щелочные растворы — 5–8 Вт/см².

При 90 кВт и суммарной активной поверхности трубок 0,3 м² удельная мощность составит 30 Вт/см² — это уже перегрев даже в воде. Поэтому блок 90 кВт всегда имеет длинную греющую часть: чем длиннее трубки, тем ниже удельная нагрузка и дольше ресурс. Если высота ёмкости ограничена 800 мм, экономичнее заказать два блока по 45 кВт, чем один короткий 90 кВт с удельной мощностью 20+ Вт/см².

Цена блок-ТЭН 90 кВт: от чего она зависит

Цена серийного блок-ТЭН 90 кВт из каталога и цена блока, изготовленного под чертёж, различаются существенно. Серийные варианты в рознице рассчитаны на типовые ёмкости: длина 900–1200 мм, фланец G2", AISI 304 (08Х18Н10). Стоимость такого блока — от 90 000 до 140 000 ₽.

Но серийный ТЭН — это компромисс. Под конкретный бак часто нужно:

• точная мощность не 90, а 83 кВт — под фактический объём и требуемую скорость нагрева;
• длина не 1200, а 2350 мм — под высокую ёмкость;
• фланец не G2", а M64×3 — под существующий ответный патрубок;
• материал не AISI 304 (08Х18Н10), а AISI 316 (10Х17Н13М2) — для хлоридной среды;
• термопара типа K или J внутри блока — для точного контроля температуры.

Изготовление по чертежу от 1 шт., по эскизу или по фотографии старого ТЭНа занимает 5–10 дней. Стоимость такого блока чаще всего сопоставима с серийным, но среда, габариты и присоединение соответствуют задаче, а не каталогу.

Было/стало: пример из практики

Заказчик из Челябинска обратился с запросом «нужен ТЭН 90 кВт, фланец 2 дюйма, в масляную ванну». По фотографии старого блока выяснилось: фактическая длина трубки 1850 мм, фланец G2", среда — масло И-40А при 120 °C, напряжение 380 В, схема звезда.

Расчет показал, что при 90 кВт удельная мощность на трубках Ø 16 мм составит 4,1 Вт/см² — это допустимо для масла, но на границе. Снизили мощность до 78 кВт: удельная нагрузка упала до 3,5 Вт/см², а время нагрева бака увеличилось с 52 до 63 минут — для техпроцесса это некритично. Ресурс блока вырос в 1,8 раза, цена снизилась на 9%.

Вывод: 90 кВт — не самоцель. Цифру подбирают под объём, вязкость и допустимую удельную мощность, а не под красивый ярлык.

FAQ

Q: Какой ток потребляет блок-ТЭН 90 кВт от сети 380 В?
A: Линейный ток при звезде или треугольнике ≈ 137 А. Для подключения требуется автомат на 160 А и кабель сечением не менее 70 мм² по меди.

Q: Можно ли подключить блок-ТЭН 90 кВт в однофазную сеть 220 В?
A: Технически можно, если пересчитать сопротивление, но ток составит около 410 А — это нереально для стандартной проводки. Трёхфазная сеть обязательна.

Q: Сколько стоит блок-ТЭН 90 кВт под чертёж?
A: Ориентировочно от 90 000 ₽ за стандартный блок с фланцем G2" из AISI 304 (08Х18Н10). Цена растёт при использовании AISI 316 (10Х17Н13М2), титана или Inconel 600 (ХН78Т).

Q: Какой допуск по мощности у ТЭН по ГОСТ 13268-88?
A: Допуск +5/−10% от номинала. То есть блок «90 кВт» может фактически выдавать от 81 до 94,5 кВт. Это нормальный производственный разброс.

Q: Почему серийный блок-ТЭН 90 кВт не подходит для моей ёмкости?
A: Серийный блок имеет фиксированную длину, фланец и удельную мощность. Если длина греющей части мала для вашего бака — перегрев и выход из строя. Под чертёж подбирается длина, диаметр трубок, число петель и схема.

Заказывайте блок-ТЭН 90 кВт по вашим размерам и техзаданию — произведём от 1 штуки за 5–10 дней.
