6 контакторов на одном шкафу. Каждый управляет своей группой из нескольких ТЭН суммарной мощностью 50 кВт. Включай по одному — получаешь 50 кВт. Включи три — 150 кВт. Включи все шесть — 300 кВт. Никакого частотного преобразователя, никакого ШИМ. Простая, понятная ступенчатая логика.

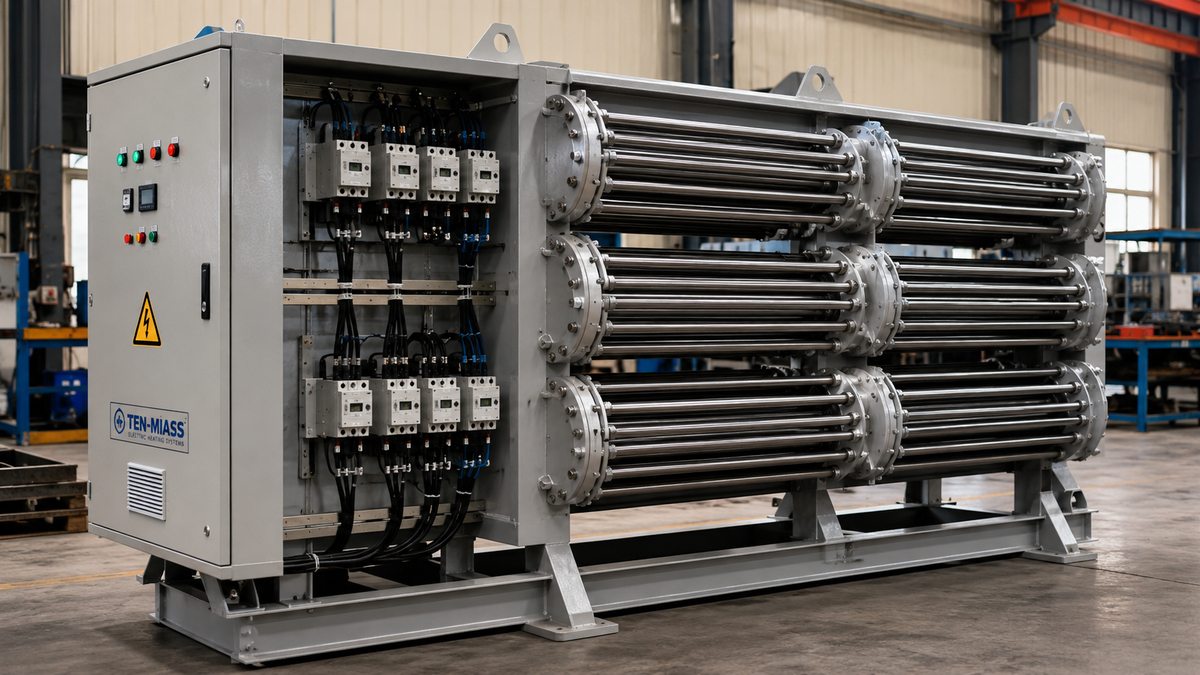

Именно так устроен нагревательный блок 300 кВт с группами по 50 кВт. Его делают для промышленных сушилок, нагревательных камер, систем подготовки воздуха, ванн для термообработки — туда, где нужна высокая мощность с возможностью ступенчатого регулирования без сложной силовой электроники.
Что внутри: электрическая схема группировки
300 кВт делится на 6 равных групп по 50 кВт. Это не произвольное число — оно определяет шаг регулирования. При шаге 50 кВт получается 7 ступеней: 0 / 50 / 100 / 150 / 200 / 250 / 300 кВт.
Каждая группа подключается к трёхфазной сети 380В по схеме звезда или треугольник. При подключении звездой ток одной группы 50 кВт:
I = P / (√3 × U × cosφ) = 50 000 / (1,732 × 380 × 1,0) ≈ 76 А
При включении всех 6 групп одновременно полный ток на вводе:
Iполн = 300 000 / (1,732 × 380) ≈ 456 А
Это важные цифры для выбора кабельной трассы и защитной автоматики.
Кабель и автомат: реальные сечения для 456А
| Сечение кабеля | Допустимый ток (открытая прокладка) | Подходит для 300 кВт? |
|---|---|---|
| 185 мм² | 330-380 А | Нет — недостаточно |
| 240 мм² | 400-420 А | На пределе, нежелательно |
| 300 мм² | 470-490 А | Да — достаточно |
| 2 × 150 мм² (параллельно) | 2 × 275 = 550 А | Да — предпочтительно при длинной трассе |
Вводной автоматический выключатель — 630А. Контактор на каждую группу 50 кВт (76А) выбирается на ток не менее 100А с запасом по нагреву.
Конструктивное исполнение: фланцевое и воздушное
Блок 300 кВт может быть двух базовых типов — в зависимости от рабочей среды.
Фланцевое (погружное) исполнение
ТЭН монтируются на фланце, фланец приваривается или крепится болтами к стенке резервуара. Нагревательные элементы находятся непосредственно в жидкости (воде, масле, растворах). Такие блоки ставят в промывочных ваннах, баках-аккумуляторах тепла, реакторах.
Воздушное исполнение
ТЭН оребрённые — с алюминиевым или стальным оребрением для лучшего теплообмена. Устанавливаются в воздуховоде или нагревательной камере, обдуваются вентилятором. Применяются в промышленных сушилках, калориферных установках, системах приточной вентиляции с нагревом.
Выбор материала трубки ТЭН
| Среда | Материал трубки | Аналог по AISI |
|---|---|---|
| Воздух, сухие среды | Сталь 10 | — |
| Вода, пар, конденсат | 08Х18Н10 | AISI 304 |
| Агрессивные среды (кислоты, щёлочи, нефтепродукты) | 12Х18Н10Т | AISI 321 |
Для воздушных блоков чаще всего достаточно стали 10 — ресурс при правильном удельном съёме тепла (не выше 2-2,5 Вт/см² для воздуха) измеряется годами. Нержавейка идёт туда, где есть контакт с водой или конденсат на поверхности при розжиге.
Управление группами: контакторы или тиристоры
Самый простой вариант — 6 магнитных контакторов с управлением от ПЛК или температурного регулятора. Контактор включает/выключает группу целиком. Это недорого, надёжно и не требует специального обслуживания.
Тиристорные блоки дороже, но дают бесступенчатое регулирование внутри группы — актуально, если нужна температурная точность ±1-2°С вместо ±10-15°С при контакторном управлении. В большинстве промышленных задач (сушка, нагрев воздуха, ванны) контакторной схемы вполне достаточно.
Где применяют блоки 300 кВт
- Нагрев приточного воздуха в вентиляционных установках больших площадей
- Промышленные сушильные камеры — дерево, порошковая покраска, пищевые продукты
- Ванны для термообработки (воронение, цинкование, промывка)
- Нагрев масла в гидростанциях и трансформаторных маслохранилищах
- Технологический нагрев в химической и нефтеперерабатывающей промышленности
