Зачем вообще делить 300 кВт на группы
Если включить 300 кВт одним рубильником, автоматика управления сводится к «вкл/выкл». Температуру держать точно не получится: перегрев — отключили, остыло — включили, и так по кругу. Для печей и сушилок это означает брак.
Шесть групп по 50 кВт дают ступенчатое регулирование без какой-либо аналоговой электроники. Контроллер с шестью дискретными выходами включает нужное количество контакторов:
- 1 группа — 50 кВт (поддержание температуры в тёплое время года)
- 2 группы — 100 кВт
- 3 группы — 150 кВт
- 4 группы — 200 кВт
- 5 групп — 250 кВт
- 6 групп — 300 кВт (выход на режим при холодном пуске)
Такой шаг 50 кВт (17% от максимума) достаточен для большинства промышленных задач: сушка, отопление производственных пролётов, нагрев масла в баках.
Электрический расчёт: токи и автоматы
Сеть 380В трёхфазная. Формула тока: I = P / (√3 × U).
| Параметр | Весь блок 300 кВт | Одна группа 50 кВт |
|---|---|---|
| Мощность | 300 000 Вт | 50 000 Вт |
| Ток (номинал) | ≈ 456 А | ≈ 76 А |
| Автоматический выключатель | 500-630 А (вводной) | 100 А (на группу) |
| Контактор | не требуется | 80-95 А (AC-3) |
| Кабель (ориентир) | ВВГнг 3×240 мм² | ВВГнг 3×35 мм² |
Расчёт тока вводного кабеля ведётся от суммарной мощности. Кабели групп — от 76 А каждый. Значения кабелей ориентировочные: точное сечение зависит от длины трассы и способа прокладки.
Сколько нагревательных элементов в блоке
Количество ТЭНов зависит от единичной мощности каждого элемента. В раме 1×1 м помещаются элементы длиной 700-950 мм.
| Мощность 1 элемента | Элементов на группу (50 кВт) | Всего в блоке (6 групп) |
|---|---|---|
| 3 кВт | ~17 шт. | ~102 шт. |
| 4 кВт | ~13 шт. | ~78 шт. |
| 6 кВт | ~8-9 шт. | ~50-54 шт. |
| 8 кВт | ~6-7 шт. | ~38-42 шт. |
Для воздушного нагрева чаще выбирают оребрённые ТЭНы 3-6 кВт: рёбра увеличивают площадь теплоотдачи, элемент меньше перегревается. Для нагрева жидкостей достаточно гладких трубчатых элементов большей единичной мощности.
Конструкция рамы 1×1 м
Основа блока — сварная рамка 1000×1000 мм из уголка 40×40 или 50×50 мм. Внутри неё крепится трубная решётка (трубная доска) с отверстиями под штуцеры ТЭНов.
Расположение элементов
При 6 группах логично организовать 6 горизонтальных рядов. Каждый ряд занимает свою полосу высотой около 160-165 мм (1000 мм / 6 рядов). В ряду элементы расставлены с шагом 50-80 мм по горизонтали.
Альтернативный вариант: матричное расположение, когда группа формируется не по рядам, а по столбцам. Это равномернее распределяет тепло, но усложняет разводку проводов.
Крепление элементов
Для воздушных блоков применяют резьбовой штуцер М16 или М20 непосредственно в трубной решётке. Гайка + шайба удерживают ТЭН, герметик не нужен. Для жидкостных блоков (нагрев воды, масла) штуцерную плиту делают из материала, стойкого к рабочей жидкости, с уплотнительными кольцами под каждый элемент.
Материалы: воздух, вода или пар?
Выбор материала оболочки ТЭНа определяет срок службы блока:
- Воздух до 350°C — сталь 10 или Х10Т, рёбра стальные или медные. Медные рёбра эффективнее при температурах до 200°C, стальные держат выше.
- Вода, антифриз, масло — сталь 10 при температуре среды до 120-130°C, AISI 304 при более высоких температурах или агрессивной воде.
- Пар, кислые среды, пищевое производство — нержавеющая сталь 12Х18Н10Т (отечественный аналог AISI 321). Рама и трубная решётка тоже из нержавейки.
Типовые применения

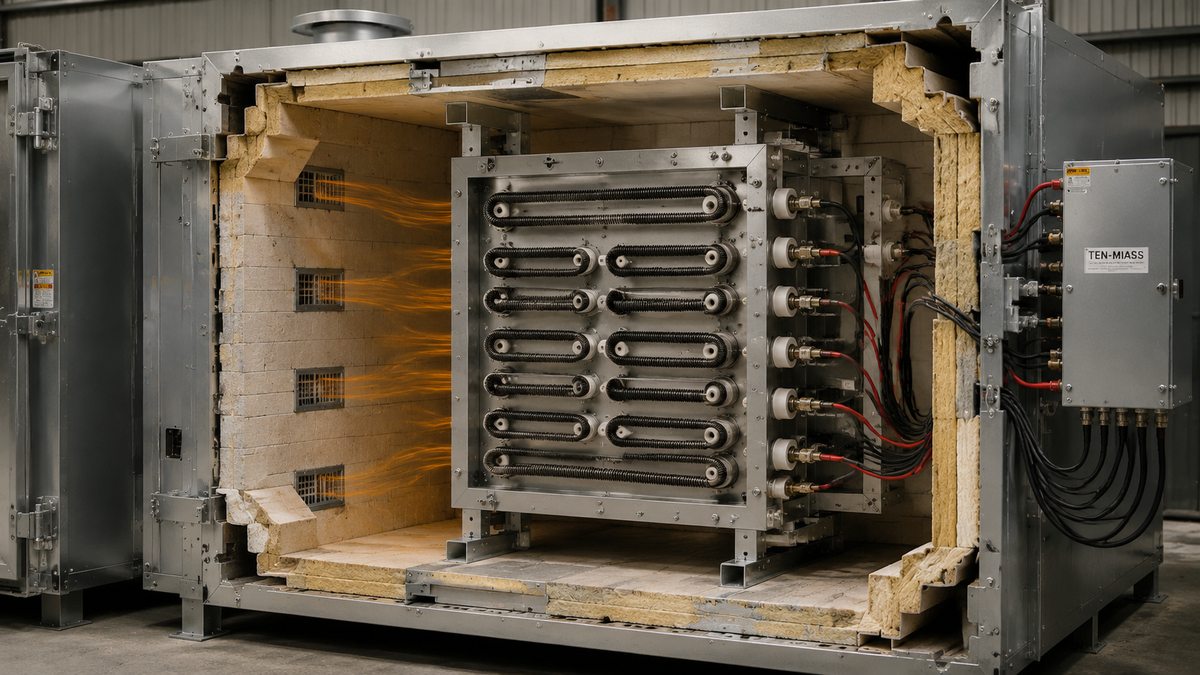

Промышленные сушильные камеры
Чаще всего блок 1×1 м ставят в воздуховод перед камерой. Вентилятор гонит воздух через блок, нагревает его до 80-200°C и подаёт в рабочую зону. При расходе 5000 м³/ч и подъёме температуры на 130°C требуется около 218 кВт. Блок 300 кВт берут с запасом под зимние условия и пиковые нагрузки.
Нагрев воды и масла в цехах
Блок погружают в бак или устанавливают во фланцевый патрубок. Шесть групп позволяют поддерживать температуру жидкости термостатом с гистерезисом, не допуская перегрева и лишнего расхода электроэнергии.
Системы отопления предприятий
Электрокотёл на 300 кВт в трёхфазной сети. Блок ТЭН как нагревательный элемент котла, шесть групп управляются по ПИД-алгоритму от комнатного датчика температуры. При ступени 50 кВт точность регулирования +/-2°C без плавных регуляторов.
Пример расчёта для конкретной задачи
Сушильная камера объёмом 50 м³, рабочая температура воздуха 150°C. Производительность вентиляции 5000 м³/ч, температура входящего воздуха 20°C.
Необходимая мощность нагрева:
P = G × ρ × Cp × ΔT / 3600 = 5000 × 1,2 × 1005 × 130 / 3600 ≈ 218 кВт
Берут блок 300 кВт с запасом 37% под зимние потери тепла через ворота, неутеплённые стены и пиковый прогрев загружаемых изделий. Запуск: первые 15 минут работают все 6 групп (прогрев стен камеры), затем контроллер отключает 1-2 группы и поддерживает 150°C включением-отключением одной группы.
Схема управления группами
Минимальная схема: шесть трёхполюсных контакторов, шесть автоматов, один ПЛК с шестью дискретными выходами 24В DC или реле. Время задержки между пусками групп задаётся таймером в программе ПЛК — обычно 10-30 секунд.
Если нужна плавная регулировка внутри группы (например, от 0 до 50 кВт), одну из групп подключают через симисторный регулятор. Остальные пять работают через контакторы. Это компромисс между стоимостью и точностью.
Как устроен монтаж в воздуховоде
Рама 1×1 м вваривается или вставляется на фланцах в прямоугольный воздуховод 1000×1000 мм. По периметру рамы идёт уплотнение из паронита или термостойкой резины. Клеммные колодки или шинопроводы выведены за пределы воздуховода в отдельный клеммный ящик. Провода в зоне горячего воздуха выбирают класса «H» (180°C) или «C» (220°C).
Изготовим блок нужной мощности и габаритов с любым количеством групп. Минималка — 1 штука.
ОСТАВИТЬ ЗАЯВКУ →
Часто задаваемые вопросы
Зачем делить блок ТЭН на группы по 50 кВт?
Разбивка на 6 групп даёт ступенчатое регулирование мощности (50, 100, 150, 200, 250, 300 кВт) без дорогих симисторных регуляторов или ПЧ. Каждая группа занимает свою зону в раме, обеспечивая равномерный прогрев. При отказе одной группы оставшиеся 250 кВт продолжают работу. Запуск с задержкой между группами снижает пусковой ток с ~1000 А до ~190 А импульса за раз.
Сколько элементов в блоке 300 кВт с 6 группами?
При элементах 6 кВт — 50-54 ТЭНа в блоке (8-9 на группу). При элементах 3 кВт — около 102 ТЭНов (17 на группу). Для воздушного нагрева чаще выбирают оребрённые ТЭНы 3-6 кВт длиной 700-950 мм.
Какой автомат нужен на каждую группу 50 кВт при 380В?
Номинальный ток группы: I = 50 000 / (1,732 × 380) ≈ 76 А. Автоматический выключатель — 100 А (характеристика C или D), контактор — 80-95 А категории AC-3. Вводной автомат на весь блок — 500-630 А.
Из какого материала делают раму блока ТЭН?
Для воздуха и сухих сред — уголок из конструкционной стали, иногда с порошковым покрытием. Для влажной среды, пара, агрессивных жидкостей и пищевых производств — рама и трубная решётка из нержавеющей стали AISI 304 или 12Х18Н10Т.
Можно ли заказать блок ТЭН нестандартных габаритов?
Да. ТЭН-Миасс изготавливает нагревательные блоки по чертежам или эскизам. Минимальный заказ — 1 штука. Укажите мощность, напряжение, число групп, габарит рамы, среду нагрева и материал. Срок изготовления от 3 рабочих дней.
Какой пусковой ток при включении блока 300 кВт?
При одновременном включении всех 300 кВт суммарный пусковой ток достигает 700-1100 А в первые доли секунды из-за холодного сопротивления спирали. Именно поэтому группы запускают поочерёдно с задержкой 5-30 с: каждый пуск — только 76 А номинала одной группы и кратковременный импульс до 120-190 А.
