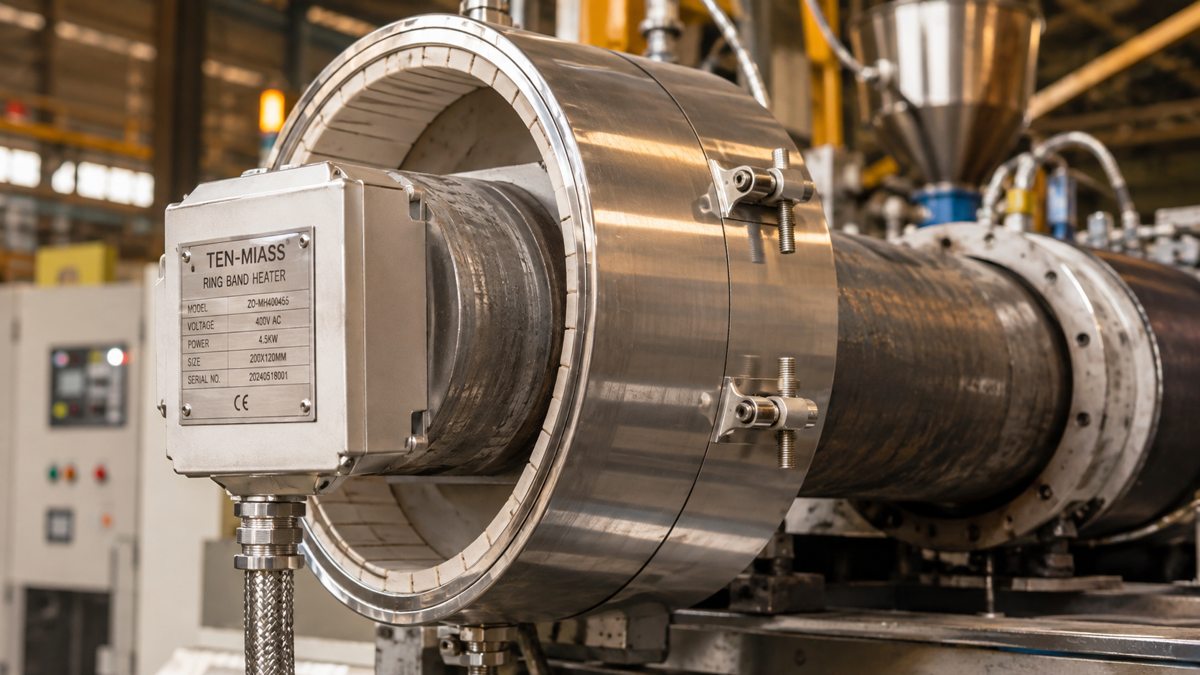

Аналог кольцевого нагревателя MAILLEFER 1200 W 400 V
Maillefer Extrusion Oy — финская компания (бывшее швейцарское подразделение), которая производит линии для экструзии кабелей, труб и оптоволокна. Оборудование надёжное, но расходники — кольцевые нагреватели на зоны экструдера и головки — стоят дорого и едут из-за рубежа неделями. Нагреватель 1200 W, 400 V — один из самых востребованных типоразмеров в этих линиях.
Мы изготавливаем точные аналоги по образцу или чертежу. Ниже — что нужно знать о конструкции, материалах и том, как правильно сделать заказ.
Где стоит этот нагреватель и почему выходит из строя
Кольцевые (ленточные) нагреватели MAILLEFER устанавливаются на цилиндрические поверхности: зоны нагрева шнека, переходные фланцы, головки экструдера. В линии по производству кабеля их может быть от 4 до 12 штук одновременно.
Основные причины выхода из строя: пробой изоляции при перегреве, механическое повреждение при демонтаже, коррозия выводов из-за конденсата. Нагреватель 1200 W при 400 V потребляет ток 3 А — при обрыве спирали линия встаёт полностью, потому что зона теряет контроль температуры.
Замена оригинала от Maillefer: срок поставки 3-6 недель (склад в Финляндии), цена — в 2-3 раза выше аналога. Простой линии за это время обходится дороже самого нагревателя.
Конструкция аналога: что внутри
Кольцевой нагреватель состоит из нихромовой спирали, намотанной на миканитовую ленту, зажатой между двумя стальными обечайками. Стягивается винтами M6 или цанговым механизмом — зависит от конкретной модели линии.
| Параметр | Значение |
|---|---|
| Мощность | 1200 Вт |
| Напряжение | 400 В |
| Внутренний диаметр | 50-300 мм (по заказу) |
| Ширина кольца | 40-80 мм (по заказу) |
| Материал корпуса | AISI 304 / 12Х18Н10Т |
| Изоляция | Миканит (слюда), до 600°C |
| Выводы | Клеммная колодка или провод в стеклоткани |
| Крепление | Стяжные винты M6 или цанга |
| Допуск по диаметру | ±0,5 мм |
Для большинства экструдеров на полиэтилен, полипропилен, ПВХ рабочая температура 180-280°C — это далеко от предела миканита. Нагреватели с оцинкованным корпусом подходят для температур до 300°C и стоят дешевле; нержавейка AISI 304 выбирается, если корпус экструдера агрессивный или нагрев идёт до 400°C и выше.
Как передать данные для заказа
Чтобы аналог встал без доработок, нужны точные размеры. Вот что присылают чаще всего:
- Фото нагревателя с двух сторон (видно маркировку, тип выводов, крепёж)
- Внутренний диаметр кольца (штангенциркуль по посадочной поверхности)
- Ширина (высота) кольца
- Расстояние между выводами, тип клеммника или длина провода
- Маркировка с шильдика: мощность, напряжение, если есть номер детали MAILLEFER
Если нагреватель сгорел полностью и шильдика нет, делаем по посадочному месту на экструдере: замеры снимают штангенциркулем прямо с фланца. Мощность подбирается по расчёту тепловой нагрузки зоны — или берётся из документации на линию.
Если у вас есть чертёж MAILLEFER или техническая документация на линию, пришлите — это ускоряет изготовление до 2-3 дней вместо стандартных 7-14.
Приёмка и гарантия
Каждое изделие проходит контроль перед отгрузкой: замер сопротивления нагревательного элемента, проверка изоляции мегаомметром на 1000 В, визуальный осмотр сварных швов. Термоциклирование — нагрев до 300°C и охлаждение, 5 циклов — на выборке из партии.
Гарантийный срок — 12 месяцев с момента установки. При выходе из строя в гарантийный период: возврат, замер, заключение по причине. Если причина — производственный дефект, изготавливаем замену бесплатно.
Минимальная партия — 1 штука. Оптовые цены от 5 штук. Доставка по РФ транспортными компаниями, самовывоз из Миасса (Челябинская область).
