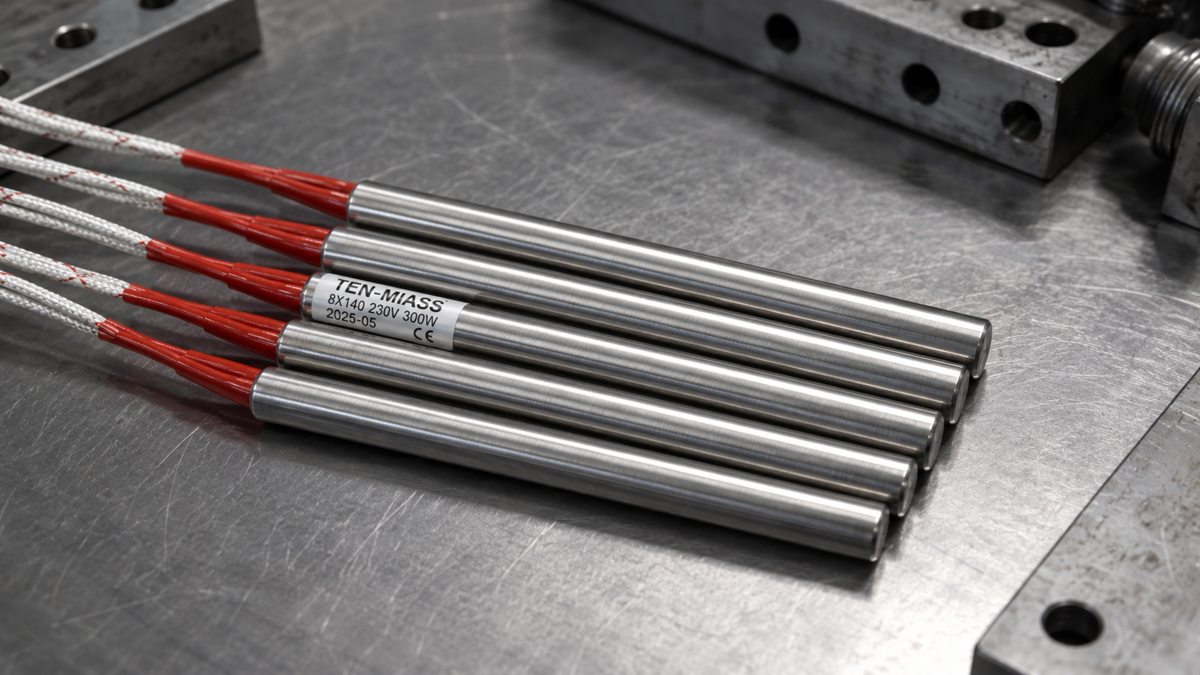

Почему именно 8мм и именно 140мм
Диаметр 8мм - один из самых популярных для патронных ТЭН, которые устанавливают в тело металлических деталей. Причина простая: канал 8мм можно просверлить стандартным сверлом, не нужна расточка на токарном станке. При этом ТЭН с диаметром 8мм даёт достаточную мощность для нагрева стальных губок массой 1-5 кг до рабочей температуры 150-250°C.
Длина 140мм выбирается под глубину канала в губке. Если губка имеет рабочую длину 100-120мм, то ТЭН 140мм входит почти на всю глубину, а 20-40мм остаётся снаружи для вывода проводов. Это конструктивно удобно: не нужно прятать провода внутри детали.
Активная (нагревательная) зона патронного ТЭН длиной 140мм составляет примерно 84-112мм - это 60-80% от полной длины. Оставшееся - холодные концы, где идут выводные провода. Именно активная зона и создаёт тепло.
Для каких задач нужен нагрев губок
Губки нагревают в нескольких производственных ситуациях:
- Термокомпрессионная сварка пластиков - губки пресса нагреваются до 180-220°C и плавят или сваривают полимерные детали под давлением
- Горячая штамповка - разогретый металл или пластик лучше течёт в матрице
- Нагрев резиновых профилей перед формовкой - резина при комнатной температуре жёсткая, при 80-120°C становится пластичной
- Пайка в приспособлениях - губки прижимают детали и одновременно прогревают зону пайки
- Вулканизация небольших изделий - прижимные губки как нагреватель и пресс одновременно
В каждом случае число ТЭН определяется числом нагревательных каналов в приспособлении. Комплект 5 штук чаще всего означает либо 5 одинаковых точек нагрева, либо асимметричное распределение (3 ТЭН в одну губку, 2 - в другую). Иногда это запас: 4 рабочих плюс 1 в резерв.
Изготовим комплект патронных ТЭН под ваши губки
Партия от 1 штуки. Срок 7-14 рабочих дней. Высылаем по России и в Казахстан.
Рассчитать стоимостьПараметры патронных ТЭН для нагрева металла
Чтобы не угадывать, ниже - типичные технические параметры патронных ТЭН для нагрева стальных и алюминиевых деталей. Это ориентир, конкретные значения считаются по чертежу.
| Диаметр, мм | Длина, мм | Уд. нагрузка, Вт/см² | Мощность, кВт | Материал оболочки | Посадка |
|---|---|---|---|---|---|
| 8 | 100 | 5-7 | 0.12-0.20 | Сталь 10 / AISI 304 | Отверстие H7/H8 |
| 8 | 140 | 6-8 | 0.18-0.28 | Сталь 10 / AISI 304 | Отверстие H7/H8 |
| 8 | 200 | 5-7 | 0.22-0.35 | Сталь 10 / AISI 304 | Отверстие H7/H8 |
| 10 | 140 | 5-7 | 0.22-0.35 | Сталь 10 / AISI 304 | Отверстие H7/H8 |
| 12 | 140 | 4-6 | 0.25-0.45 | Сталь 10 / AISI 304 | Отверстие H7/H8 |
Значения мощности в таблице - расчётные ориентиры. Фактическая мощность определяется по тепловому расчёту или по данным заказчика. Для губок из алюминия удельную нагрузку берут ниже (3-5 Вт/см²), чтобы не перегреть материал.
Как выбрать материал оболочки
Для нагрева губок в большинстве случаев достаточно стали 10 (углеродистая, по ГОСТ 1050). Она хорошо проводит тепло, дешевле нержавейки, без проблем работает при 300-350°C. Выбирать нержавеющую сталь AISI 304 стоит, если:
- губки работают в контакте с влажным паром или парами кислот
- приспособление периодически моют химическими составами
- требование по документации - нержавеющая сталь
Медная оболочка для губок почти не применяется - она мягкая и быстро деформируется под нагрузкой. Медь хороша для нагрева пресс-форм, где давления нет.
Схема вывода проводов: с одного или двух торцов
Это, пожалуй, самый частый вопрос при заказе патронных ТЭН для губок. Стандарт для встроенных нагревателей - вывод с одного торца: оба провода (или оба конца спирали) выходят с одной стороны. Это позволяет задвинуть ТЭН в глухое отверстие, не думая о доступе со второго торца.
Вывод с двух торцов применяется реже - когда ТЭН проходит через деталь насквозь. Для губок это нетипично, но при специфической конструкции мы изготовим и в таком варианте.
Длину выводных проводов указывайте в заявке. Для губок обычно берут 200-300мм - этого хватает до ближайшей клеммной колодки или разъёма, не нужно наращивать проводку.
Что нужно для заказа комплекта 5 штук
Минимальный набор данных, который нужен для изготовления:
- Диаметр ТЭН (в вашем случае - 8мм)
- Полная длина (140мм)
- Мощность одного ТЭН или суммарная на комплект
- Напряжение питания (220В или 380В)
- Материал оболочки
- Схема вывода проводов (с одного или двух торцов) и длина проводов
- Количество (5 штук)
Если чертежа нет, но есть образец - можно привезти или описать все размеры. Специалист уточнит технические детали по телефону или в переписке.
Срок изготовления комплекта 5 штук патронных ТЭН d8мм - 7-14 рабочих дней. Это производство в Миассе, Челябинская область. Отправка СДЭК или ПЭК, гарантия 12 месяцев.
