Чтобы ТЭН встал в оборудование и отработал ресурс, сначала фиксируют исходные данные, затем подбирают конструкцию и проверяют готовое изделие. Ошибка обычно начинается там, где заказ сводят только к мощности.
Короткий ответ
Производство ТЭНа под заказ начинается с технической задачи: что нагреваем, до какой температуры, как изделие крепится и в каком режиме работает. После согласования мощности, геометрии, материала и выводов изготавливают изделие, проводят электрическую проверку и маркируют его перед отгрузкой.

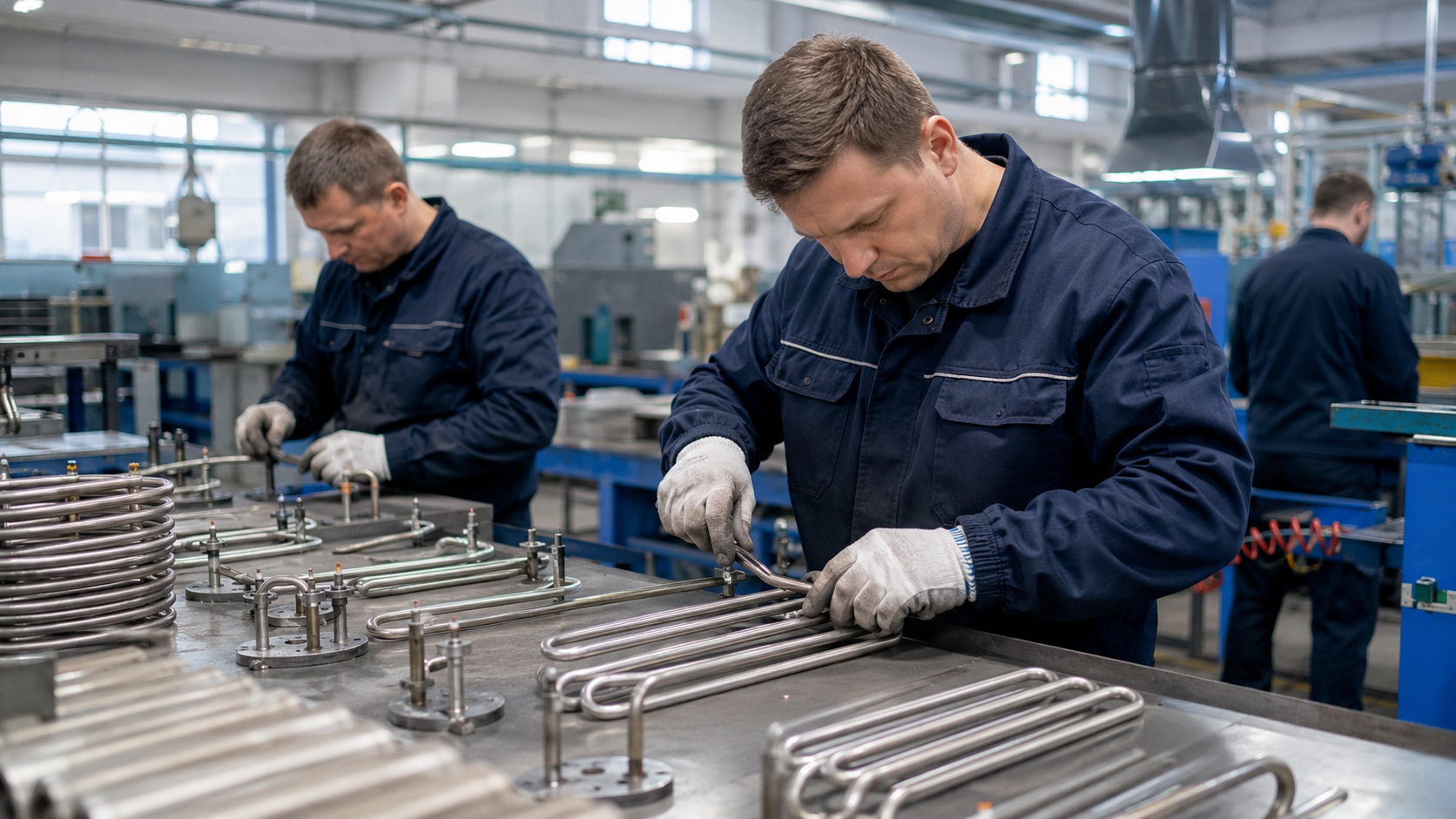

Как выглядит производство ТЭНов
В цехе важна не только формовка трубки. Конструкция должна сохранить расчётную геометрию, обеспечить правильную посадку и не получить повреждений на выводах, фланце или резьбовом узле.
Этап 1. Техническое задание
Нормальный расчёт начинается с оборудования, а не с каталожной позиции. Для воды, масла, воздуха, щелочи, пищевой среды или гальваники нужны разные материалы и допустимая удельная нагрузка.
- среда и рабочая температура;
- мощность, напряжение и схема подключения;
- длина, диаметр, форма и холодные зоны;
- резьба, фланец, штуцер или другое крепление;
- режим: постоянная работа, циклы, наличие терморегулятора;
- фото, чертёж либо образец, если это замена.
Этап 2. Выбор конструкции и материала
Материал оболочки подбирают по среде и температуре. Нержавеющая сталь, медь, латунь и специальные сплавы ведут себя по-разному; «универсального» материала нет. Отдельно согласуют наполнитель, выводы, герметизацию и способ подключения.
Этап 3. Формовка, сборка и контроль
После подготовки трубки и внутренней части ТЭНу придают форму: прямую, U-образную, W-образную, кольцевую, спиральную или по индивидуальному чертежу. Затем устанавливают крепёжные элементы, выводы и защитные детали. Перед отправкой проверяют электрические параметры и целостность изоляции.
Где чаще всего теряют деньги
Первый риск — заказать изделие только «по киловаттам». Второй — не проверить посадочное место и длину холодной зоны. Третий — не учесть среду: в вязкой жидкости, накипи или при работе без теплоотвода ТЭН перегревается быстрее, чем в расчётных условиях.
Что отправить на расчёт
Достаточно одного сообщения с фото или чертежом, размерами, мощностью, напряжением и описанием среды. Если есть старый образец — приложите маркировку и фотографии рядом с линейкой. Это сокращает согласование и помогает изготовить замену без доработки на объекте.
Частые вопросы
Какие данные нужны для изготовления ТЭНа под заказ?
Среда, мощность, напряжение, геометрия, материал, крепление, температура и режим. Фото или образец заметно ускоряют расчёт.
Можно ли повторить старый промышленный ТЭН?
Да, по образцу или фото. При необходимости конструкцию корректируют под фактические условия работы.
Почему недостаточно указать только мощность?
Потому что мощность не определяет посадку, материал, напряжение и допустимую нагрузку на поверхность нагревателя.
