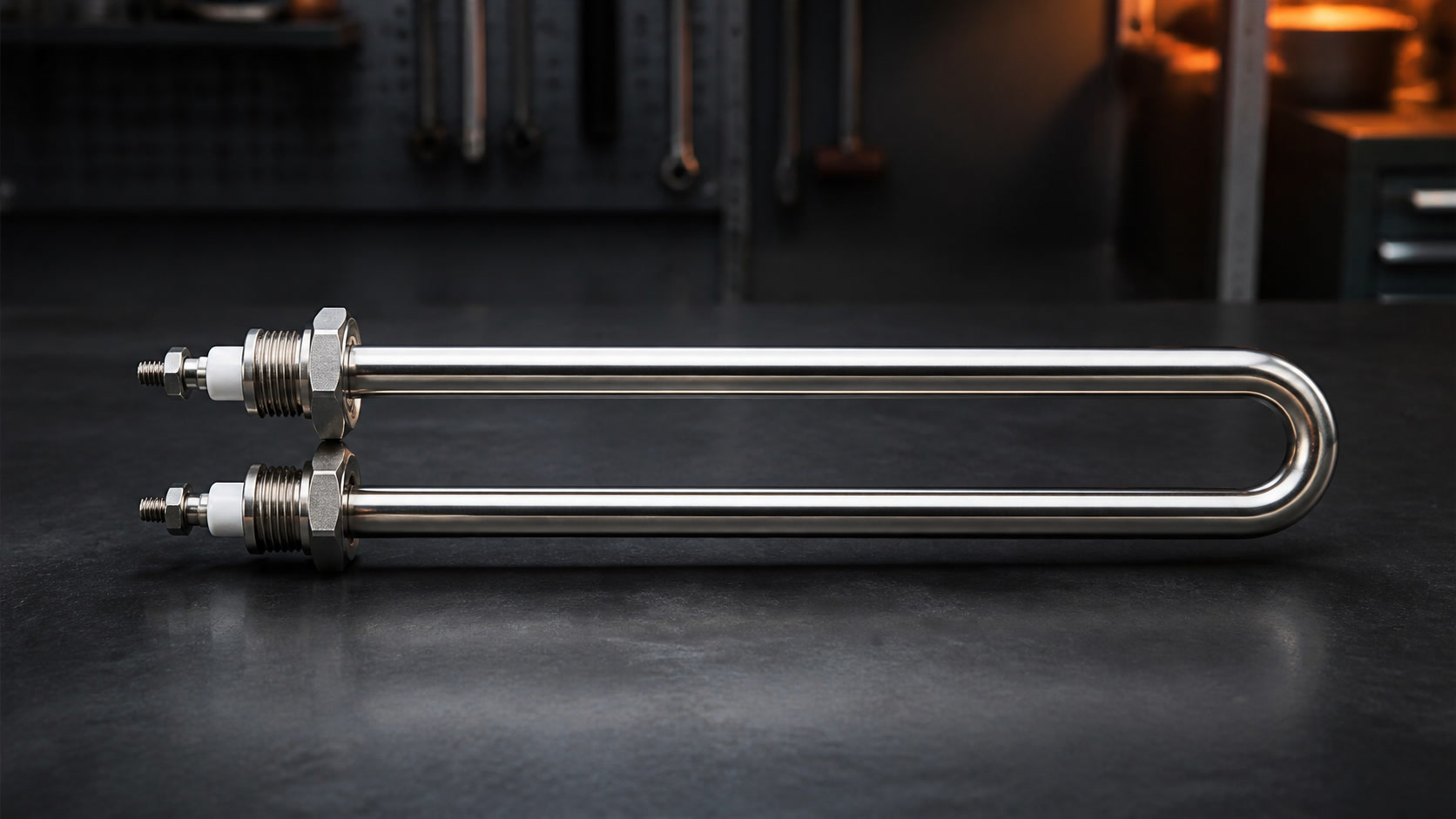

Трубчатый электронагреватель — это готовый узел, в котором электрическая энергия преобразуется в тепло внутри герметичной металлической оболочки. ТЭНы применяют для нагрева воды, масел, воздуха, газов и металлических деталей. Чтобы нагреватель работал безопасно и выдавал расчетную мощность, при изготовлении учитывают не только форму и напряжение, но и рабочую среду, температуру, материал оболочки, удельную поверхностную мощность и способ подключения.

Ниже разобраны требования к изготовлению ТЭНов по ТУ 3443-009-49110786-2002. Документ распространяется на двухконцевые трубчатые электронагреватели общепромышленного исполнения, в том числе на прямые, гнутые и оребренные модели.

Где применяются трубчатые электронагреватели

По техническим условиям обычные ТЭНы предназначены для нагрева жидких и газообразных сред, а также для контактного нагрева. Отдельная разновидность — ТЭНР: трубчатый электронагреватель с оребрением из стальной ленты. Оребрение увеличивает площадь теплоотдачи, поэтому такие модели используют преимущественно для нагрева воздуха и других газообразных сред.

ТЭНы могут входить в состав промышленного оборудования, электрокотлов, сушильных камер, вентиляционных установок, моечных машин, технологических ванн и другого оборудования. Конкретная конструкция всегда подбирается под место установки и режим работы.

Какие данные нужны для изготовления ТЭНа

Для корректного расчета изготовителю необходимо передать:

Если чертежа нет, подойдет эскиз с размерами и фотографиями старого нагревателя. Для нестандартного изделия важно отдельно указать допустимую температуру поверхности и особенности монтажа.

Материалы оболочки и наполнителя

Технические условия требуют изготавливать оболочку ТЭНа из труб, соответствующих нормативной документации на выбранный материал. Для агрессивных сред оболочка должна сохранять стойкость к воздействию рабочей среды. Поэтому марку стали выбирают не «по привычке», а с учетом температуры, состава жидкости или газа и риска коррозии.

Внутренним электроизоляционным наполнителем служит электротехнический порошок периклаза. Он изолирует токоведущую спираль от оболочки и одновременно передает тепло к поверхности трубки. Допускается применение других материалов, если они обеспечивают требования технических условий.

Размеры, гибка и присоединение

Основные размеры и формы гибки задаются конструкторской документацией. По согласованию с заказчиком возможно изготовление ТЭНа нестандартной длины, мощности и конфигурации.

Технические условия предусматривают исполнение с крепежными штуцерами. Допускаются и другие контактные или крепежные устройства, если они согласованы с потребителем и отражены в рабочем чертеже. В местах гибки и маркировки допускается технологическое изменение диаметра оболочки в пределах, установленных документацией.

Для ТЭНов со штуцерами соединение должно выдерживать испытательное давление 1,18×10⁵ Па. Это позволяет проверить герметичность узла до передачи изделия заказчику.

Электрические параметры и надежность

Номинальное напряжение указывают в маркировке и заказе. Для трехфазного применения важно заранее согласовать схему соединения и рабочее напряжение каждого отдельного нагревателя.

По ТУ средняя наработка до отказа составляет:

Установленная безотказная наработка — не менее 3 000 и 1 500 часов соответственно. Реальный ресурс зависит от правильности подбора, отсутствия сухого хода, качества теплоотвода, накипи, коррозии и соблюдения допустимой температуры оболочки.

Контроль качества готового ТЭНа

Каждый нагреватель проходит приемо-сдаточные испытания. Программа включает:

Во время периодических и типовых испытаний дополнительно проверяют размеры, равномерность нагрева оболочки, токи утечки в горячем состоянии, влагостойкость, холодоустойчивость и механическую прочность при транспортировании.

Маркировка и паспорт

Маркировка должна оставаться читаемой в течение срока эксплуатации и хранения. На изделии указывают материал оболочки и нагреваемую среду, номинальное напряжение, мощность, год изготовления, климатическое исполнение и категорию размещения.

В комплект поставки входит сам ТЭН и паспорт на партию. По согласованию можно заказать дополнительное количество паспортов или специальное исполнение упаковки.

Как заказать изготовление ТЭНа

Перед расчетом лучше подготовить эскиз, фото и основные параметры. Инженер проверит допустимую удельную поверхностную мощность, подберет материал оболочки, уточнит холодные зоны, способ герметизации и выводы. После согласования создается рабочий чертеж, по которому изготавливается и испытывается изделие.

Компания «ТЭН-Миасс» изготавливает трубчатые электронагреватели по образцу, эскизу и техническому заданию — от единичных нестандартных изделий до серийных партий.

Частые вопросы

Можно ли изготовить ТЭН без чертежа?

Да. Для предварительной оценки достаточно фотографий, габаритных и установочных размеров, мощности, напряжения и описания рабочей среды. Перед производством параметры фиксируются в согласованном эскизе.

Почему нельзя выбирать мощность только по габаритам?

Одинаковые по размеру ТЭНы могут работать в разных средах. Вода, масло и воздух отводят тепло с разной интенсивностью, поэтому допустимая мощность поверхности будет отличаться.

Что происходит при включении ТЭНа без теплоотвода?

Температура оболочки быстро растет, спираль перегревается, изоляционный наполнитель теряет свойства, и нагреватель может выйти из строя. Для жидкостных ТЭНов особенно важна защита от сухого хода.

Какие документы поставляются с изделием?

По ТУ в комплект входят изделие и паспорт на партию. Дополнительные документы согласуются при оформлении заказа.

Основание материала: ТУ 3443-009-49110786-2002 «Электронагреватели трубчатые и блоки электронагревателей трубчатых». При заказе параметры конкретного изделия фиксируются в согласованном чертеже.
