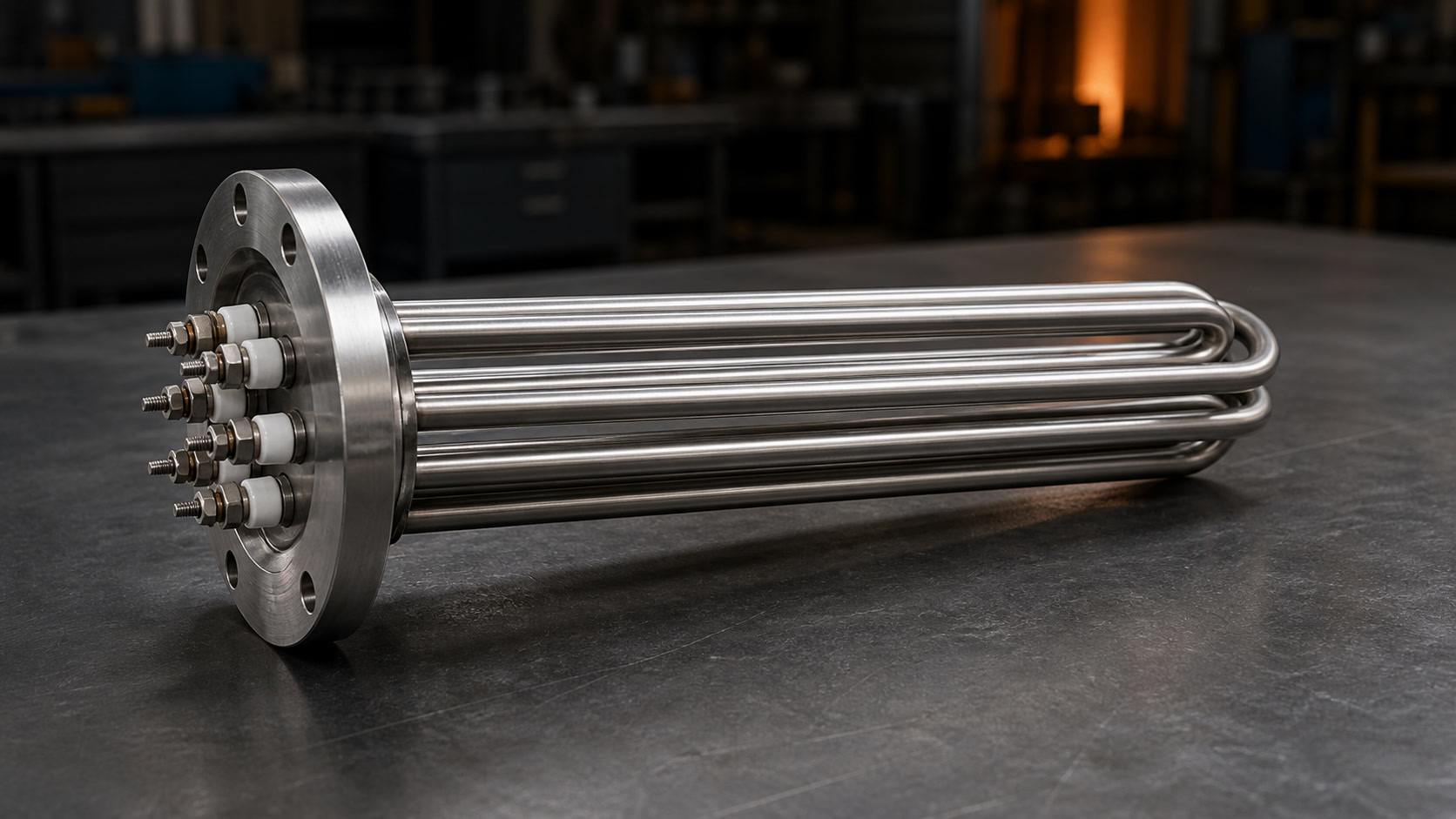

ТЭНБ — это блок, в котором несколько трубчатых электронагревателей закреплены на общем фланце или другом присоединительном элементе. Такое решение позволяет получить большую суммарную мощность, установить нагревательный узел через одно отверстие и упростить его обслуживание. Блоки применяют преимущественно для нагрева жидкостей в резервуарах, котлах, ваннах и технологических емкостях.

Требования к конструкции, изготовлению и контролю ТЭНБ приведены в ТУ 3443-009-49110786-2002. Документ распространяется на блоки трубчатых электронагревателей общепромышленного исполнения для умеренного и тропического климата.

Чем ТЭНБ отличается от одиночного ТЭНа

Одиночный ТЭН является самостоятельным нагревателем. В ТЭНБ несколько таких элементов объединены в один монтажный узел. Обычно блок состоит из:

Главные параметры блока — суммарная мощность, рабочее напряжение, количество нагревателей, материал оболочек, форма и длина активной части, тип фланца и схема подключения.

Где применяются блоки ТЭНБ

Согласно техническим условиям ТЭНБ предназначены для нагрева жидких сред. Их устанавливают в:

Для агрессивных растворов материал оболочек и фланца подбирают по химическому составу и рабочей температуре. Обычная сталь в такой среде может быстро корродировать, поэтому без данных о жидкости рассчитывать блок нельзя.

Исходные данные для расчета ТЭНБ

Заказчику нужно указать:

Если мощность еще не определена, ее рассчитывают по объему, теплоемкости среды, требуемому перепаду температур, времени разогрева и теплопотерям оборудования.

Напряжение и схема соединения

В обозначении ТЭНБ указывают номинальную мощность, рабочую среду, напряжение, климатическое исполнение и категорию размещения. Технические условия отдельно поясняют:

При заказе важно не ограничиваться фразой «блок на 380 В». Нужно указать напряжение на каждом нагревателе и требуемую схему. Ошибка в соединении может привести к недогреву или быстрому выходу элементов из строя.

Конструкция и материалы

Размеры и форма ТЭНБ определяются конструкторской документацией. По согласованию допускаются нестандартные фланцы, длины и конфигурации. Материал оболочек должен соответствовать рабочей среде, а в агрессивных жидкостях — обеспечивать необходимую коррозионную стойкость.

Внутри каждого трубчатого элемента расположена резистивная спираль, изолированная от металлической оболочки электротехническим порошком периклаза. Нагреватели закрепляются во фланце герметично. Место соединения ТЭНов со штуцерами и фланцами должно выдерживать испытательное давление 1,18×10⁵ Па.

Как обеспечить равномерный и безопасный нагрев

Активная часть блока должна полностью находиться в жидкости. Холодные зоны располагают возле фланца, чтобы не перегревать уплотнение, стенку емкости и клеммную часть. Для вязких сред желательно предусмотреть циркуляцию или перемешивание: неподвижный слой жидкости рядом с оболочкой может локально перегреваться.

Управление блоком строят через контактор и терморегулятор. В ответственных установках добавляют защиту от сухого хода, датчик уровня и аварийный ограничитель температуры. Для мощных блоков полезно ступенчатое включение, которое снижает пусковую нагрузку и позволяет точнее поддерживать температуру.

Ресурс ТЭНБ

По техническим условиям средняя наработка до отказа ТЭНБ для нагрева жидких сред составляет не менее 5 000 часов. Установленная безотказная наработка — не менее 1 500 часов.

Ресурс блока сокращают:

Регулярная очистка поверхности и контроль электрических соединений обычно обходятся значительно дешевле аварийной замены блока.

Испытания перед поставкой

Каждый блок проходит приемо-сдаточный контроль. Проверяются:

Периодические и типовые испытания включают проверку размеров, равномерности нагрева, токов утечки в горячем состоянии, влагостойкости, механической прочности и других характеристик по программе ТУ и ГОСТ 13268.

Маркировка, комплектность и упаковка

На ТЭНБ наносят обозначение материала оболочки и рабочей среды, номинальное напряжение, суммарную мощность, год выпуска, климатическое исполнение и категорию размещения. Маркировка должна оставаться читаемой в течение срока хранения и эксплуатации.

В комплект поставки входят блок ТЭНБ и паспорт на партию. По согласованию с заказчиком блок может поставляться без установленных изоляторов и крепежа, если комплектующие упакованы отдельно. Упаковка должна защищать выводы, оболочки и фланец при перевозке.

Как заказать изготовление ТЭНБ

Для расчета лучше направить чертеж емкости или старого блока, фотографию шильдика и заполненное техническое задание. Инженер проверит мощность, допустимую поверхностную нагрузку, материал, холодные зоны, межосевые расстояния, фланец и схему соединения.

Компания «ТЭН-Миасс» изготавливает блоки трубчатых электронагревателей по чертежу, эскизу, образцу и техническому заданию. Возможно производство единичных ТЭНБ и серийных партий для промышленного оборудования.

Частые вопросы

Можно ли заменить старый ТЭНБ блоком другой мощности?

Можно только после проверки электросети, автоматики, размеров емкости и допустимой тепловой нагрузки. Простое увеличение мощности без расчета повышает риск перегрева жидкости и оболочек.

Что лучше: резьбовой или плоский фланец?

Резьбовой фланец компактен и удобен для стандартной муфты. Плоский фланец используют при больших диаметрах, высокой мощности или заданной ответной части емкости. Выбор зависит от конструкции оборудования.

Почему перегорает один ТЭН внутри блока?

Частые причины — частичное оголение элемента, локальная накипь, слабая циркуляция, различие сопротивлений, плохой контакт или неверная схема соединения.

Можно ли установить ТЭНБ горизонтально?

Да, если активные участки постоянно покрыты жидкостью и вокруг них обеспечен теплоотвод. Положение блока следует согласовать на этапе разработки чертежа.

Основание материала: ТУ 3443-009-49110786-2002 «Электронагреватели трубчатые и блоки электронагревателей трубчатых». При заказе параметры конкретного изделия фиксируются в согласованном чертеже.
